Industrieel tegeldeksel uit roestvrij of thermisch verzinkt staal
TopTek Uniface

Dubbele dichting zorgt voor geur- en waterdicht tegeldeksel

De TopTek 2.0 tegeldeksels zijn verkrijgbaar in thermisch verzinkt "GS" of roestvrij staal "SS" en worden hoofdzakelijk gebruikt binnen gebouwen of in de omgeving van gebouwen met een meer publiek, niet-residentieel karakter. Daar waar water- en reukdichtheid een must is en een hoge belastingsklasse vereist is. Hiervoor zorgt een dubbele rubberen EPDM-afdichting.

Ze zijn robuust en hebben een door de Europese Norm EN 1253-1 gecertificeerde belastingsklasse tot N 250.

De afdekking moet worden opgevuld met beton van de vereiste kwaliteit (C35/45) om het opgegeven draagvermogen te bereiken.

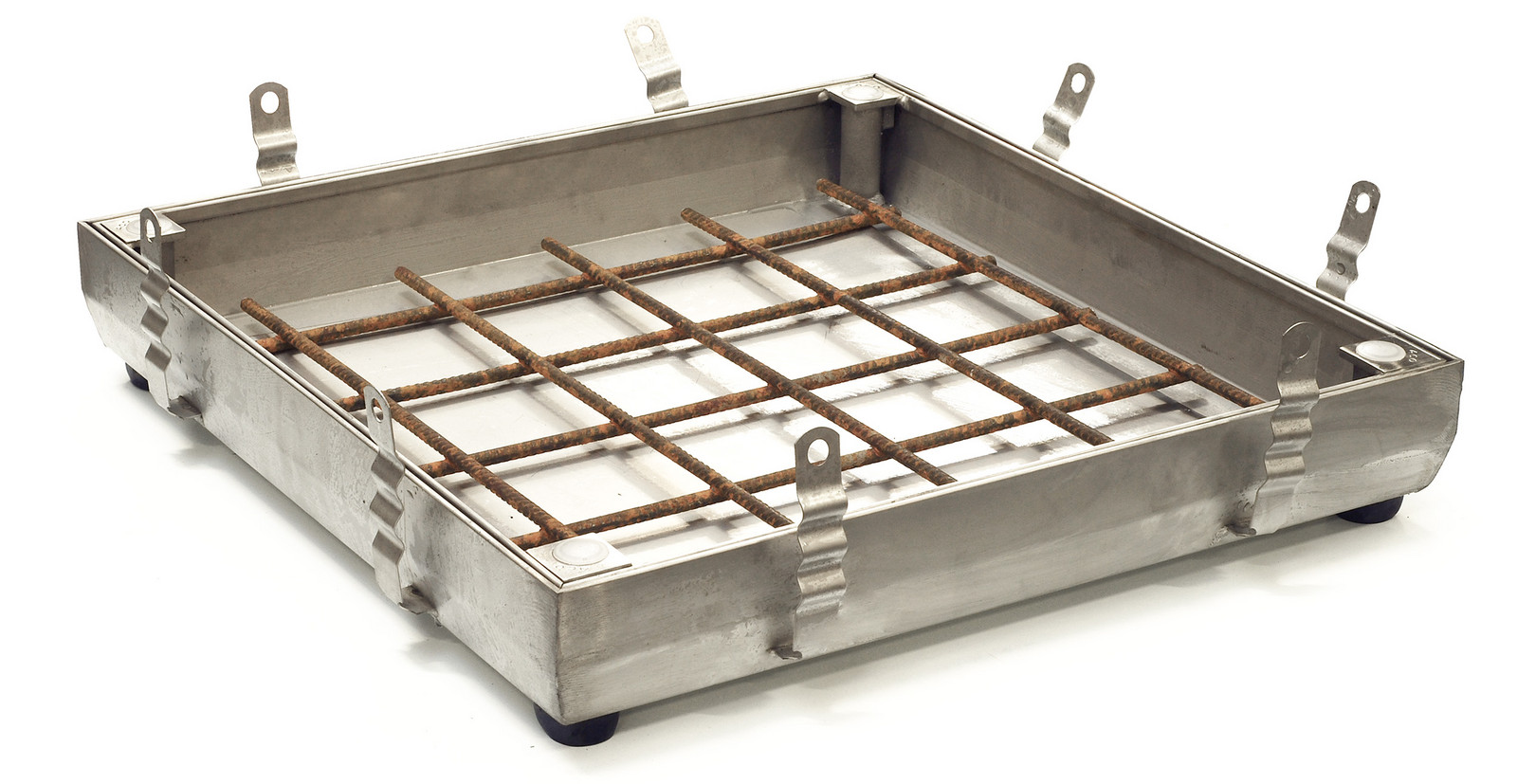

Aco Toptek Uniface Ss Tegeldeksel

Vaste kaderhoogte en inliggende kruisnetbewapening

Teneinde de hoge belastingsklasse te bekomen, is de bodemplaat verdiept en voorzien van een aangepast voorgevormde inliggende kruisnetwapening.

De kaderhoogte is een vast gegeven en bedraagt 82,5 mm.

De dekseldiepte daarentegen bestaat, in functie van de gekozen belastingsklasse en grootte, uit meerdere hoogtes:

  • 70 mm
  • 110 mm
  • 140 mm.

Water- en geurdichte uitvoering

Diverse plooibare verankeringvinnen laten een degelijke verankering in de omliggende bevloering toe. Tevens worden er meerdere afstandplaatjes meegeleverd. Tijdens de plaatsing houden ze kader en deksel op dezelfde afstand. De afstandsplaatjes kunnen na uitharding van het beton worden verwijderd.

Een in het kader ingeklemde dubbele EPDM-dichtingsring garandeert een water- en geurdichte uitvoering.

Het deksel wordt in elk hoek verschroefd met 4 inox inbusbouten en aldus stevig aangedrukt.

Makkelijk uitlichtbaar dankzij hefsleutels

Met de handige 2 in 1 hef- en bedieningsleutels draait men enerzijds de bouten aan of los, anderzijds worden zij aangewend om het deksel uit te lichten en terug te plaatsen. Dankzij de schuine randen en de hefsleutels met verlengde pin bekomt men een 'zelfuitlichtend' deksel.

Doorheen de jaren blijft de schachtafdekking makkelijk te openen, gebruiksvriendelijkheid is gegarandeerd!

Esthetisch tegeldeksel

De vierkante hoekprofielen zorgen voor een perfecte aansluiting met de betegeling en een mooi afgewerkt geheel.

De dopjes uit kunststof gaan vuilophoping, in de zeshoekige inkepingen van de inbusbouten, tegen en bieden een esthetische meerwaarde.

Dankzij de unieke omplooiing van de bovenrand zijn er geen scherpe snijvlakken meer zichtbaar.


De TopTek Uniface tegeldeksels zijn beschikbaar in 2 uitvoeringen:

TopTek Uniface GS uit thermisch verzinkt UltraSTEEL®
Gepatenteerd, sterk en licht

Deze tegeldeksels zijn vervaardigd uit het innovatieve UltraSTEEL®, met een staalkwaliteit 1.0037 en zijn thermisch verzinkt volgens EN ISO 1461. Materiaaldikte voor kader en deksel bedraagt minstens 2 mm.

UltraSTEEL® is geproduceerd volgens een gepatenteerd procédé. Het staal wordt koud gerold waarbij een 3D structuur in de plaat aangebracht wordt. Hierdoor wordt de effectieve dikte met een factor twee verhoogd. Het materiaal wordt sterker terwijl er aanzienlijk minder materiaal nodig is. Een duurzame en tegelijk sterke oplossing!

Deksels gemaakt van UltraSTEEL® zijn niet alleen sterker, maar ook lichter. Het materiaal kan een zwaardere last dragen en is bovendien 31% stijver dan verzinkt staal.

TopTek Uniface SS uit roestvrij staal

De TopTek SS 2.0 (Stainless Steel) tegeldeksels zijn vervaardigd uit roestvrij staal, met een staalkwaliteit 1.4301 (AISI 304) en zijn gebeitst en gepassiveerd door onderdompeling. De materiaaldikte voor kader en deksel bedraagt minstens 2 mm.


Technische informatie & downloads

ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse L 15
415867745 x 745635 x 63582,5
415868810 x 810700 x 700
415869910 x 910800 x 800
4158701110 x 9101000 x 800
4158711110 x 11101000 x 1000
Belastingsklasse M 125
415861560 x 560450 x 45082,5
415862610 x 610500 x 500
415863710 x 710600 x 600
415864910 x 710800 x 600
4158651110 x 7101000 x 600
4158661310 x 7101200 x 600
415877745 x 745635 x 635
415878810 x 810700 x 700
415879910 x 910800 x 800
4158801110 x 9101000 x 800
4158811110 x 11101000 x 1000
Belastingsklasse N 250
415858410 x 410300 x 30082,5
415859510 x 510400 x 400
415860710 x 510600 x 400
415872560 x 560450 x 450
415873610 x 610500 x 500
415874710 x 710600 x 600
415875910 x 710800 x 600
4158761110 x 7101000 x 600
415882745 x 745635 x 635
415883810 x 810700 x 700
415884910 x 910800 x 800
4158851110 x 9101000 x 800
4158861110 x 11101000 x 1000
ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse L 15
415896745 x 745635 x 63582,5
415897810 x 810700 x 700
415898910 x 910800 x 800
4158991110 x 9101000 x 800
4159001110 x 11101000 x 1000
Belastingsklasse M 125
415890560 x 560450 x 45082,5
415891610 x 610500 x 500
415892710 x 710600 x 600
415893910 x 710800 x 600
4158941110 x 7101000 x 600
4158951310 x 7101200 x 600
415906745 x 745635 x 635
415907810 x 810700 x 700
415908910 x 910800 x 800
4159091110 x 9101000 x 800
4159101110 x 11101000 x 1000
Belastingsklasse N 250
415887410 x 410300 x 30082,5
415888510 x 510400 x 400
415889710 x 510600 x 400
415901560 x 560450 x 450
415902610 x 610500 x 500
415903710 x 710600 x 600
415904910 x 710800 x 600
4159051110 x 7101000 x 600
415911745 x 745635 x 635
415912810 x 810700 x 700
415913910 x 910800 x 800
4159141110 x 9101000 x 800
4159151110 x 11101000 x 1000
