Wegen snel afwateren, verkeersoverlast beperken en klimaat

Deze innovatieve benadering binnen de ACO sponsstad is ontworpen om optimale groeiomstandigheden te bieden voor stadsbomen en tegelijkertijd regenwater efficiënt te beheren. Dit systeem creëert een groot volume aan wortelruimte voor bomen zonder de bovengrondse infrastructuur te beschadigen.

De ondergrondse laag van grof steenslag gecombineerd met een speciaal boomsubstraat, vormt een robuuste skeletstructuur die voldoet aan de technische eisen van wegconstructies en tegelijkertijd biedt het een poreus systeem voor gezonde wortelgroei.

Regenwater wordt zo lokaal opgevangen en opgeslagen in de ondergrondse lagen. Dit water is beschikbaar voor bomen tijdens droge periodes, wat hun gezondheid bevordert en hun rol als natuurlijke airconditioning versterkt.

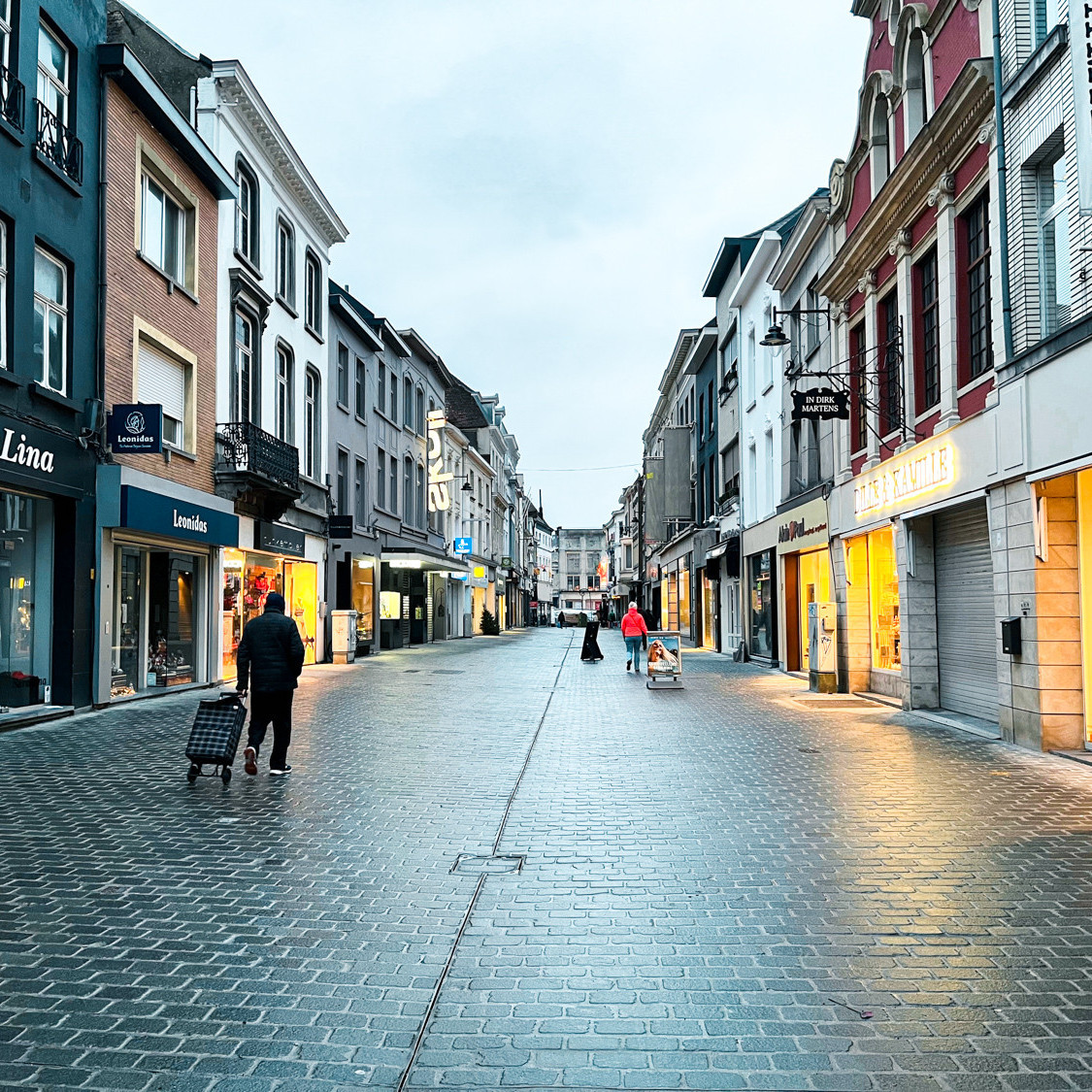

Winkelstraat in Aalst met ACO afvoergoten met fijne sleuf

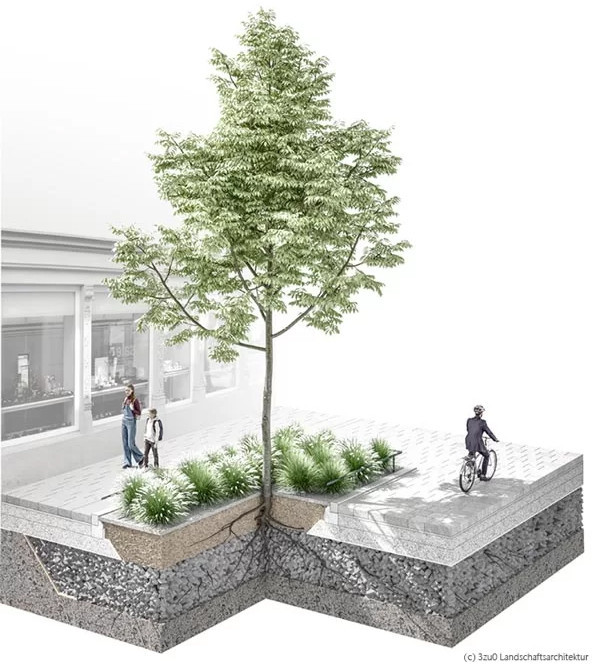

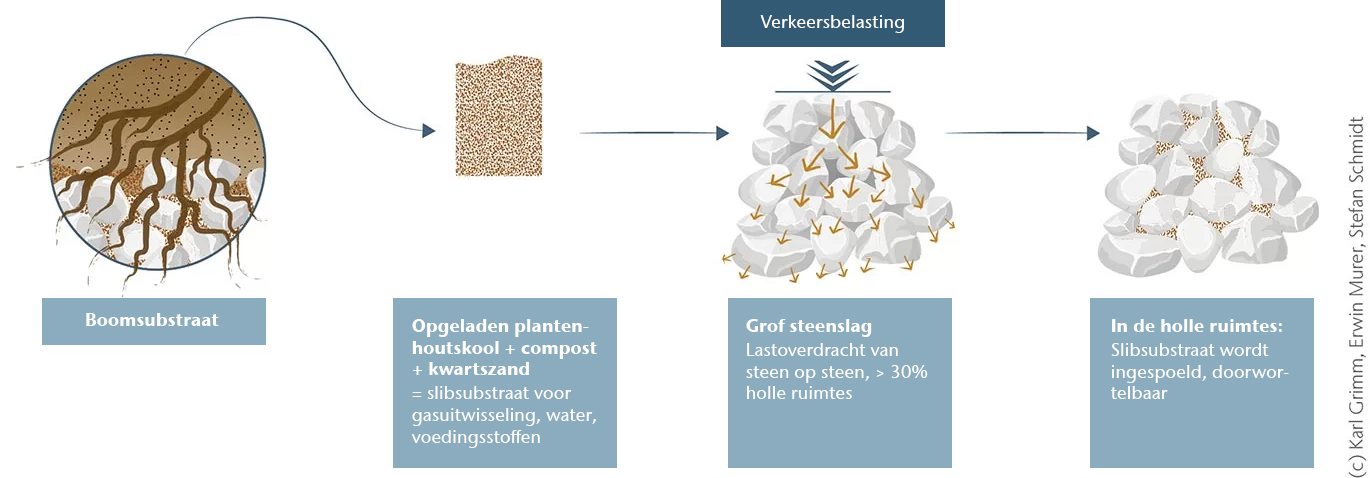

Een grof stenen skelet zorgt voor de nodige lastoverdracht. Holtes tussen de stenen van de onderbouw, gevuld met fijnkorrelig substraat, voorzien de bomen ook in droge periodes van water. Een positief neveneffect is dat er grote hoeveelheden water in het wortelstelsel en de omliggende bodem kunnen worden opgeslagen.

Hoe pakken we dit aan?

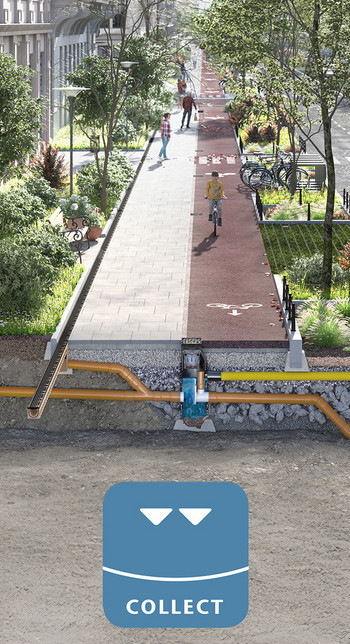

Collect

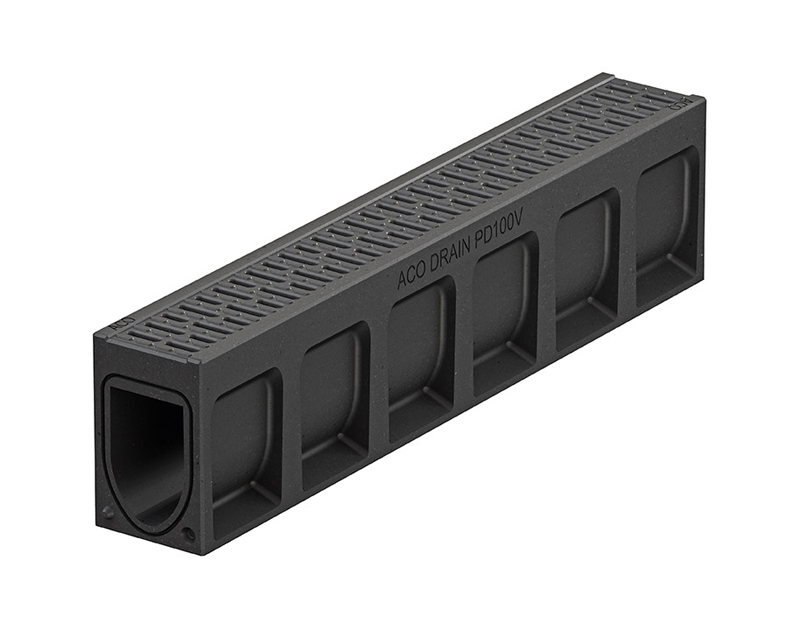

Het regenwater wordt via afvoergoten en afvoerputten opgevangen.

Ontdek de producten

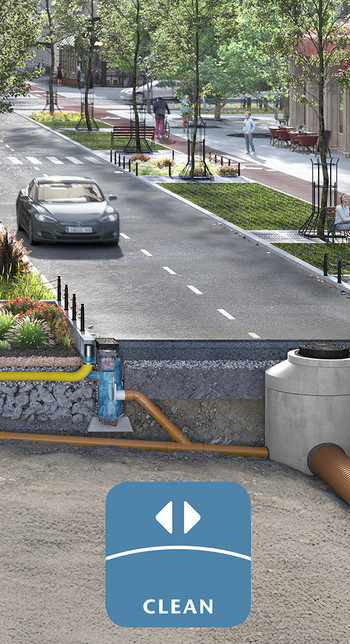

Clean

Afvoerputten met regelbare afsluiter. In de zomer wordt het water naar het groen geleid. In de winter wordt het zouthoudende water afgevoerd naar de riolering. Zo blijven stadsbomen en planten beschermd.

Ontdek de producten

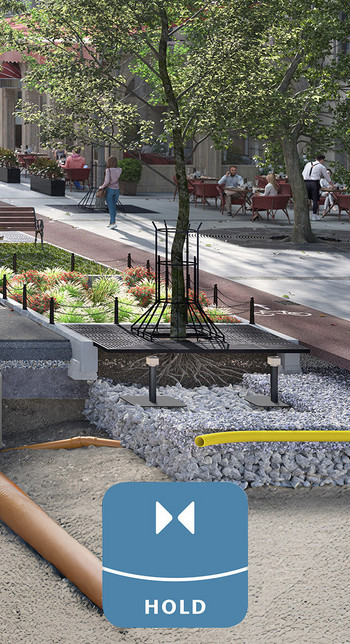

Hold

Het gezuiverde regenwater wordt ter plaatse opgeslagen in het wortelstelsel en de omliggende bodem.

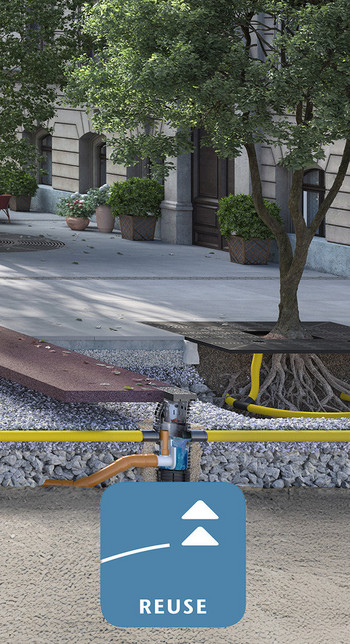

Reuse

Planten en bomen gebruiken het aanwezige opgeslagen regenwater alsook de zuurstof die aanwezig zijn in de ondergrondse laag.

Afvoerputten

Voor het zuiveren van het regenwater

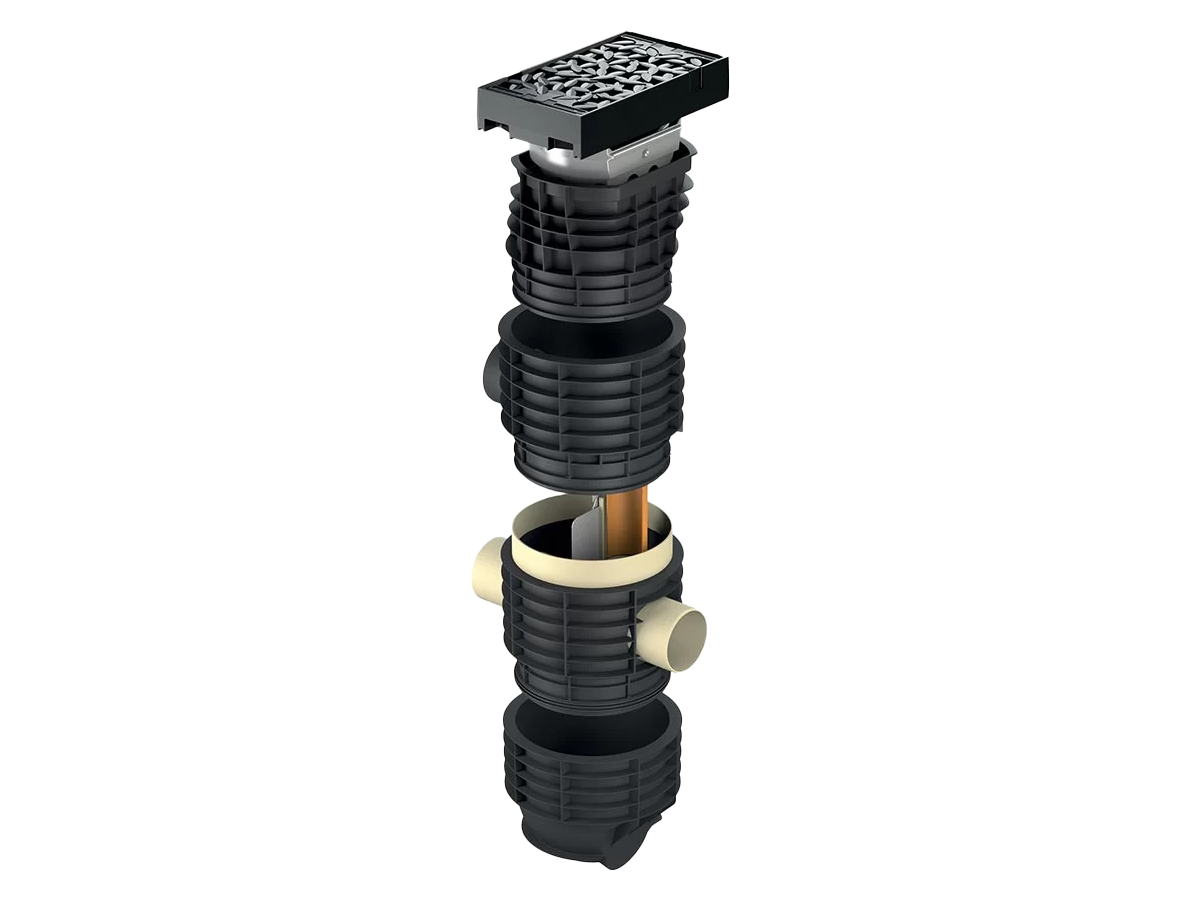

De Combipoint afvoerputten zijn voorzien van een afsluiter waarmee men in de winter de toevoer naar het groen en infiltratiezones kan afsluiten.
Het zoute water wordt vervolgens afgevoerd naar het riool, zodat stadsbomen en planten beschermd blijven.

Ontdek het gamma

“In de winter is zout een onzichtbare vijand voor stadsbomen”
Dries Aerts
Product Manager ACO Green City

In de winter kan regenwater echter een probleem vormen door de hoge zoutconcentratie die ontstaat door strooizout.
Dit kan schadelijk zijn voor stadsbomen en ander groen, waardoor bladeren verkleuren, wortels uitdrogen en bomen uiteindelijk afsterven.

Daarom integreert ACO in haar Combipoint afvoerputten een afsluiter waarmee men de toevoer naar boomgroeiplaatsen en infiltratiezones kan afsluiten.
Het zoute water wordt vervolgens afgevoerd naar het riool, zodat stadsbomen en planten beschermd blijven.

Dit systeem helpt regenwater efficiënt te benutten zonder risico op verzilting van de bodem.

Hoe werkt het?

Zomermaanden -
het begint te regenen

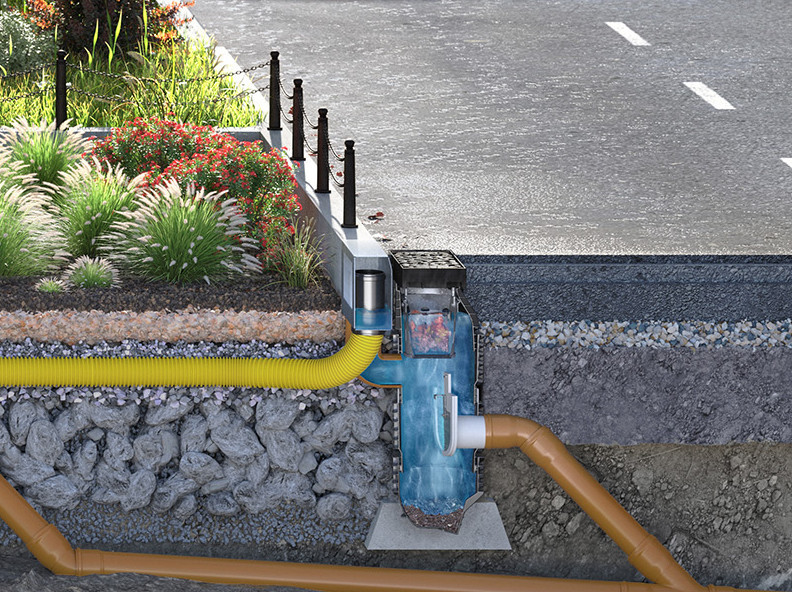

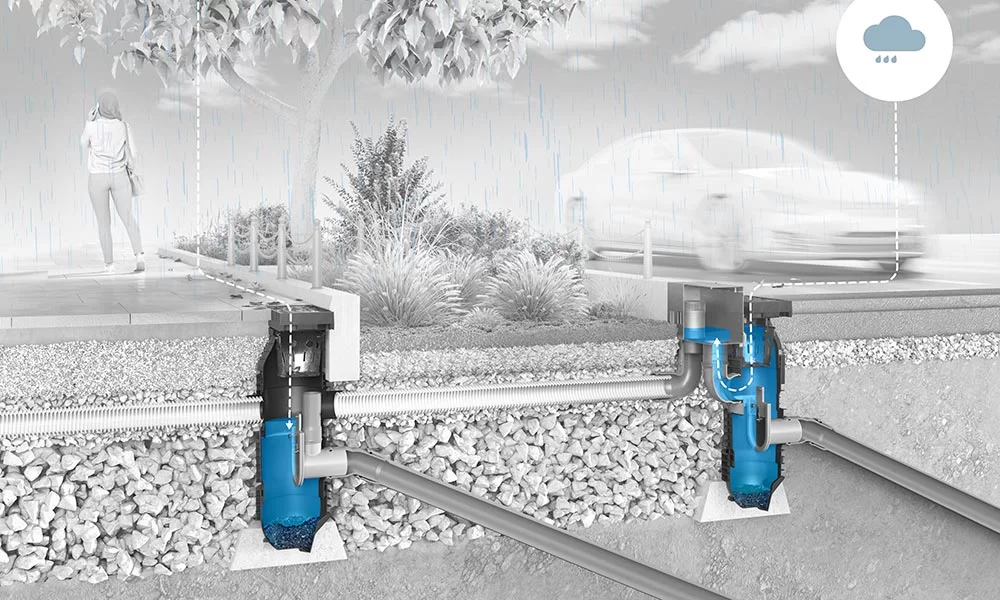

Regenwater van het voetpad: het water stroomt in het riool en verzamelt zich tot aan het uitstroomniveau van de aangesloten afvoerbuizen.

Regenwater van de rijweg: het water stroomt in het riool en verzamelt zich tot aan het niveau van de afvoersleuven van de aangesloten afvoerdoos.

Zomermaanden -
de neerslag houdt aan

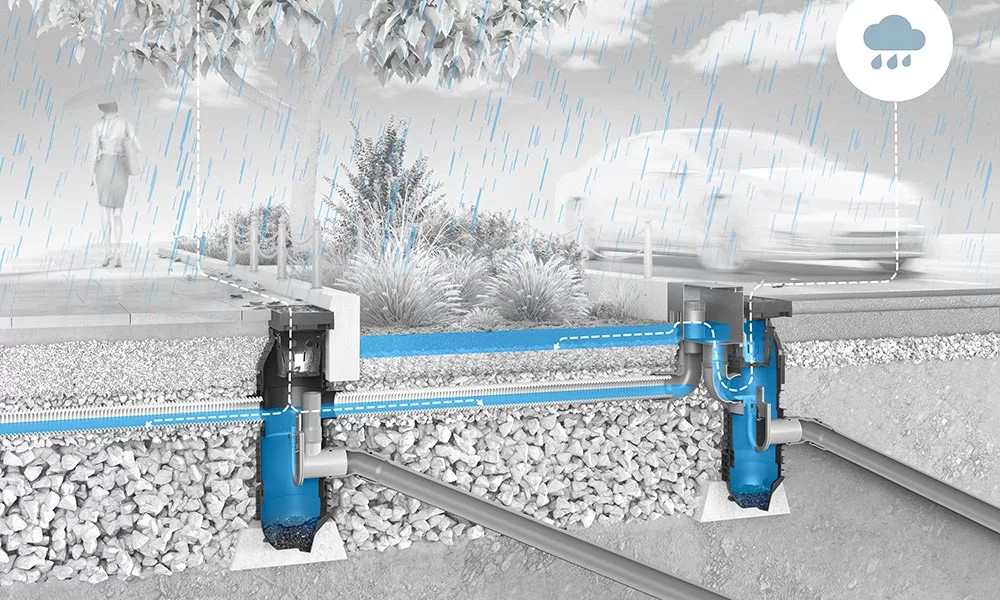

Regenwater van het voetpad: het waterpeil in de schacht stijgt gestaag en stroomt via de aangesloten deelafvoerbuizen rechtstreeks naar de ondergrondse lagen.

Regenwater van de rijweg: het waterpeil in de schacht stijgt en stroomt door de openingen in de uitlaatdoos direct in de aangrenzende diepe bedding en sijpelt via de bodempassage in de ondergrondse lagen.

Zomermaanden -
zware neerslag

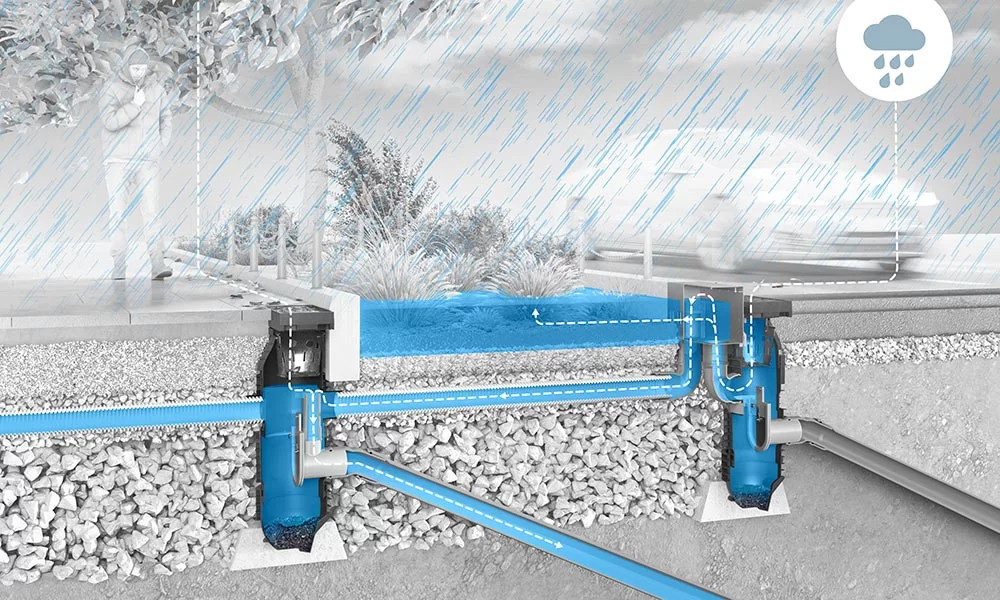

Regenwater van het voetpad: wanneer de ondergrondse lagen verzadigd zijn, stroomt het via de afvoerbuizen terug in de schacht en stroomt het via de geïntegreerde bypass naar het riool. Dit voorkomt terugstroming naar het oppervlak.

Regenwater van de rijweg: het eerste spoelwater wordt gereinigd via de bodempassage in de verdiepte bedding. Eventueel later verzameld water wordt via de geïntegreerde bypass in de uitstroomkast direct naar de ondergrondse lagen geleid.

Wintermaanden -
sneeuwval/smeltwater

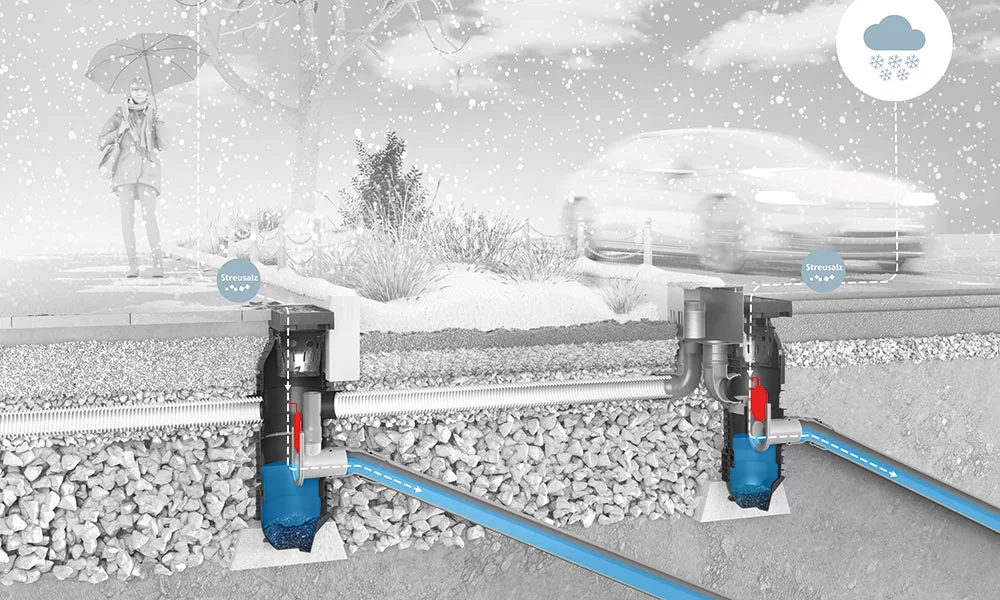

Sneeuwval en smeltwater tijdens wintermaanden

Regenwater van het voetpad: het chloridehoudende regenwater wordt via de inlaatschacht verzameld, stijgt naar de bodem van de buis en wordt vervolgens via de open scheidingsklep afgevoerd naar het riool.

Regenwater van de rijweg: het waterpeil in de schacht stijgt tot de hoogte van de buisbodem van de rioolaansluiting en stroomt via de geopende scheidingsklep rechtstreeks het riool in.

2 modellen afvoerputten voor een doordacht regenwaterbeheer

Modulair systeem voor voet- en fietspaden

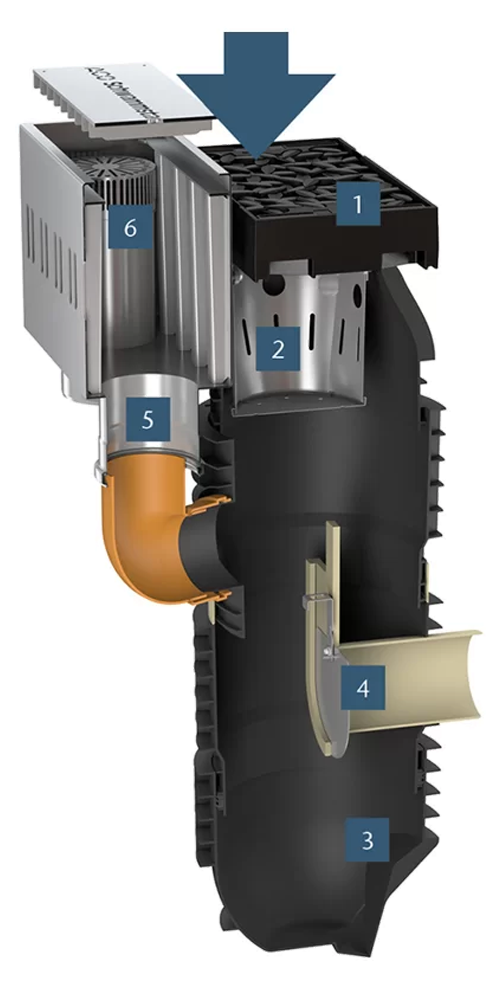

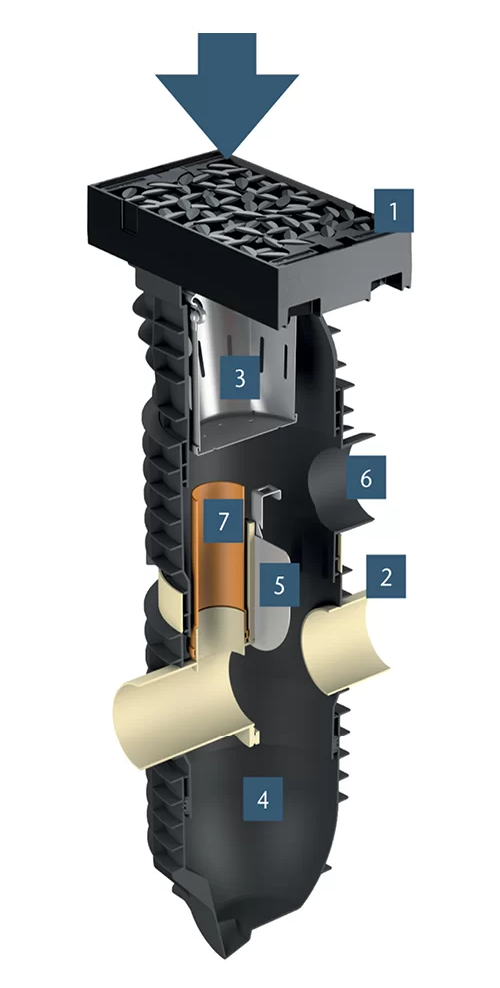

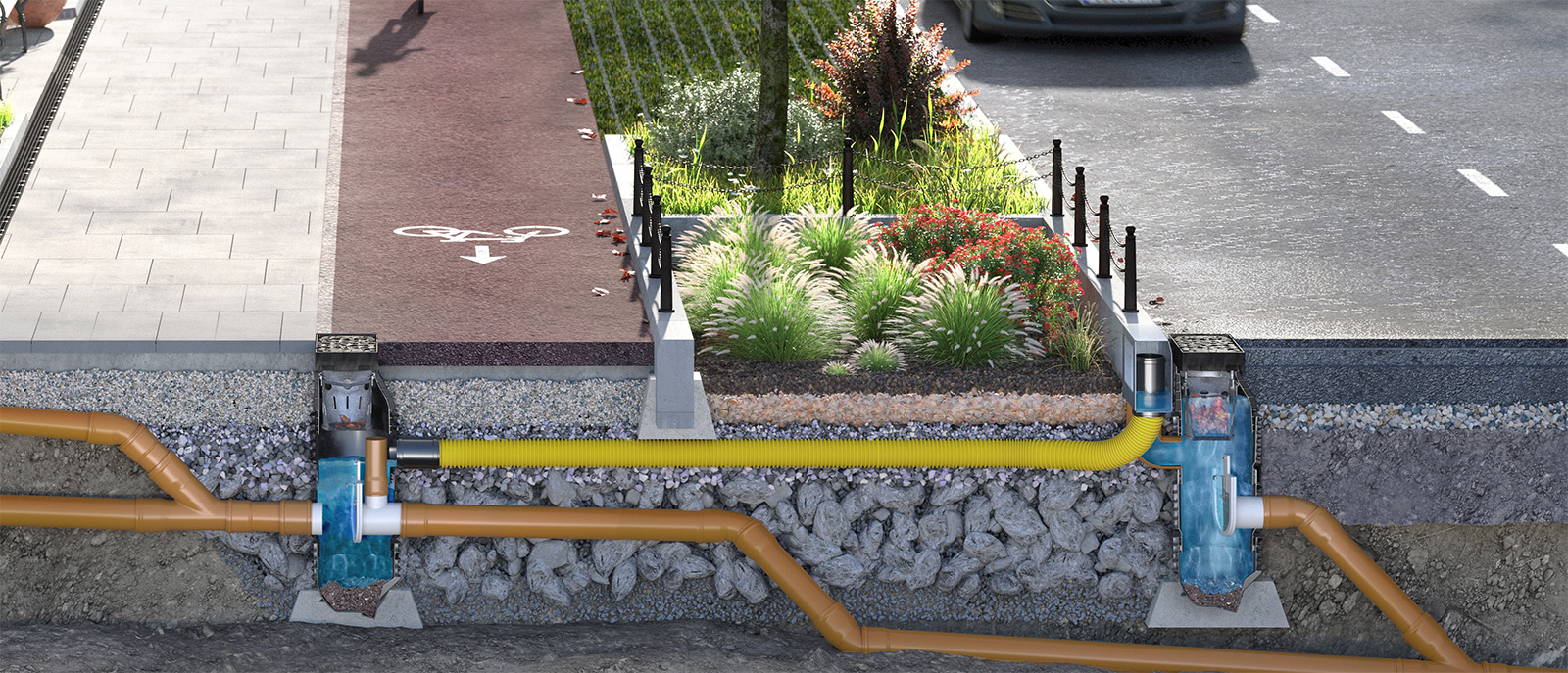

Het regenwater dat zich verzamelt, wordt selectief via het rooster van de Combipoint afvoerput (1) of via het extra inlaatmondstuk (2) naar het riool geleid.

De eerste zuivering vindt plaats in de bladvanger (3). Vervolgens stijgt het water in de afgesloten schachtconstructie, waardoor fijne deeltjes in het onderste natte slibbekken (4) kunnen bezinken.

Tijdens de zomerperiode is de geïntegreerde scheidingsklep (5) voor de rioolaansluiting gesloten. Regenwater stijgt op naar de aansluiting voor de afvoerbuis (6) en stroomt van daaruit naar de gele infiltratiebuis die het water afgeeft aan de steenlaag.

Als de steenlaag verzadigd raakt en het water in de straatgoot terechtkomt, voorkomt de overloop (7) dat het water terugstroomt naar de oppervlakte – de bypass voert direct af naar het riool. In de late herfst en lente moeten de bladvanger worden proper gemaakt en het natte slib worden verwijderd.

Modulair systeem voor parkeerzones en wegen

Combipoint afvoerput met filter voor parkeerzones en rijwegen

Het verontreinigde regenwater wordt plaatselijk via het rooster (1) naar de Combipoint straatkolk geleid. De eerste grove reiniging vindt plaats in de geïntegreerde bladvanger (2). Daarna stijgt het water in de dichte schachtconstructie en kunnen fijne deeltjes bezinken in het onderste natte slibbekken (3). In de zomer is de geïntegreerde scheidingsklep (4) voor de aansluiting op het riool gesloten; het regenwater stijgt op en stroomt via de aangesloten ACO-uitlaatdoos (5) naar het aangrenzende verhoogde bed.

Door de daar ingebouwde 30 cm steenlaag wordt het straatwater gezuiverd en komt het terecht in de afvoerput. Bij hevige regen en stijgende waterpeil in de verhoogde bedding kan er overstort optreden; dan treedt de geïntegreerde bypass (6) in de uitlaatdoos in werking en voert het regenwater via infiltratiebuizen rechtstreeks naar de afvoerput. Belangrijk daarbij is dat de eerste grove verontreiniging (First Flush) altijd via de bodemlaag wordt geleid.

In de late herfst en in het voorjaar moeten zowel de bladvanger als het natte slib worden gereinigd en weggezogen

Afvoerput met uniek bladrooster

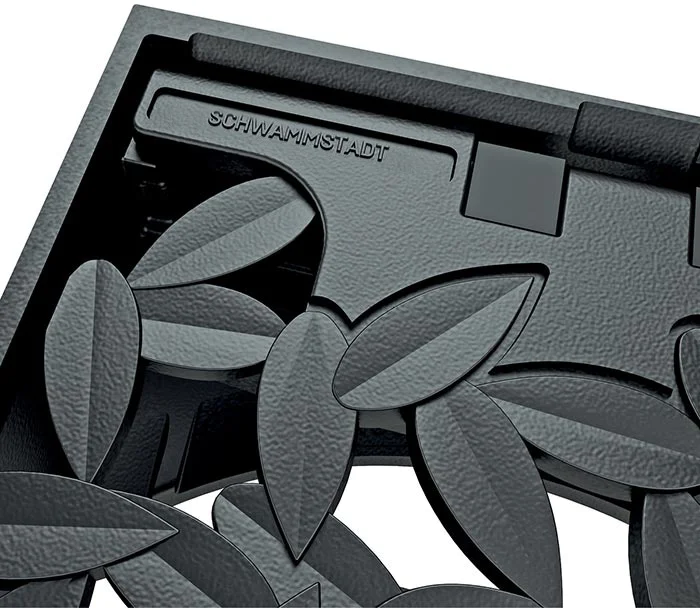

In samenwerking met landschapsarchitectenbureau 3:0 ontwikkelde ACO een speciaal rooster voor duurzame afvoerputten. Het unieke ontwerp, een elegante, overlappende bladstructuur geïnspireerd op de Art Nouveau verenigt esthetiek en functionaliteit.

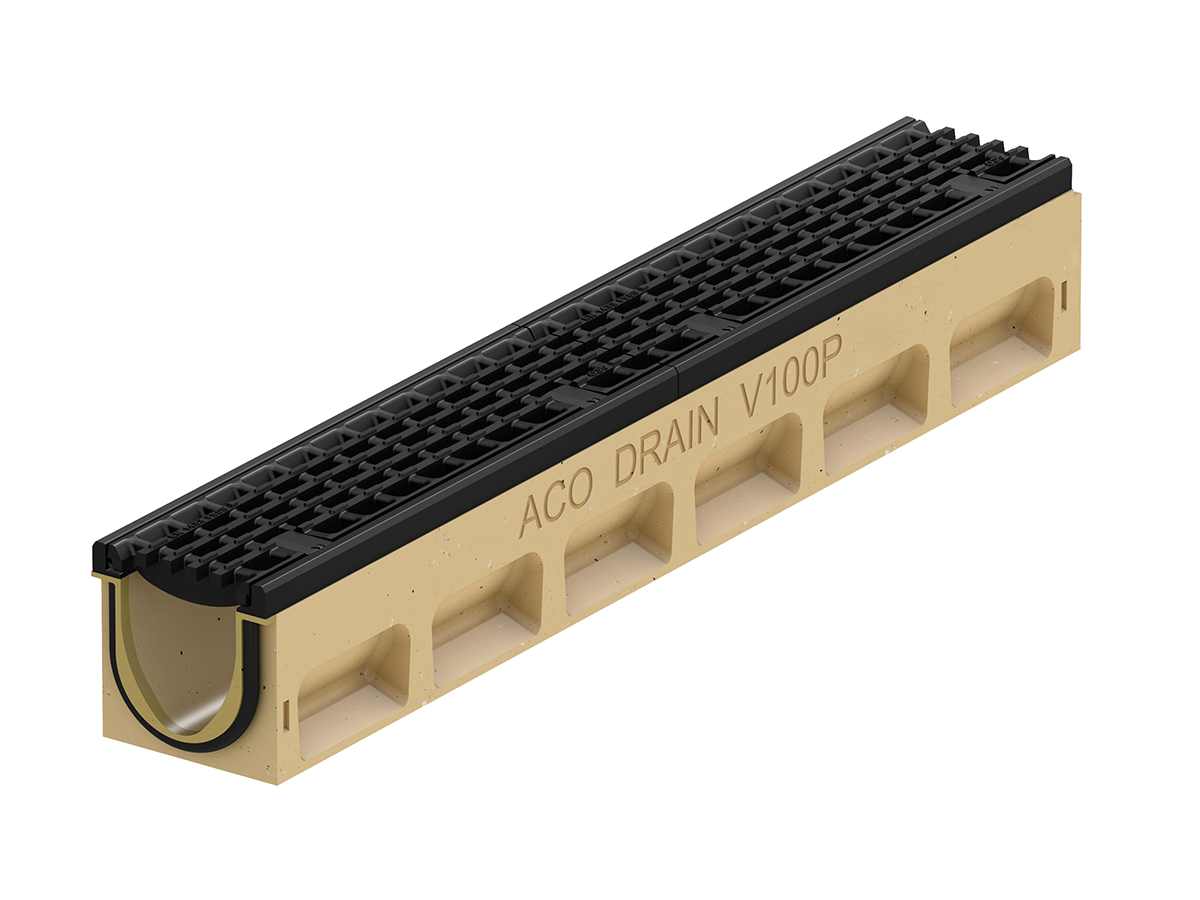

Het ontwerp heeft twee hoofddoelen: het vergroten van het bewustzijn rond stedelijke wateruitdagingen en het voorkomen dat schadelijke stoffen doordringen tot de wortelzones van bomen. Dit innovatieve rooster is exclusief beschikbaar voor Sponsstad-projecten en toepasbaar bij zowel afvoerputten (Combipoint) als afvoergoten (Multiline en PowerDrain).

Het roosteroppervlak is volledig natuurlijk afgewerkt, zonder chemische coatings zoals dompellak of kathodische dompellak. Daardoor is het bijzonder milieuvriendelijk en veilig voor boomwortels in de stedelijke omgeving.
