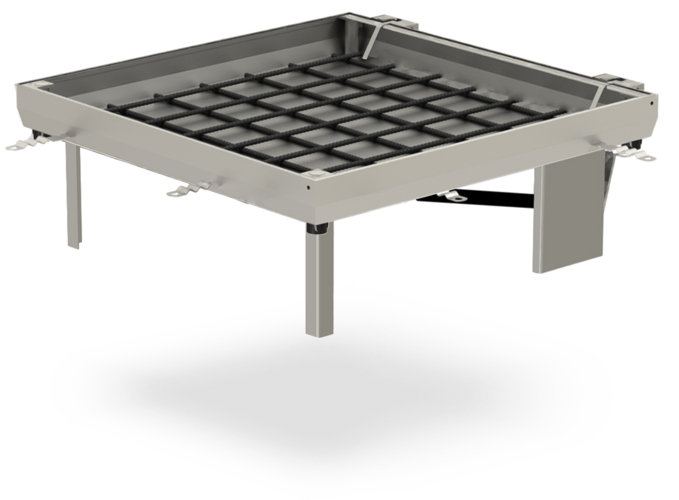

Zelfuitlichtend esthetisch tegeldeksel uit thermisch verzinkt of roestvrij staal
TopTek Uniface Assist

Tegeldeksel met openingshulp voor een makkelijke toegang

Zelfuitlichtend esthetisch tegeldeksel uit thermisch verzinkt staal of roestvrij staal. Het deksel in roestvrij staal is standaard leverbaar in kwaliteit AISI 14301 met een plaatdikte van 3 mm. Het roestvrij staal is gebeitst door onderdompeling en gepassiveerd. De variant hierop is vervaardigd van staal, thermisch verzinkt, met een plaatdikte van 3 mm. De dubbele afdichting maakt het geheel reuk- en druipwaterdicht.

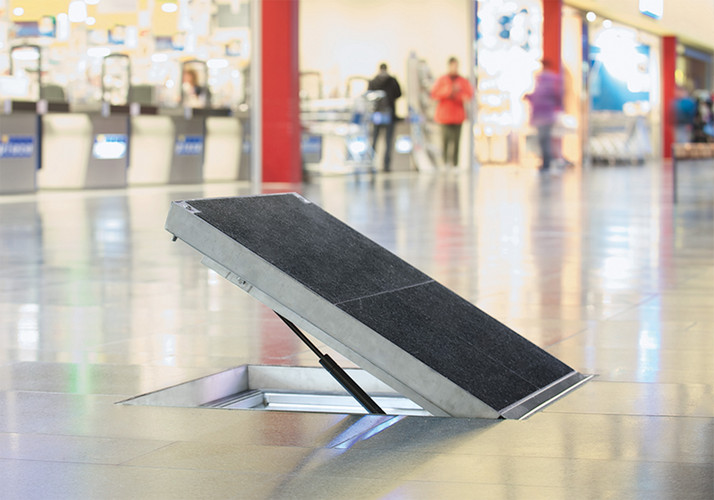

De Toptek GS/SS Assist heeft een openingshulp met scharnier en gasdrukveer. Een perfecte sluiting en een beveiliging tegen dichtklappen zorgen voor gebruiksgemak. De gasdrukveren worden apart meegeleverd en mogen pas geplaatst worden na volledige uitharding van het beton.

De belastingsklasse is voorzien tot klasse C 250 volgens EN 124/EN 1253-4. Dit deksel is standaard beschikbaar met vrije opening 60 x 60 cm tot en met 100 x 100 cm. De deksels moeten opgevuld worden met beton (min. kwaliteit C35/C45) tot 15 mm van de bovenrand.

Kenmerken

  • Zelfuitlichtend tegeldeksel uit thermisch verzinkt staal UltraSTEEL® of roestvrij staal AISI 304
  • Voor vulling met beton of tegels met een dikte van 15 mm
  • Met gasdrukveer als openingshulp en terugvalbeveiliging
  • Robuuste uitvoering met esthetische randafwerking
  • Inliggende kruisnetwapening
  • Reuk- en waterdicht door omlopende dichting
  • Verschroefd d.m.v. inox bouten
  • Zelfuitlichtende hef-/bedieningssleutels en afwerkingsdopjes inbegrepen

Toptek Uniface Assist

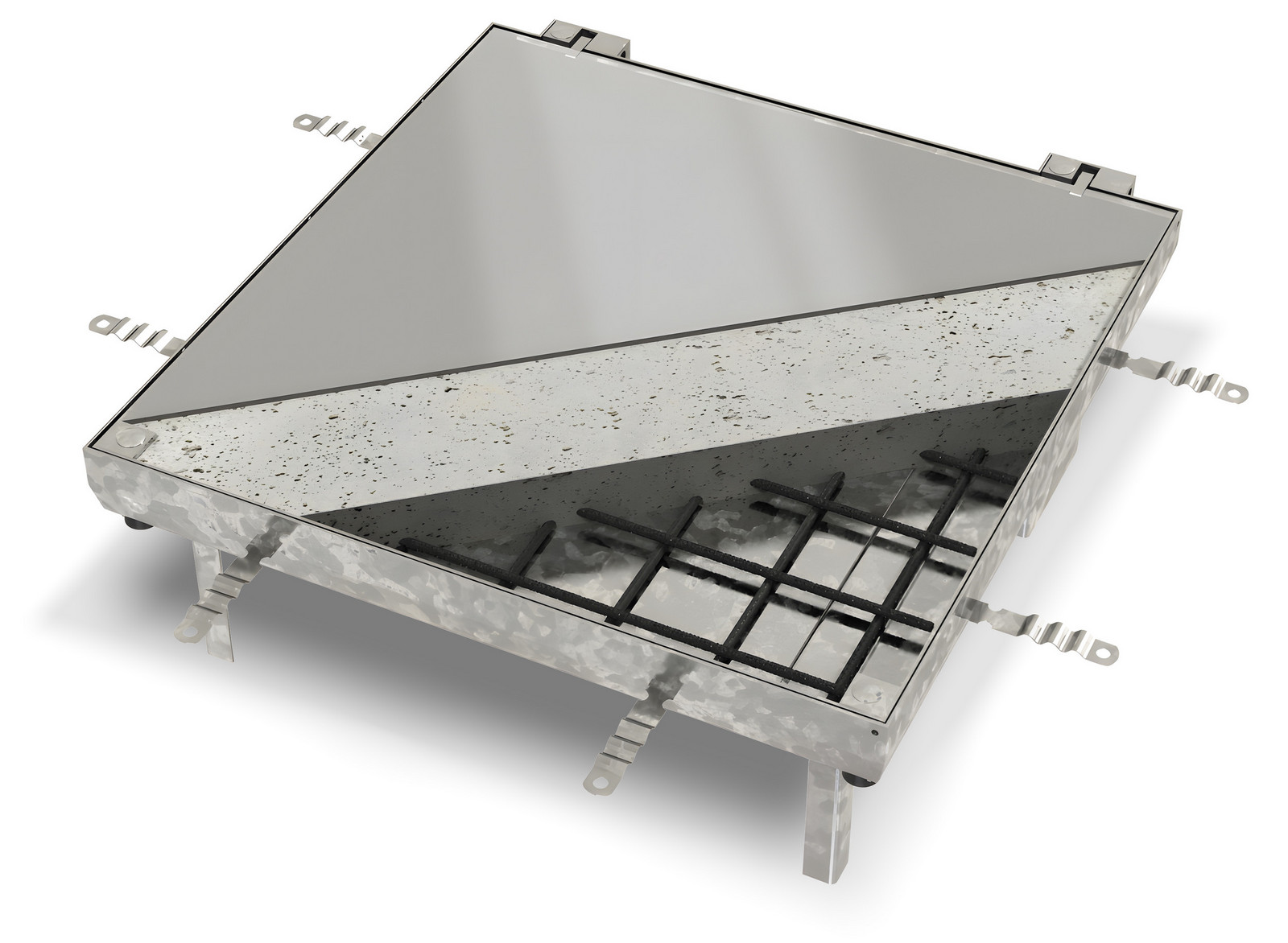

Vaste kaderhoogte en inliggende kruisnetbewapening

Teneinde de hoge belastingsklasse te bekomen, is de bodemplaat verdiept en voorzien van een aangepast voorgevormde inliggende kruisnetwapening.

De kaderhoogte is een vast gegeven en bedraagt 82,5 mm.

Water- en geurdichte uitvoering

Diverse plooibare verankeringvinnen laten een degelijke verankering in de omliggende bevloering toe. Tevens worden er meerdere afstandplaatjes meegeleverd. Tijdens de plaatsing houden ze kader en deksel op dezelfde afstand. De afstandsplaatjes kunnen na uitharding van het beton worden verwijderd.

Een in het kader ingeklemde dubbele EPDM-dichtingsring garandeert een water- en geurdichte uitvoering.

Het deksel wordt in elk hoek verschroefd met 4 inox inbusbouten en aldus stevig aangedrukt.

Makkelijk uitlichtbaar dankzij hefsleutels

Met de handige 2 in 1 hef- en bedieningsleutels draait men enerzijds de bouten aan of los, anderzijds worden zij aangewend om het deksel uit te lichten en terug te plaatsen. Dankzij de schuine randen en de hefsleutels met verlengde pin bekomt men een 'zelfuitlichtend' deksel.

Doorheen de jaren blijft de schachtafdekking makkelijk te openen, gebruiksvriendelijkheid is gegarandeerd!

Esthetisch tegeldeksel

De vierkante hoekprofielen zorgen voor een perfecte aansluiting met de betegeling en een mooi afgewerkt geheel.

De dopjes uit kunststof gaan vuilophoping, in de zeshoekige inkepingen van de inbusbouten, tegen en bieden een esthetische meerwaarde.

Dankzij de unieke omplooiing van de bovenrand zijn er geen scherpe snijvlakken meer zichtbaar.


De TopTek Uniface Assist tegeldeksels zijn beschikbaar in 2 uitvoeringen:

TopTek Uniface GS Assist uit thermisch verzinkt staal UltraSTEEL®

Deze tegeldeksels zijn vervaardigd uit het innovatieve UltraSTEEL®, met een staalkwaliteit 1.0037 en zijn thermisch verzinkt volgens EN ISO 1461. Materiaaldikte voor kader en deksel bedraagt minstens 2 mm.

UltraSTEEL® is geproduceerd volgens een gepatenteerd procédé. Het staal wordt koud gerold waarbij een 3D structuur in de plaat aangebracht wordt. Hierdoor wordt de effectieve dikte met een factor twee verhoogd. Het materiaal wordt sterker terwijl er aanzienlijk minder materiaal nodig is. Een duurzame en tegelijk sterke oplossing!

Deksels gemaakt van UltraSTEEL® zijn niet alleen sterker, maar ook lichter. Het materiaal kan een zwaardere last dragen en is bovendien 31% stijver dan verzinkt staal.

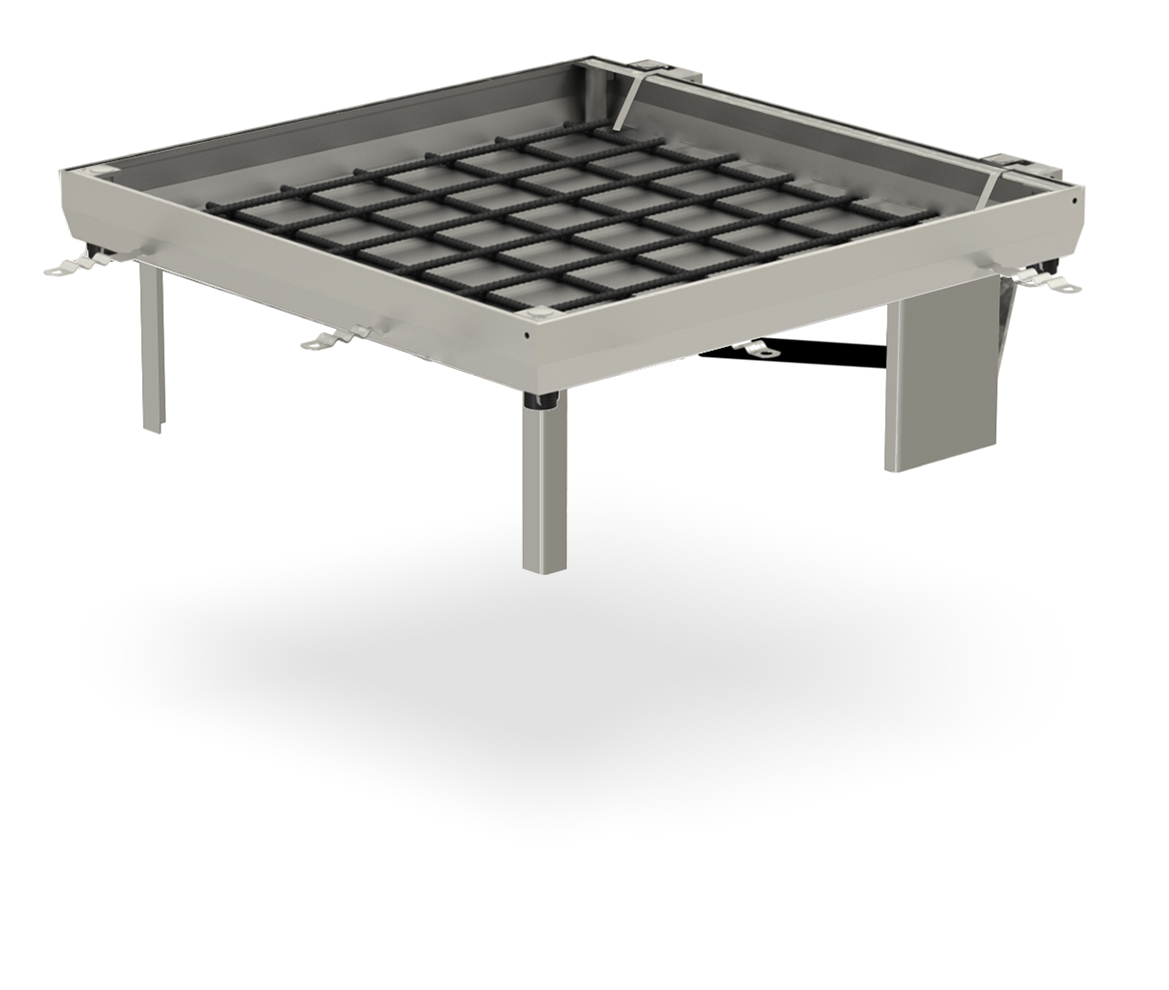

TopTek Uniface SS Assist uit roestvrij staal

De TopTek SS 2.0 (Stainless Steel) tegeldeksels zijn vervaardigd uit roestvrij staal, met een staalkwaliteit 1.4301 (AISI 304) en zijn gebeitst en gepassiveerd door onderdompeling. De materiaaldikte voor kader en deksel bedraagt minstens 2 mm.


Technische informatie & downloads

ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse A 15
406540942 x 975800 x 80082,5
4065411142 x 11751000 x 1000
Belastingsklasse B 125
406538642 x 675500 x 50082,5
406539742 x 775600 x 600
406544942 x 975800 x 800
Belastingsklasse C 250
406537542 x 575400 x 40082,5
406542642 x 675500 x 500
406543742 x 775600 x 600
ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse A 15
406532942 x 975800 x 80082,5
4065331142 x 11751000 x 1000
Belastingsklasse B 125
406530642 x 675500 x 50082,5
406531742 x 775600 x 600
406536942 x 975800 x 800
Belastingsklasse C 250
406529542 x 575400 x 40082,5
406534642 x 675500 x 500
406535742 x 775600 x 600
