Industrieel vullingsdeksel voor straat- en natuursteen uit roestvrij of thermisch verzinkt staal

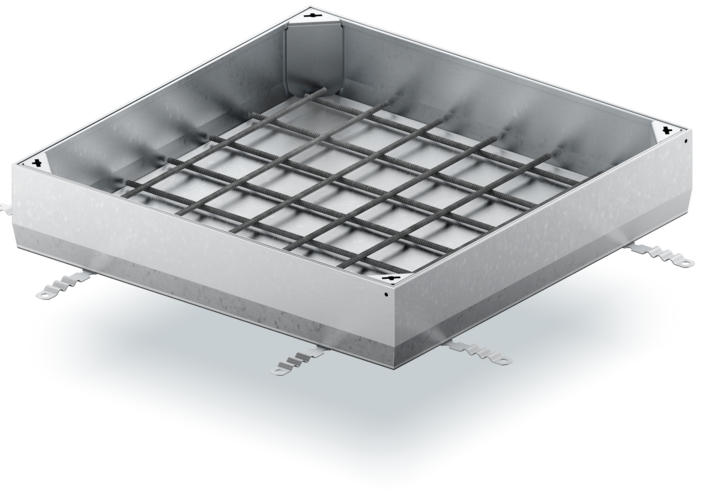

TopTek Uniface DEEP

Diep tegeldeksel maakt vulling met natuursteen tot 65 mm mogelijk

De TopTek Uniface Deep vullingsdeksels zijn verkrijgbaar in thermisch verzinkt "GS" of roestvrij staal "SS" en worden hoofdzakelijk gebruikt binnen gebouwen of in de omgeving van gebouwen met een meer publiek, niet-residentieel karakter. Daar waar water- en reukdichtheid een must is en een hoge belastingsklasse vereist is. Hiervoor zorgt een dubbele rubberen EPDM-afdichting.

Ze zijn robuust en hebben een door de Europese Norm EN 124 gecertificeerde belastingsklasse tot B 125.

De afdekking moet worden opgevuld met beton van de vereiste kwaliteit (C35/45) om het opgegeven draagvermogen te bereiken.

Kenmerken

  • Tegeldeksel uit thermisch verzinkt staal UltraSTEEL® of roestvrij staal AISI 304
  • Voor vulling van tegels of natuursteen met een dikte van 35 of 65 mm (lijm inbegrepen)
  • Robuuste uitvoering met esthetische randafwerking
  • Inliggende kruisnetwapening
  • Reuk- en waterdicht door omlopende DUBBELE dichting in het kaderprofiel
  • Hefsleutels inbegrepen

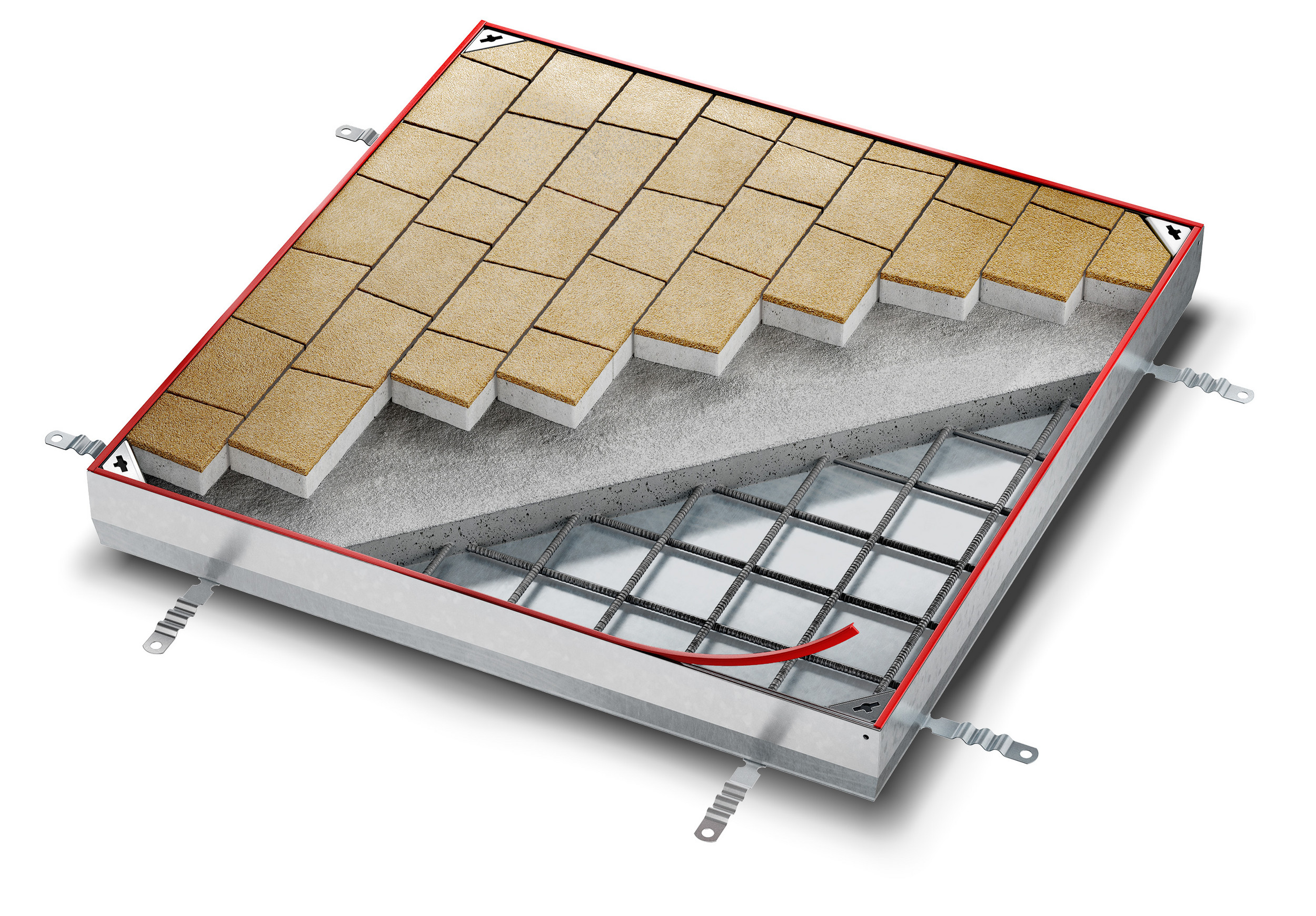

Tegeldeksel Toptek Uniface Deep Gs Gevuld

Vaste kaderhoogte en inliggende kruisnetbewapening

Teneinde de hoge belastingsklasse te bekomen, is de bodemplaat verdiept en voorzien van een aangepast voorgevormde inliggende kruisnetwapening.

De kaderhoogte is een vast gegeven en bedraagt 82,5 mm.

De dekseldiepte daarentegen bestaat, in functie van de gekozen belastingsklasse en grootte, uit meerdere hoogtes:

  • 70 mm
  • 110 mm
  • 140 mm.

Water- en geurdichte uitvoering

Diverse plooibare verankeringvinnen laten een degelijke verankering in de omliggende bevloering toe. Tevens worden er meerdere afstandplaatjes meegeleverd. Tijdens de plaatsing houden ze kader en deksel op dezelfde afstand. De afstandsplaatjes kunnen na uitharding van het beton worden verwijderd.

Een in het kader ingeklemde dubbele EPDM-dichtingsring garandeert een water- en geurdichte uitvoering.

Het deksel wordt in elk hoek verschroefd met 4 inox inbusbouten en aldus stevig aangedrukt.

Makkelijk uitlichtbaar dankzij hefsleutels

Met de handige 2 in 1 hef- en bedieningsleutels draait men enerzijds de bouten aan of los, anderzijds worden zij aangewend om het deksel uit te lichten en terug te plaatsen. Dankzij de schuine randen en de hefsleutels met verlengde pin bekomt men een 'zelfuitlichtend' deksel.

Doorheen de jaren blijft de schachtafdekking makkelijk te openen, gebruiksvriendelijkheid is gegarandeerd!

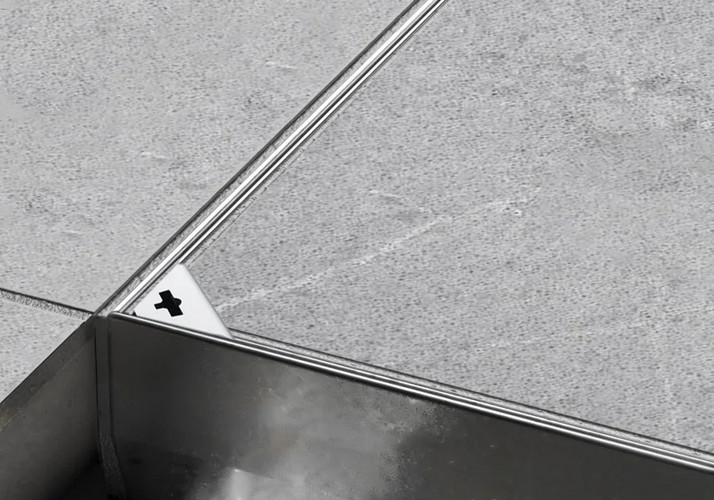

Esthetisch tegeldeksel

De vierkante hoekprofielen zorgen voor een perfecte aansluiting met de betegeling en een mooi afgewerkt geheel.

De dopjes uit kunststof gaan vuilophoping, in de zeshoekige inkepingen van de inbusbouten, tegen en bieden een esthetische meerwaarde.

Dankzij de unieke omplooiing van de bovenrand zijn er geen scherpe snijvlakken meer zichtbaar.


De TopTek Uniface Deep vullingsdeksels zijn beschikbaar in 4 uitvoeringen:

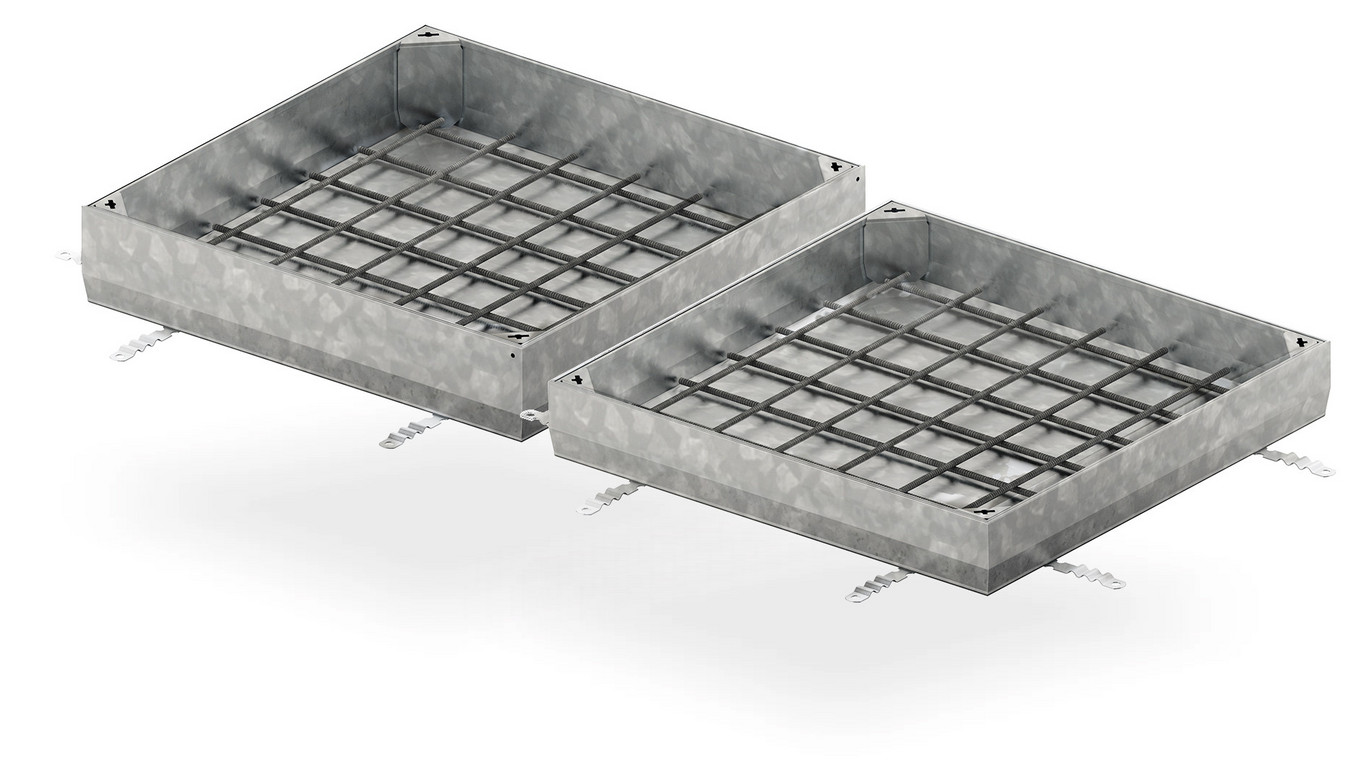

TopTek Uniface GS DEEP uit thermisch verzinkt staal UltraSTEEL®
Verkrijgbaar in 2 types

Deze tegeldeksels zijn vervaardigd uit het innovatieve UltraSTEEL®, met een staalkwaliteit 1.0037 en zijn thermisch verzinkt volgens EN ISO 1461. Materiaaldikte voor kader en deksel bedraagt minstens 2 mm.

UltraSTEEL® is geproduceerd volgens een gepatenteerd procédé. Het staal wordt koud gerold waarbij een 3D structuur in de plaat aangebracht wordt. Hierdoor wordt de effectieve dikte met een factor twee verhoogd. Het materiaal wordt sterker terwijl er aanzienlijk minder materiaal nodig is. Een duurzame en tegelijk sterke oplossing!

Deksels gemaakt van UltraSTEEL® zijn niet alleen sterker, maar ook lichter. Het materiaal kan een zwaardere last dragen en is bovendien 31% stijver dan verzinkt staal.

TopTek Uniface SS DEEP uit roestvrij staal

De TopTek SS 2.0 (Stainless Steel) tegeldeksels zijn vervaardigd uit roestvrij staal, met een staalkwaliteit 1.4301 (AISI 304) en zijn gebeitst en gepassiveerd door onderdompeling. De materiaaldikte voor kader en deksel bedraagt minstens 2 mm.

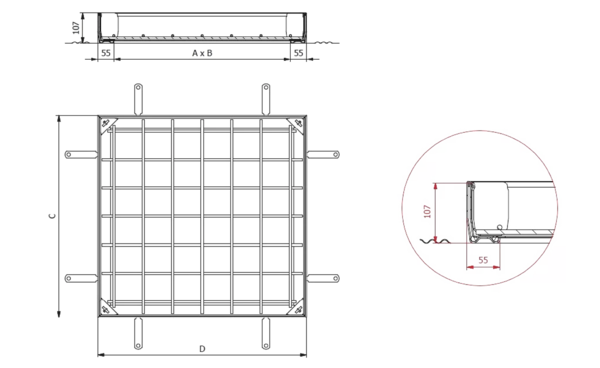

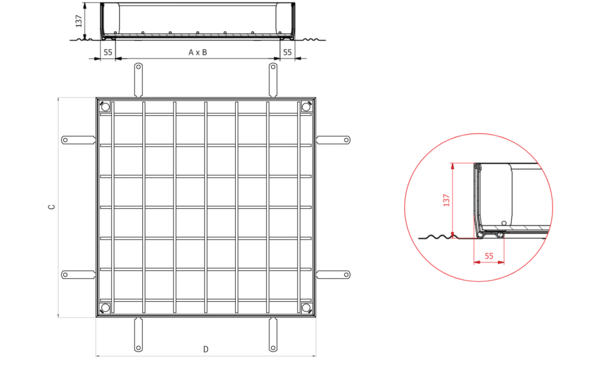

Technische informatie & downloads

ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Dekselhoogte
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse B 125
445846410 x 410300 x 30095107
445850510 x 510400 x 400
445854610 x 610500 x 500
445858710 x 710600 x 600
445878710 x 1110600 x 1000
445862810 x 810700 x 700
445866910 x 910800 x 800
445882910 x 1110800 x 1000
4458701010 x 1010900 x 900
4458741110 x 11101000 x 1000
ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Dekselhoogte
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse B 125
445886410 x 410300 x 300125137
445890510 x 510400 x 400
445894610 x 610500 x 500
445898710 x 710600 x 600
445918710 x 1110600 x 1000
445902810 x 810700 x 700
445906910 x 910800 x 800
445922910 x 1110800 x 1000
4459101010 x 1010900 x 900
4459141110 x 11101000 x 1000
ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Dekselhoogte
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse B 125
445847410 x 410300 x 30095107
445851510 x 510400 x 400
445855610 x 610500 x 500
445859710 x 710600 x 600
445879710 x 1110600 x 1000
445863810 x 810700 x 700
445867910 x 910800 x 800
445883910 x 1110800 x 1000
4458711010 x 1010900 x 900
4458751110 x 11101000 x 1000
ArtikelnummerKadermaat C x D
[mm]
Vrije opening A x B
[mm]
Dekselhoogte
[mm]
Kaderhoogte
[mm]
Lastenboektekst
[pdf]
Belastingsklasse B 125
445887410 x 410300 x 300125137
445891510 x 510400 x 400
445895610 x 610500 x 500
445899710 x 710600 x 600
445919710 x 1110600 x 1000
445903810 x 810700 x 700
445907910 x 910800 x 800
445923910 x 1110800 x 1000
4459111010 x 1010900 x 900
4459151110 x 11101000 x 1000
