Aco Afvoergoten Modular

Modulaire afvoergoten uit roestvrij staal

Modular 20 - 125 - 200

--------------------------------

Technische info
Download BIM-bestanden
Contacteer ons

Veelzijdige sleuf- en roostergoten uit inox

Onze modulaire afvoergoten zijn opgebouwd uit segmenten die aan mekaar worden gebout met een soepele dichting. Dankzij deze modulaire structuur kan een gootlijn worden opgebouwd die aangepast is aan jouw unieke situatie.

We bieden drie types modulaire goten aan, elk met specifieke kenmerken en toepassingen:

De Modular 125 is een smalle roostergoot die ideaal is voor industriële toepassingen in combinatie met een maas- of staafrooster. Wanneer je deze goot combineert men een geperforeerd rooster kan ze zelfs dienen voor sanitaire toepassingen. De Modular 200 is een bredere goot die voornamelijk wordt gebruikt in industriële omgevingen. Als laatste is er ook de Modular 20 sleufgoot, die met een sleufbreedte van 20 mm kan ingezet worden op plaatsen waar een hoge belastingsgraad vereist is.

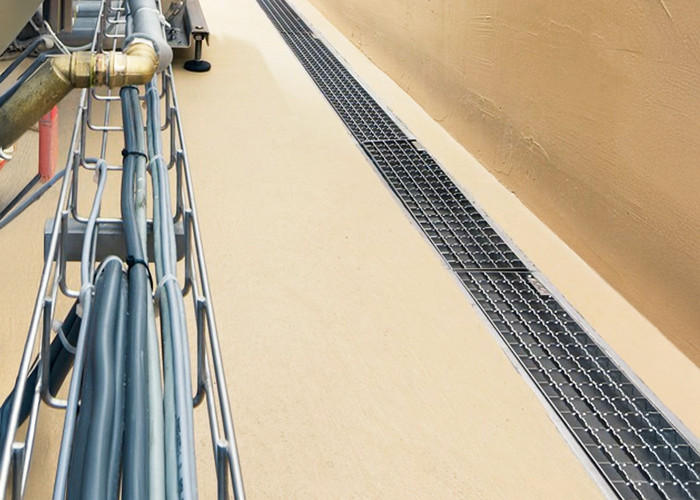

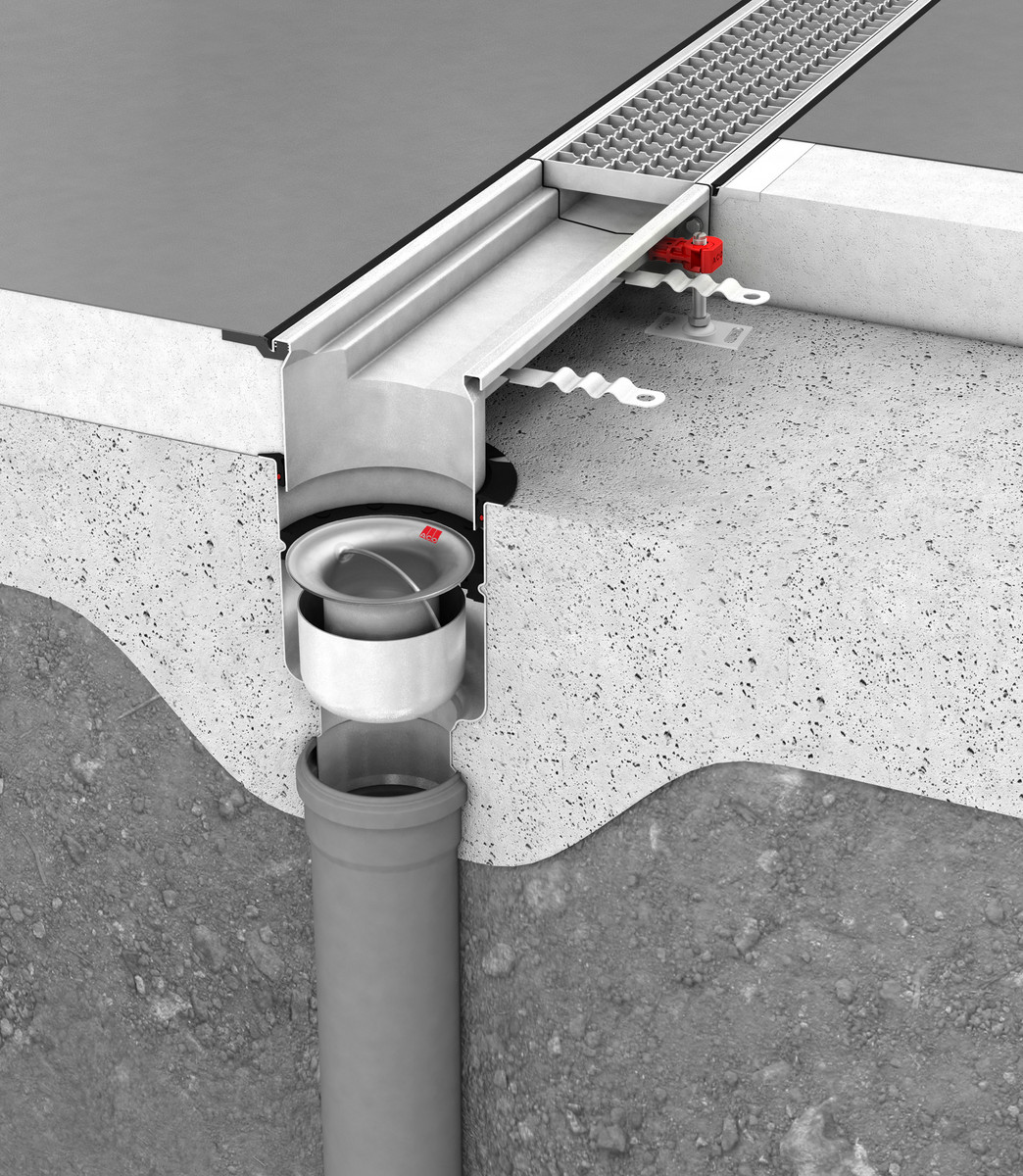

Aco Modular Roostergoot Doorsnede

Technische documenten

Door de hoge modulariteit van het gamma zijn er geen technische tekeningen of lastenboekteksten beschikbaar op de website. Neem contact met ons op indien je deze graag ontvangt. De BIM-bestanden kan je hier downloaden.

Een overzicht van alle elementen vind je in onze projectcatalagus die je hier kan raandplegen.

Neem contact met ons op

Flexibiliteit staat centraal

Modular Afvoergoten Verbindingen

De modulaire afvoergoten zijn standaard verkrijgbaar in segmenten van verschillende lengtes, die onderling verbonden worden met geschroefde flenzen en NBR-dichtingen. Hierdoor kan de lengte naar wens worden aangepast. De goten hebben een rechte randafwerking met een NBR-versterkingsstaaf.

De afvoer kan plaatsvinden via een horizontale of verticale buis (optioneel met sifon voor de verticale uitloop) of via een vloerafvoerput. De goten kunnen op maat worden gesneden en de roostergoten kunnen worden voorzien van een omlopende buitenrand voor aansluiting op een epoxyvloer of membraan onder de tegels.

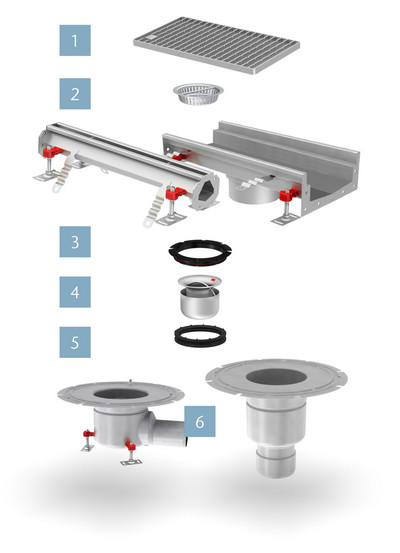

Telescopische modulaire roosterkanalen

Legende

Roosters

Vuilvangmand

Dichtingsring

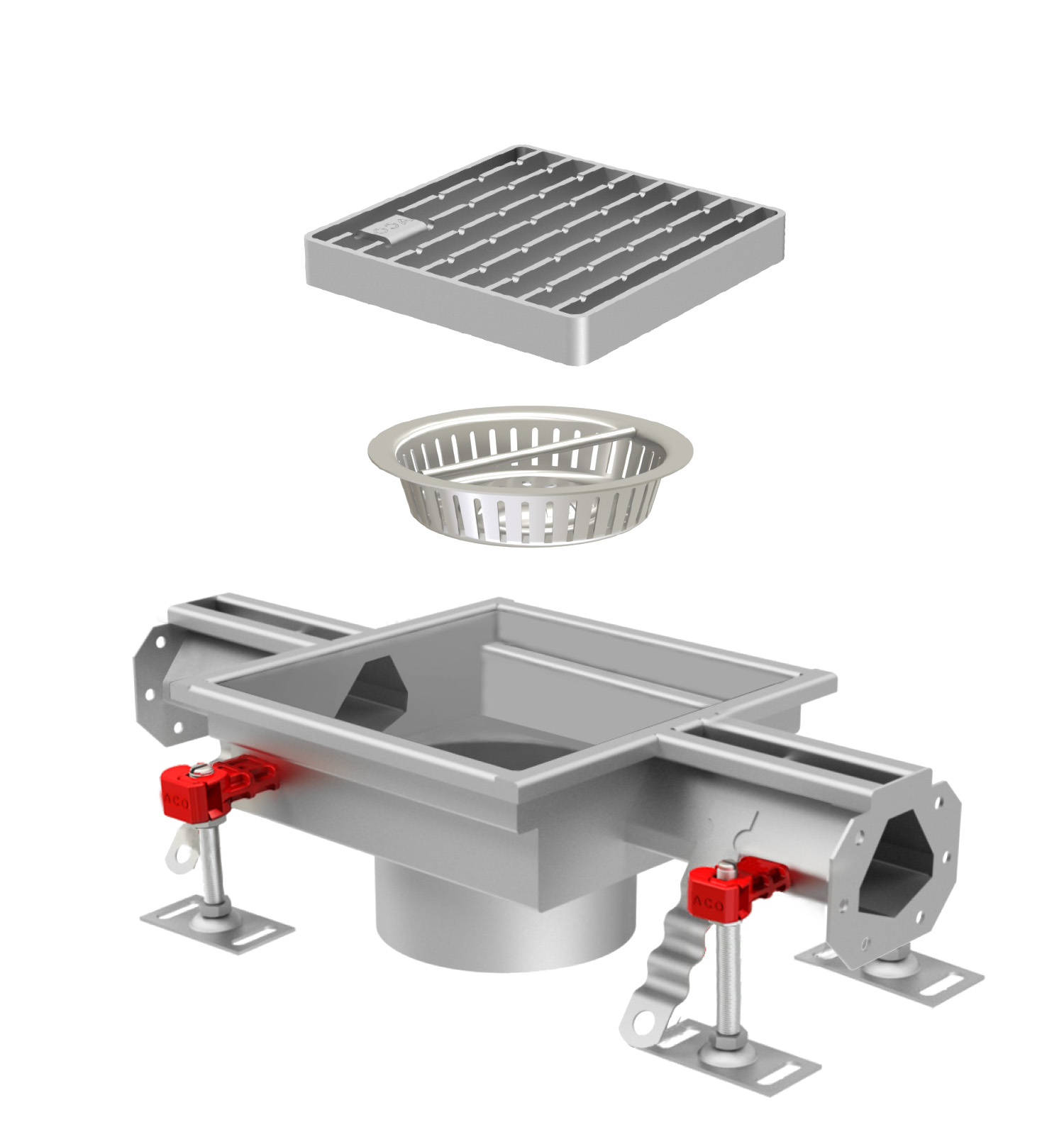

Vloerafvoerput

Stelring

Waterslot

Onze modulaire afvoergoten zijn beschikbaar in 3 breedtes

Modular sleufgoot 20
Binnenbreedte sleuf 20 mm

Modular sleufgoot 20Technische tekening ACO Modular sleufgoot 20

Sleufgoot modular 20 (sleufbreedte 20 mm) voor toepassingen

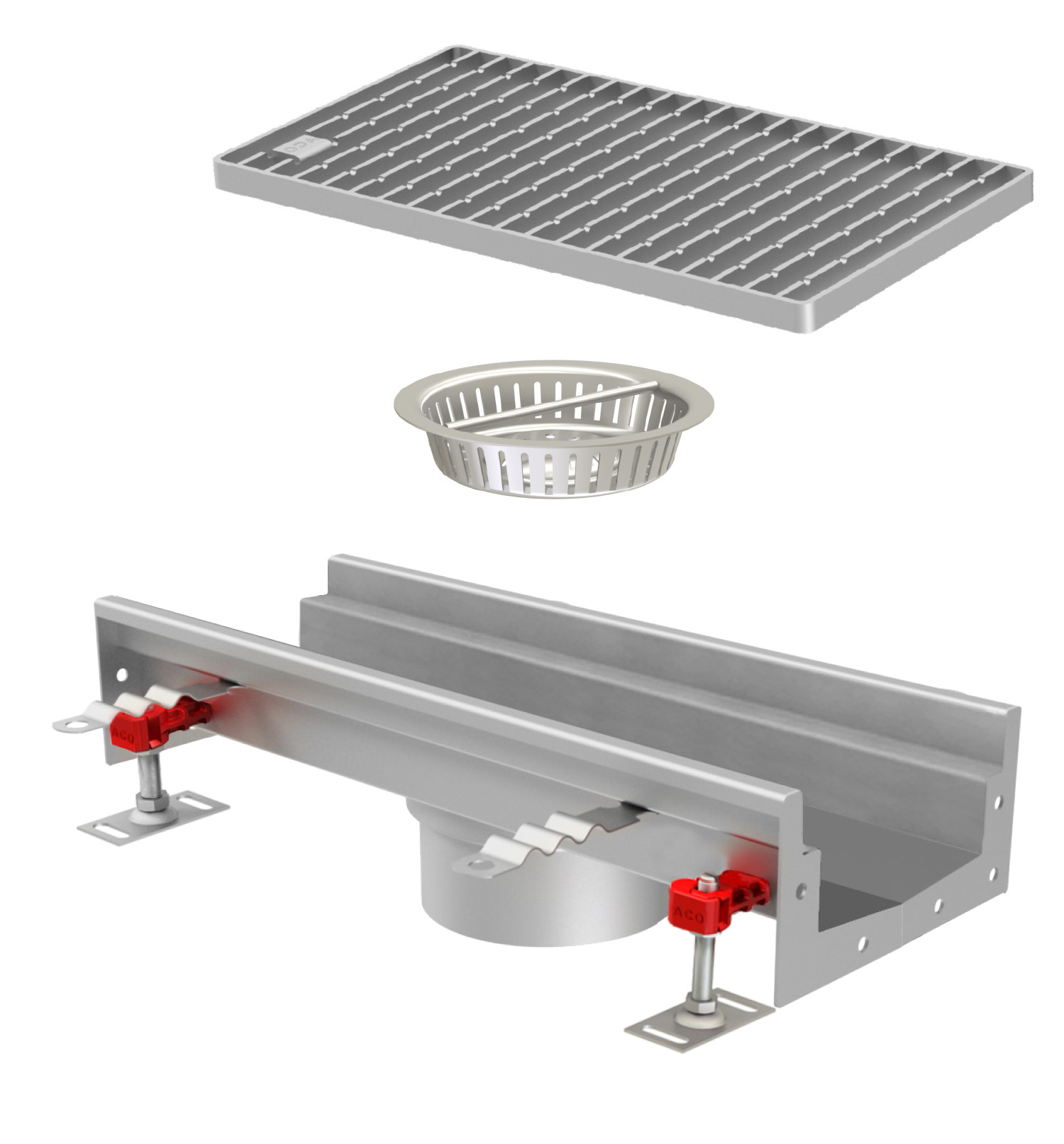

Modular roostergoot 125
Binnenbreedte 125 mm

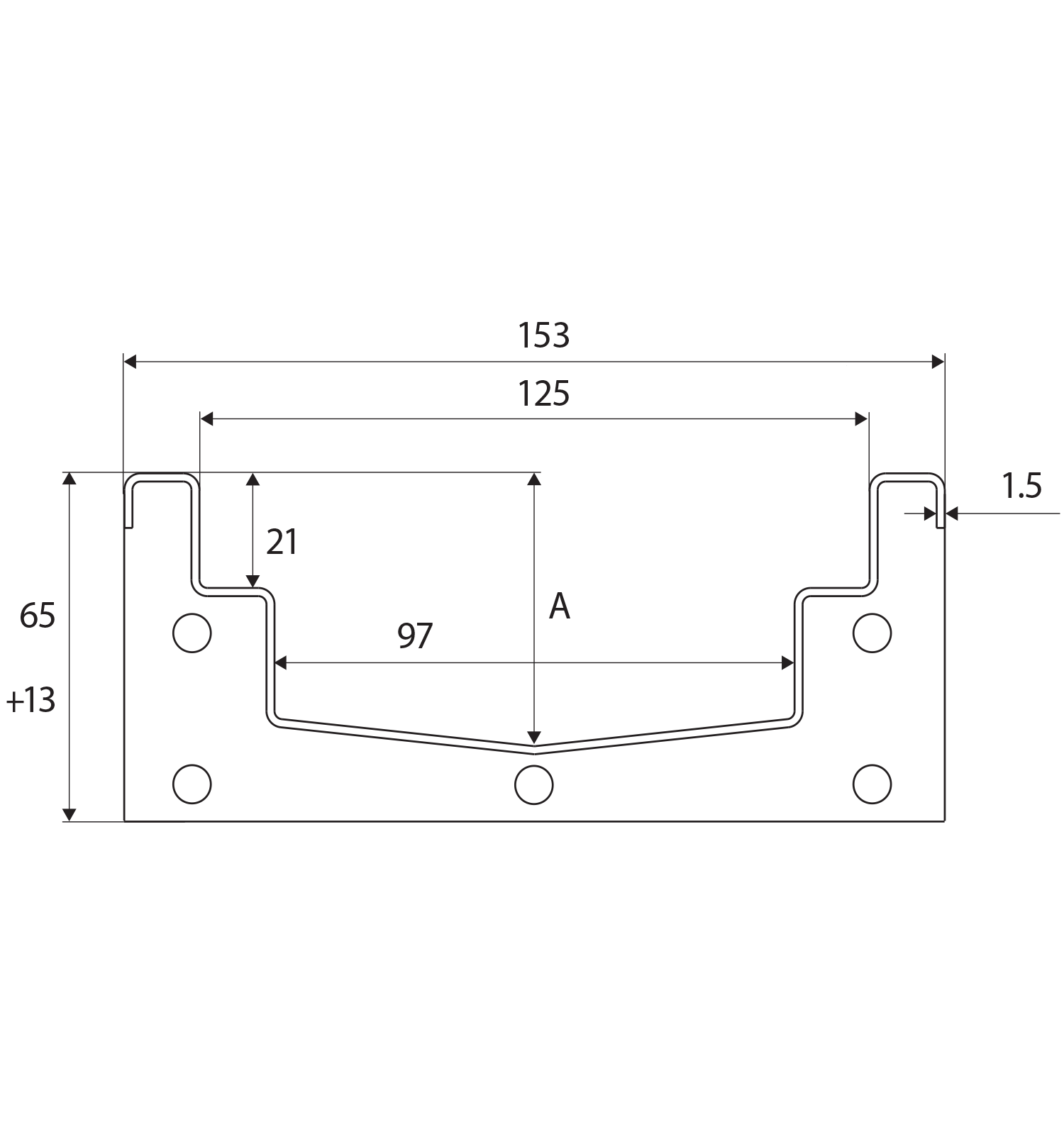

Modular roostergoot 125Modular roostergoot 125 tekening

Modular 125, een smal roostergoot typisch gebruikt bij sanitaire toepassingen (met geperforeerd rooster) of bij industriële toepasssingen (met maasrooster of staafrooster)

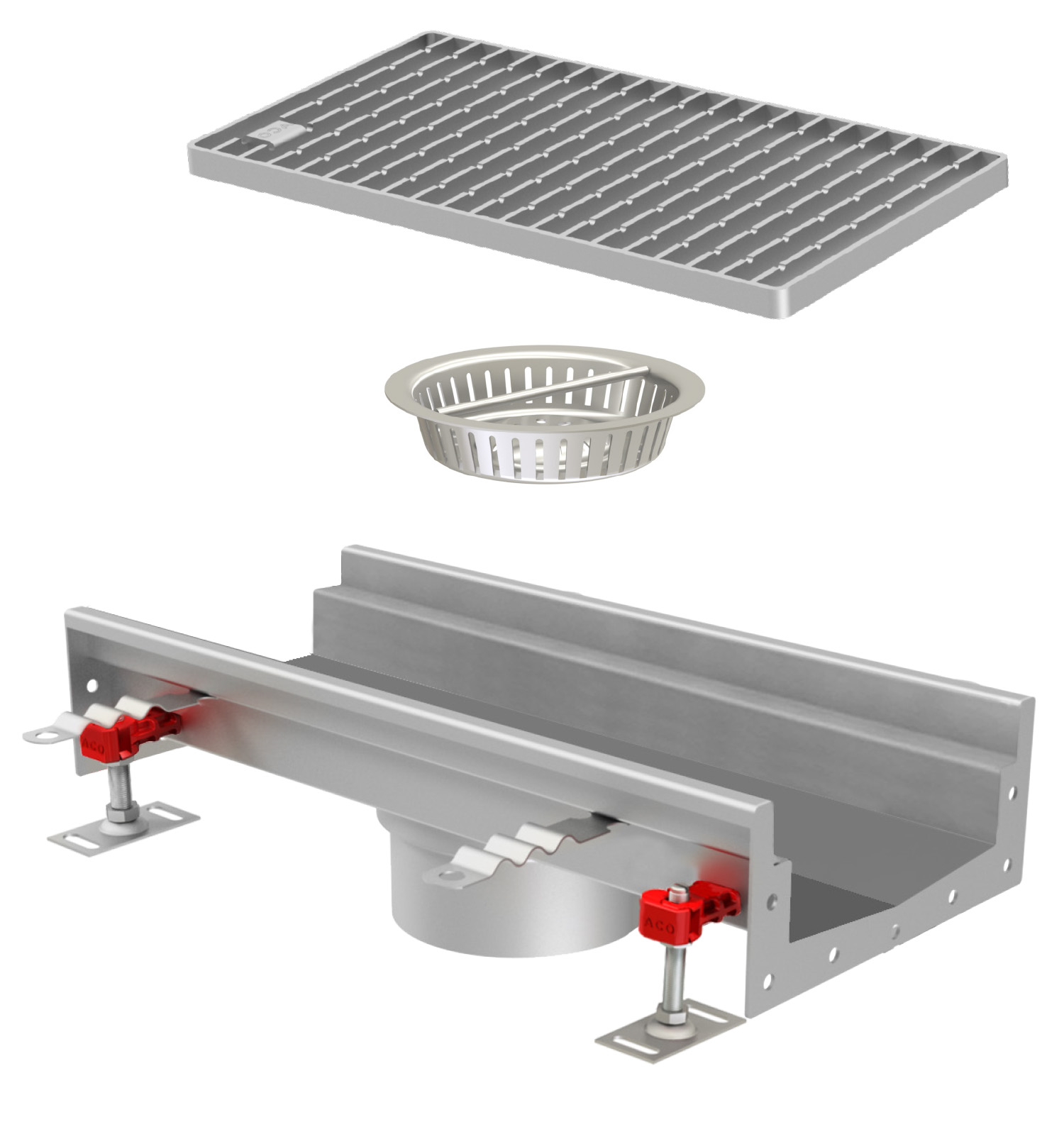

Modular sleufgoot 200
Binnenbreedte 200 mm

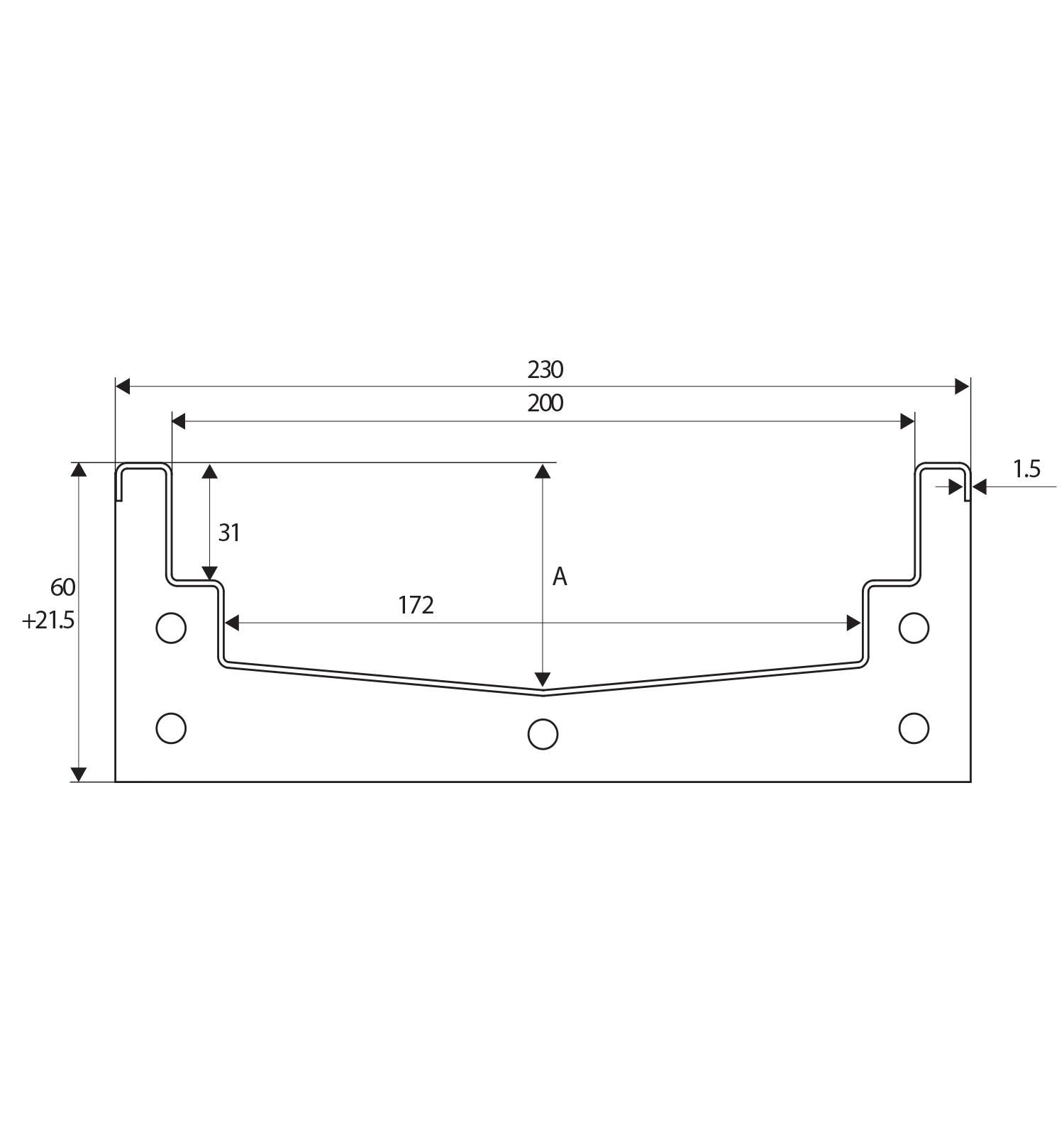

ACO Modular 200 afvoergootTechnische tekening ACO Modular 200

Modular 200, een breder roostergoot, veel gebruikt bij industriële toepassingen (met maas- of staafrooster).

Systeemoverzicht

ACO systeemoverzicht Modular roostergoten uit inox

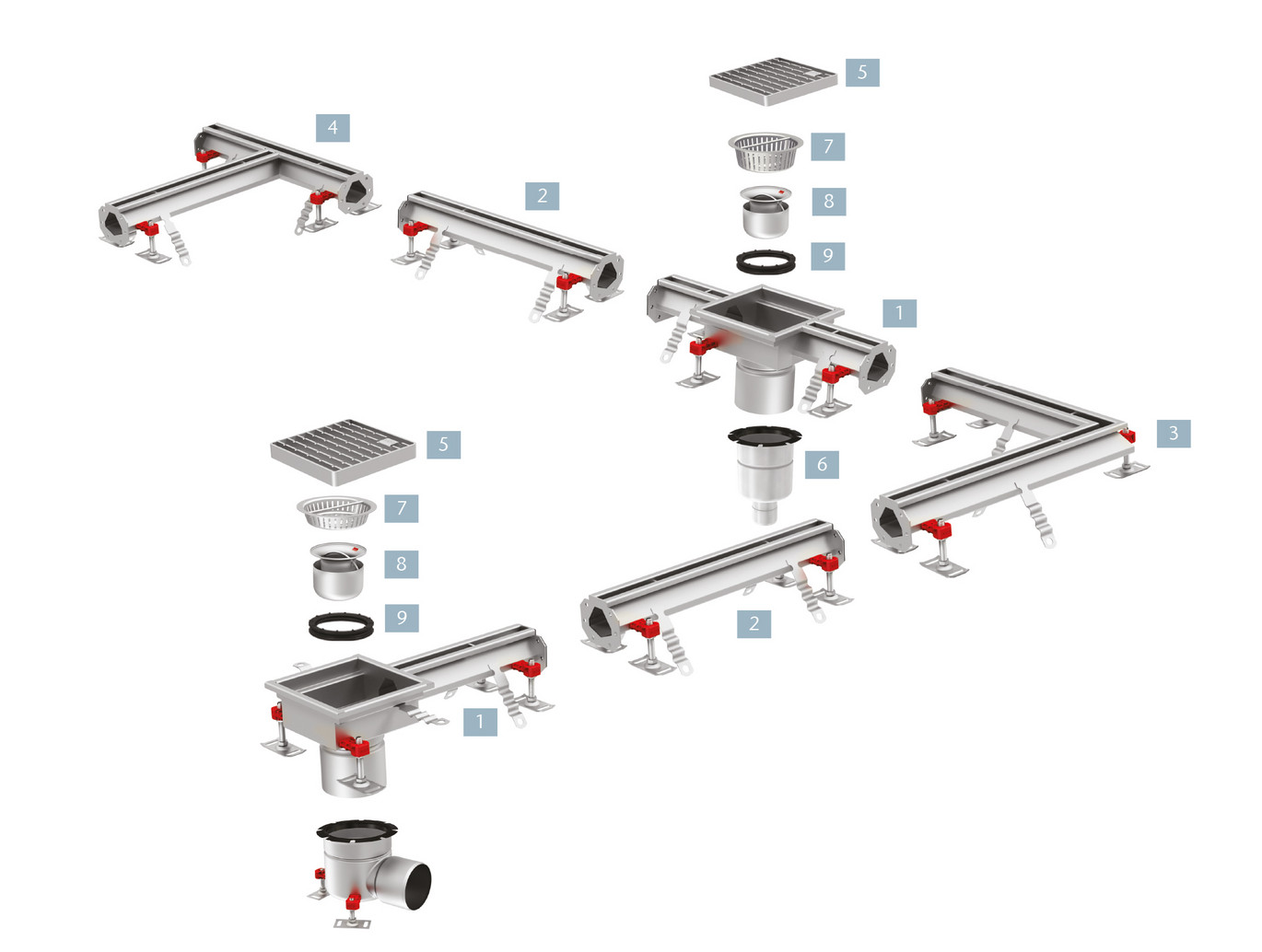

Systeemoverzicht ACO Modular sleufgoten

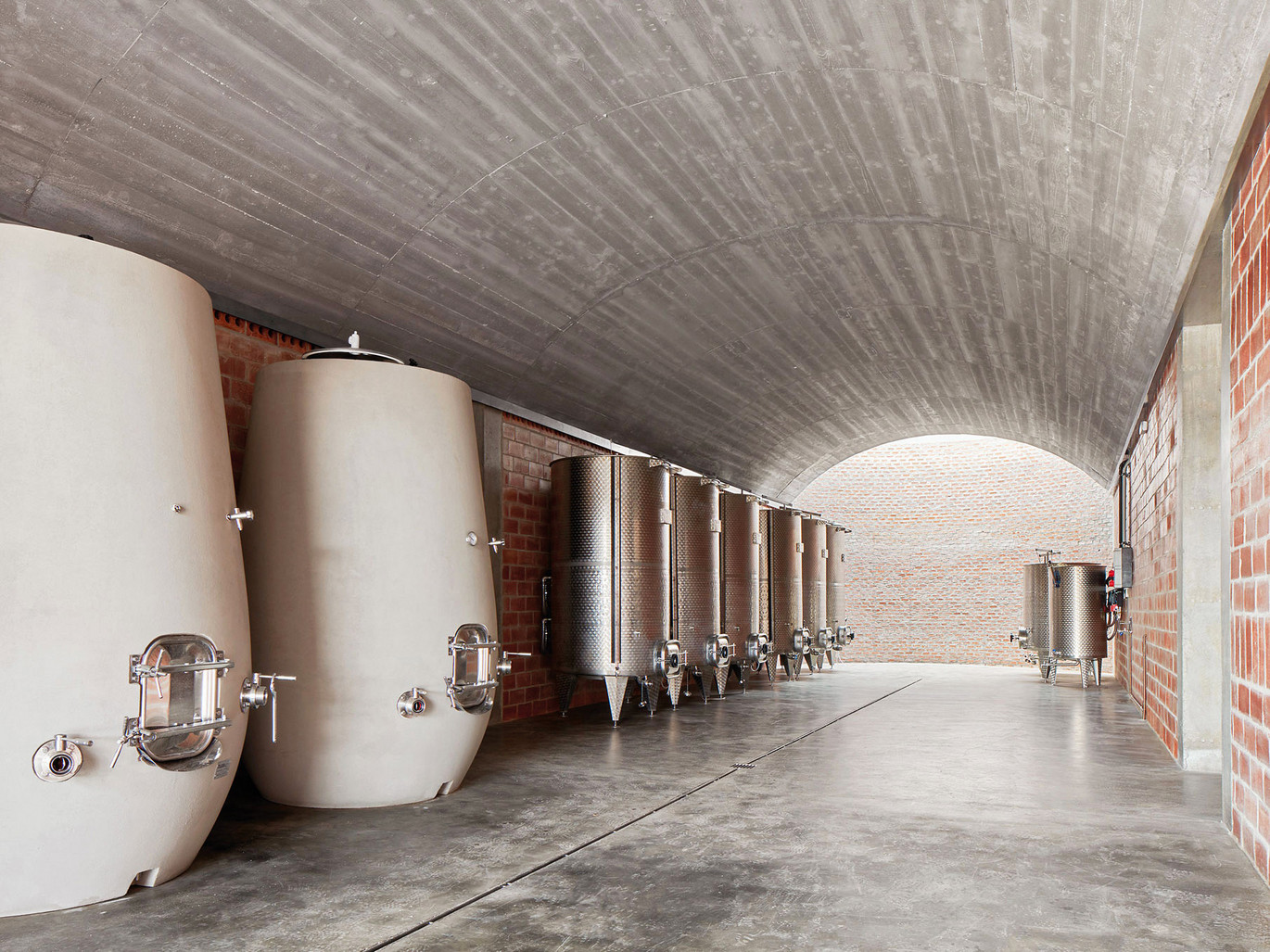

ACO Modular sleufkanalen in wijnmakerij
ACO Modular sleufkanalen in wijnmakerij
Afvoergoten in productiebedrijven, zijn die anders?
70% listeria gevallen in voedingsindustrie terug te leiden tot afwatering
Vooral het verwijderen van vetten, oliën en smeervet (FOG, fats, oils & grease) heeft een directe impact op hoe goed uw afwateringssysteem zal functioneren. Maar waarom is het nu zo belangrijk om FOG en afvalwater goed onder controle te houden in uw productieruimte of keuken?
Afwatering grootkeuken
Verschillende soorten randafwerkingen van een ACO afvoerput uit inox

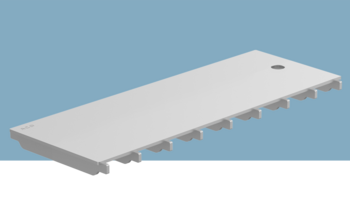

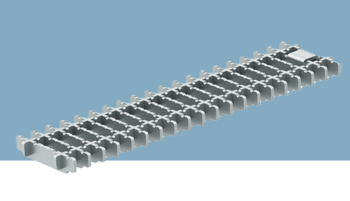

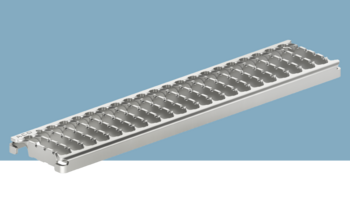

Roosters voor elke situatie

Een rooster kies je in functie van 2 criteria: de benodigde belastingsklasse en de toepassing.

Voor de belastingsklasse kies je welke belastingen het afwateringssysteem moet aankunnen. Rijden er heftrucks in de productieruimte of wordt het enkel belopen door personeel?

Maar niet enkel de belastingsklasse van het rooster speelt hier een rol. Ook de toepassing speelt een rol. Wanneer de vloer vaak nat en dus glad is kies je best voor een anti-slip rooster in plaats van bijvoorbeeld een volle plaat. Maar geen zorgen, we hebben roosters voor elke toepassing.

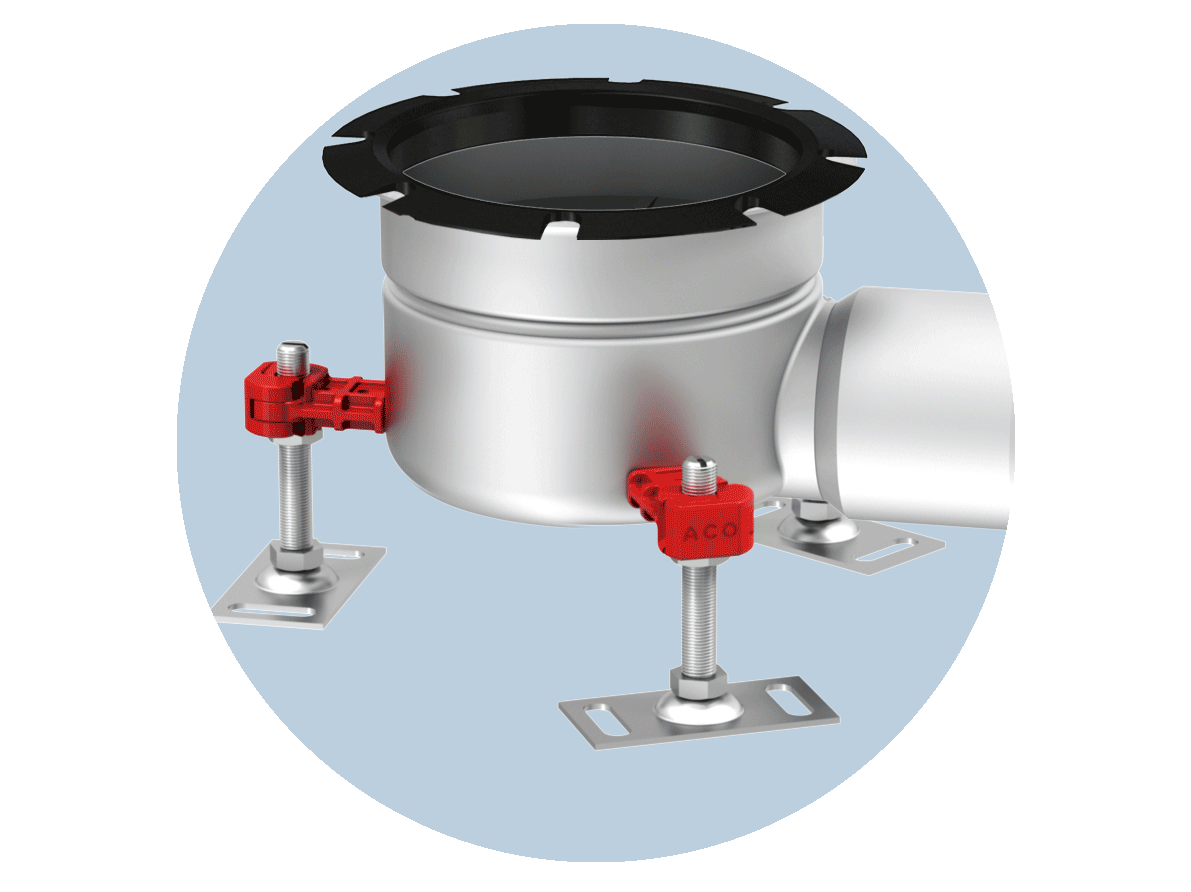

Verticale of horizontale uitloop

Horizontale of verticale uitloop?

Onze roestvrijstalen afvoergoten zijn beschikbaar met verticale of horizontale mofuitlopen. De keuze voor één van beide maak je vooral op basis van de afvoerbuizen op de werf.

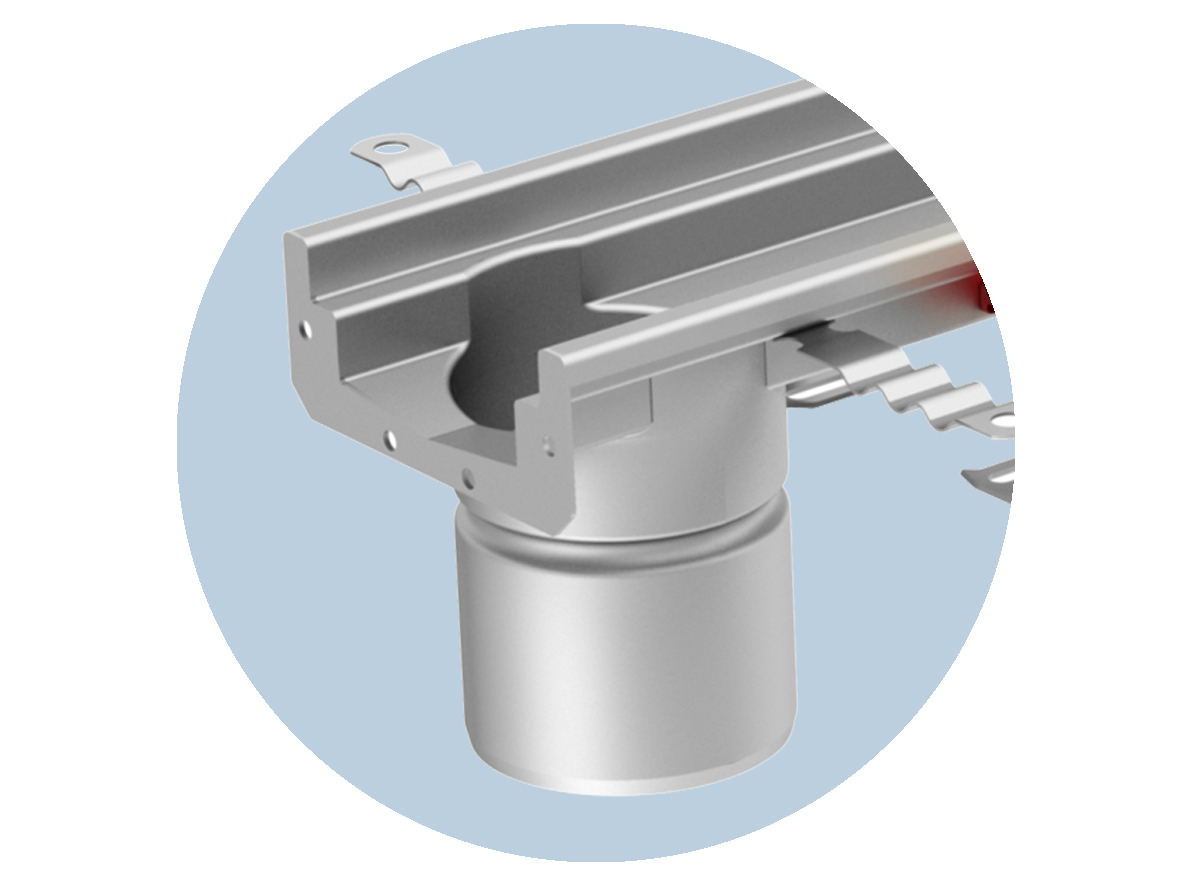

Uitloop Afvoerput

Keuze uit 2 verschillende uitloopdiameters

Om het werk makkelijk te maken kies je best een afwatering met een uitloopdiameter die overeenkomt met die van de buizen op de werf.

We hebben afvoerputten met diameters 75 en 110 mm.

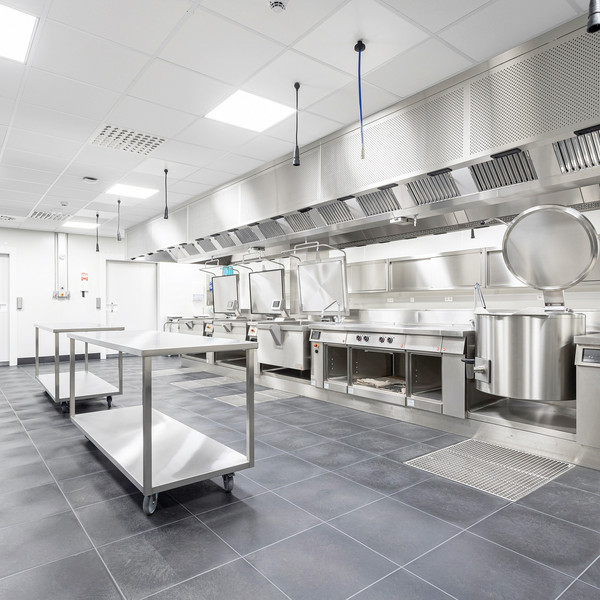

Grootkeuken AZ Groeninge Kortrijk
Een knappe renovatie van de productieruimtes van aardappelverwerkend bedrijf Pomuni in Ranst
Hygienische Afwatering Vloerafvoerputten Vinylseal

Vinylseal voor pvc-vloeren

Het vinylseal is een PVC profiel speciaal ontworpen voor het aanwerken van soepele PVC bevloering. Door de volledig waterdichtheid zijn deze gelaste profielen uitermate hygiënisch. Dit in tegenstelling tot de klassieke verschroefde flens in dewelke vele spleten en barsten ontstaan tussen de profielen en schroeven. Waardoor ze een ideale voedingsbodem zijn voor allerhande vuil en bacteriën.

Bovendien is het een prijsgunstige oplossing en is de plaatsing een fluitje van een cent. De vinylseal bestaat uit een hard grijs profiel en een zwart soepel profiel om de vloer aan te lassen.

Maatwerk

Naast de standaard producten kunnen alle roostergoten worden uitgerust met een aangepaste:

  • Uitlooppositie
  • Diepte
  • Helling
  • Breedte
  • L-vorm en T-vorm
  • Zij-inlaten

Voor afvoergoten langer dan 6 meter hanteren we een specifieke verbindingsmethode om deze op de werf te lassen. Deze methode is hygiënischer dan andere verbindingsmethodes, waterdicht en betrouwbaar op lange termijn.

Tekening op maat gemaakte diepe afvoergoten

Voor toepassingen waar hoge volumes water moeten opgevangen worden biedt een extra diepe (> 200 mm) afvoergoot de oplossing. Deze afvoergoot is beschikbaar als een op maat gemaakte oplossing met een diepte tot 360 mm, zonder extra specificaties.

Indien een nog diepere afvoergoot wordt vereist dan kan dit tot een diepte van 850 mm, afhankelijk van de breedte en rekening houdend met technische beperkingen.

Heb je een project dat maatwerk vereist?

Neem contact met ons op

En vul alvast deze checklist in

Beschermende afdekplaten uit OSB beschermen de inox afvoergoten en -putten tegen puin
