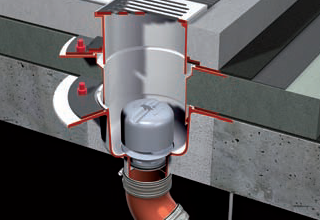

Verticale afvoer op 90°
Productvoordelen
- Bouwmateriaalklasse: A1
- Geteste en praktische brandbeveiligingsoplossingen
- Minimum plaatdikte – voor Fit-in installatie : 150 mm
Productinformatie
- Afvoerlichamen DN 100
- Getest volgens DIN EN 1253-1
- Vervaardigd van gietijzer
- Met sijpelopeningen en aardverbinding
- Uitsparingsmaat: 300 x 500 mm
- Geschikte opzetstukken
Brandbeveiliging
Brandweerstandsklasse R 30 – R 120 getest volgens de Alg. Bouwkundig Vakspecialist: Z-19.17-1527 voor gebruik van een brandbeveiliging geurslot met warmteschild
Infobox
Opmerking: De zijdelingse toevoer DN 50 is geschikt voor aansluitingen op een buis met externe diameter 48 – 54 mm
Opmerking: bij gebruik van het rubbermanchet 5162.15.25 kunt u niet aansluiten op buizen van DN 50.
Zonder zijdelingse toevoer
Bovendeel
Geschikt voor
- Afvoerlichamen Wal-Selecta
- DN 100
Offertetekst
- Vervaardigd van gietijzer
- Diameter aansluitstuk 198 mm
- Afdichtring
- Niet-ontvlambaar wat betreft bouwmateriaalklasse A1
- Om de tweede afdichtmembraan af te dichten
- Met verschroefde flensring
- Met sijpelopeningen
- Verstelbare hoogte: 45 – 100 mm
- Met zwarte grondlaag
- Gewicht: 10,9 kg
Bovendeel
Geschikt voor
- Afvoerlichamen Wal-Selecta
- DN 100
Offertetekst
- Vervaardigd van gietijzer
- Diameter aansluitstuk 198 mm
- Afdichtring
- Niet-ontvlambaar wat betreft bouwmateriaalklasse A1
- Om de tweede afdichtmembraan af te dichten
- Met verschroefde flensring
- Met sijpelopeningen
- Verstelbare hoogte: 45 – 100 mm
- Met witte epoxy coating
- Gewicht: 11,8 kg
Fit-In installatieset
Geschikt voor
- Afvoerlichamen Wal-Selecta
- DN 100
- Verticale uiylaat op 90°
- Zonder zijdelingse toevoer
Offertetekst
- Niet-ontvlambaar wat betreft bouwmateriaalklasse A1
- Voor mortelvrije invoeging in kernboringen: Ø 350 mm
- Afmetingen Fit-In
- Diameter: 340 mm
- Hoogte: 180 mm
- Met alg. bouwk. lev. goedk.: Z‑19.17‑1527
- Gewicht: 7 kg
Brandwerende klok
Geschikt voor
- Afvoerlichamen Wal-Selecta en CR Variant-serie
- DN 100
- Verticale uitlaat op 90°
Offertetekst
- Brandbeveiliging klokvormig geurslot met geïntegreerd brandbeveiligingspatroon
- Brand- en rookslot voor achteraf aanbrengen brandbeveilingsuitrusting op afvoerputten
- Met alg. bouwk. lev. goedk.: Z‑19.17‑1527
- Met lippenafdichting
- Gewicht: 0,6 kg
Afdichtingsring
Geschikt voor
- Alle opzetstukken en bovendelen hebben aansluitstukdiameter 198 mm
- Afvoerelementen Wal-Selecta en CR Variant-serie
- DN 100
- Finor
- 2-delig
- Vervaardigd van roestvrij staal
Offertetekst
- Om de ruimte tussen afvoerelement en opzetstuk af te dichten
- Gewicht: 0,1 kg
