Afvalwater hevelinstallatie Muli-Star DDP

Afbeelding

Productvoordelen

  • Laag gewicht
  • Verschillende inlaathoogtes
  • CFD-geoptimaliseerde waaier
  • Hoge chemische bestendigheid van alle componenten
  • Geschikt voor gebruik stroomafwaarts van vetafscheiders
  • Snelle installatie
  • Klaar voor aansluiting
  • Hoog nuttig volume – max. 185 l
  • Aangepast aan deurmaat: 780 mm

Productinformatie

  • Toepassingsgebieden
    • Stroomafwaarts van vetafscheiders tot NG 15 – in combinatie met luchtbelleninjectie
    • Meerdere wooneenheden
    • Kantoorgebouwen, hotels
    • Ziekenhuizen
  • Tank vervaardigd van polyethyleen
    • Aftapplug R 1"
    • Inspectieopening voor eenvoudig onderhoud, diameter: Ø 130 mm (DDP1), Ø 130 mm en Ø 250 mm (DDP2)
    • Verankering bevestigingsset als beveiliging tegen drijven
    • Aansluiting voor handmembraanpomp DN 50
    • 2 horizontale toevoeraansluitingen DN 150
    • 2 horizontale toevoeraansluitingen DN 150/DN 100
    • 1 verticaal toevoeraansluiting DN 200/DN 150
    • 1 verticaal toevoeraansluiting DN 100/DN 70 - 1 ontluchtingsaansluiting
  • Aansluiting drukleiding
    • Speciale terugslagklep met kogel in behuizing, met ontluchting en fixeerbout
    • Y-vormige buis (broekstuk)
    • Speciaal bevestigingsstuk DN 80 voor elastische aansluiting van de drukleiding met buitendiameter Ø 108 – Ø 114,3 mm (optioneel Ø 88 – Ø 90 mm)
    • Aansluitflens voor afsluitklep DN 80 PN 16
  • 2 pompeenheden
    • 3-fase motor: 400 V, 50 Hz
    • Bescherming IP 68
    • Ingebouwde permanente motorcontrole
    • Verstoppingsvrije vortexwaaier
    • 10 m aansluitkabel
  • Niveauschakeling
    • Pneumatische niveauschakeling met 10 m stuurleiding
    • Optioneel met luchtbelleninjectie (toebehoren)
  • Besturing
    • Beschermingssoort IP 54
    • 1,5 m kabel en CEE-stekker
    • Potentiaalvrije contacten voor collectieve storingsmelding en inbedrijfmelding
  • Getest volgens EN 12050‑1

Infobox

Opmerking: de max. temperatuur mag slechts gedurende korte tijd bereikt worden.

TypeMotorvermogenKenmerkenGranulatieVolume containerTotaal

volume
GewichtArtikel

nummer
P1P2StroomopnameVoltageRev-

teller
Hoogte

inlaat Z 1
Hoogte

inlaat Z 2
Bovenkant inlaat
[kW][kW][A][V][tr/min][mm][l][l][l][l][kg]
Muli-Star DDP 1.11,831,55400140065651101101501011202.00.01
Muli-Star DDP 1.23,45310400280065651101101501241202.00.02
Muli-Star DDP 2.11,831,55400140065951851853001071202.00.04
Muli-Star DDP 2.23,45310400280065951851853001301202.00.05
TypeMotorvermogenKenmerkenKorrelgroottevolumeTotaal

volume
GewichtArtikel

nummer
P1P2EnergieverbruikVoltageRev tellerHoogte inlaat Z1Hoogte inlaat Z2Bovenkant inlaat
Muli-Star DDP 1.11,83 kW1,5 kW5 A400 V1400 tr/min65 mm65 l110 l110 l150 l101 kg1202.00.01
Muli-Star DDP 1.23,45 kW3 kW10 A400 V2800 tr/min65 mm65 l110 l110 l150 l124 kg1202.00.02
Muli-Star DDP 2.11,83 kW1,5 kW5 A400 V1400 tr/min65 mm95 l185 l185 l300 l107 kg1202.00.04
Muli-Star DDP 2.23,45 kW3 kW10 A400 V2800 tr/min65 mm95 l185 l185 l300 l130 kg1202.00.05

Signaaleenheid

Afbeelding
Beschrijving
  • Zelfladend
  • Met vlottend contact
  • Visueel en akoestisch
  • Zonder contactzender
  • Voor montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75 mm (b x h x d)
  • Beschermingstype: IP65
  • Bedrijfsspanning: 230 V/AC 50/60 Hz
  • Stekkerklaar met kabel: 2 m
  • Gewicht: 1,4 kg

Signaalhoorn

Afbeelding
Geschikt voor
  • Signaalapparaat
  • Signaalapparaat met GSM-module
Beschrijving
  • Gewicht: 0,2 kg

Signaalhoorn

Afbeelding
Beschrijving
  • 230V AC
  • Stroomafname: 30mA
  • Ø62x85 mm (L/B x T)
  • Bescherming: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Luchtbelleninjectie

Afbeelding
Geschikt voor
  • Muli-Star DDP
  • Muli-Mini
Beschrijving
  • Voor achteraf aanbrengen op Muli-Mini en Muli-Star DDP afvalwateropvoerinstallaties
  • Met compressor en aansluitstukken
  • Om bedrijfszekerheid te verhogen
  • Om het ontstaan van drijvende lagen aan te pakken (afvalwater met vet)
  • Gewicht: 1,9 kg

Afsluitkraan DN 80

Afbeelding
Geschikt voor
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beschrijving
  • Vervaardigd van gietijzer
  • 8 schroeven en moeren
  • 1 DN 80 afdichting
  • Lengte: 180 mm
  • Gewicht: 19,4 kg

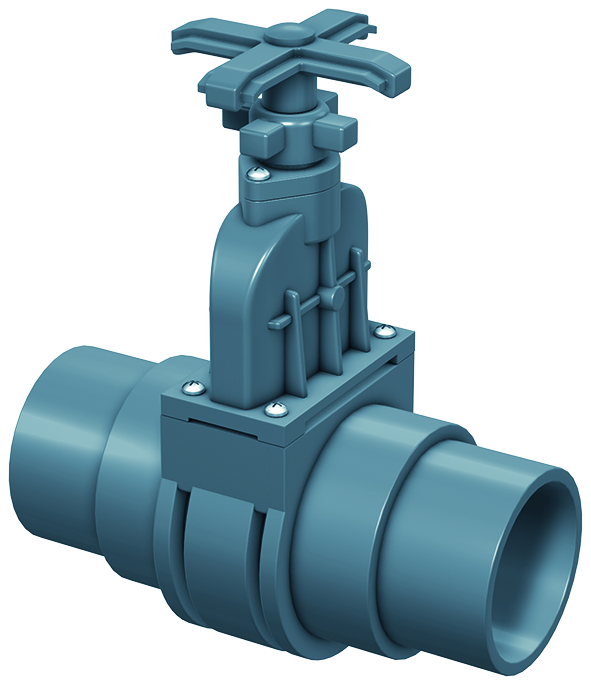

Toevoerafsluiter DN 100

Afbeelding
Geschikt voor
  • Vetafscheider vervaardigd van polyethyleen
  • Zetmeelafscheider vervaardigd van polyethyleen
  • Upstream Tank type 2 en 4
  • LipuMobil – type 0.5
Beschrijving
  • Vervaardigd van PVC
  • Spie-eind Ø110 aan beide zijden voor buissystemen vervaardigd van gietijzer of kunststof
  • Totale afmetingen: 176 x 360 mm (l x h)
  • Gewicht: 5,9 kg

Toevoerafsluiter DN 150

Afbeelding
Geschikt voor
  • Vetafscheider vervaardigd van polyethyleen
  • Zetmeelafscheider vervaardigd van polyethyleen
  • Upstream Tank type 7 tot 10
Beschrijving
  • Vervaardigd van PVC
  • Spie-eind Ø110 aan beide zijden voor buissystemen vervaardigd van gietijzer of kunststof
  • Totale afmetingen: 226 x 420 mm (l x h)
  • Gewicht: 10,2 kg

Toevoerafsluiter DN 200

Afbeelding
Geschikt voor
  • Afvalwateropvoerinstallatie
    • Muli-Star DDP 1/2
  • Vetafscheider vervaardigd van polyethyleen
    • Vanaf NG 20
Beschrijving
  • Vervaardigd van PVC
  • Steekmof 200 mm met lippenafdichtring aan beide zijden
  • Totale afmetingen: 264 x 637 mm (l x h)
  • Gewicht: 8,4 kg

Handmembraanpomp 1½"

Afbeelding
Geschikt voor
  • Afvalwateropvoerinstallatie
Beschrijving
  • Voor bevestiging aan muur
  • Incl. slang
    • Vrije doorlaatbreedte: 48 x 80 mm
  • Incl. slangklem
    • Vrije doorlaatbreedte: 50 x 70 mm
    • Breedte: 12 mm
    • 2 stuks vereist
  • Gewicht: 14,4 kg

Driewegklep 1½"

Afbeelding
Geschikt voor
  • Afvalwateropvoerinstallatie
Beschrijving
  • Voor handmembraanpomp
  • Gewicht: 3,3 kg

Afsluitkraan 1½"

Afbeelding
Geschikt voor
  • Afvalwateropvoerinstallatie
Beschrijving
  • Voor handmembraanpomp
  • Gewicht: 1 kg
