Installation de relevage des eaux usées Muli-Star DDP

Informations sur les produits

  • Nos surfaces
    • En aval des séparateurs de graisses jusqu'à NS 15 - en liaison avec insufflation de bulles d'airr
    • Unités d'habitation multiples
    • Immeubles de bureaux, hôtels
    • Hôpitaux
  • Réservoir en polyéthylène
    • Vidange de fond R 1"
    • Ouverture d'inspection pour faciliter l’entretien, diamètre : 130 mm (DDP1), 130 mm et 250 mm (DDP2)
    • Kit de fixation pour ancrage avec attestation de flottabilité
    • Raccordement pour pompe à membrane manuelle DN 50
    • 2 manchons d’arrivée horizontaux, DN 150
    • 2 manchons d’arrivée horizontaux, DN 150/ DN 100
    • 1 manchon d'arrivée vertical DN 200/DN 150
    • 1 manchon d'arrivée vertical DN 100/DN 70 - 1 manchon de ventilation
  • Livraison raccordement à la ligne
    • Clapet anti-retour spéciale avec bille dans le boîtier du produit
    • Raccord en Y avec évent et vis d'immobilisation
    • Adaptateur spécial DN 80 pour le raccordement élastique de la ligne de distribution avec un diamètre de la canalisation extérieur de 108 - 114,3 mm (en option 88 - 90 mm)
    • Bride de raccordement pour vanne d'arrêt DN 80 PN 16
  • 2 unités de pompage
    • Moteur triphasé : 400 V, 50 Hz
    • Type de protection IP 68
    • Surveillance intégrée permanente des moteurs
    • Turbine Vortex sans bourrages
    • Câble de raccordement de 10 m
  • Commutateur de niveau
    • Commutation pneumatique de niveau avec câble de commande de 10 m
    • En option avec insufflation de bulles d'air (accessoire)
  • Contrôle
    • Type de protection IP 54
    • Câble de 1,5 m et connecteur CEE
    • Signal de défauts collectifs et signalisation de fonctionnement isolés
  • Testé selon la norme EN 12050-1

Boîte info

Note : La température maximale ne peut être atteinte que pendant une courte période.

TypePuissance du moteurDonnées clésGranu

lation
Conteneur de volumeTotal

volume
PoidsArticle

numéro
P1P2Actuel

puissance
Tens-

ion
Trs-

révolutions
Arrivée

hauteur Z 1
Arrivée

hauteur Z 2
Entrée supérieure
[kW][kW][A][V][tr/min][mm][l][l][l][l][kg]
Muli-Star DDP 1.11,831,55400140065651101101501011202.00.01
Muli-Star DDP 1.23,45310400280065651101101501241202.00.02
Muli-Star DDP 2.11,831,55400140065951851853001071202.00.04
Muli-Star DDP 2.23,45310400280065951851853001301202.00.05
TypePuissance du moteurDonnées clésTaille du grainvolumeTotal

volume
PoidsArticle

numéro
P1P2Consommation d'énergieTensionNombre de révolutionsHauteur d'arrivée Z1Hauteur d'arrivée Z2Entrée supérieure
Muli-Star DDP 1.11,83 kW1,5 kW5 A400 V1400 tr/min65 mm65 l110 l110 l150 l101 kg1202.00.01
Muli-Star DDP 1.23,45 kW3 kW10 A400 V2800 tr/min65 mm65 l110 l110 l150 l124 kg1202.00.02
Muli-Star DDP 2.11,83 kW1,5 kW5 A400 V1400 tr/min65 mm95 l185 l185 l300 l107 kg1202.00.04
Muli-Star DDP 2.23,45 kW3 kW10 A400 V2800 tr/min65 mm95 l185 l185 l300 l130 kg1202.00.05

Module de signalisation d'alarme

Texte de l'offre
  • Auto-alimentation
  • Avec contact sans potentiel
  • Visuel et acoustique
  • Sans transmetteur de contact
  • Pour le montage en dehors de la zone potentiellement explosive
  • Dimensions : 175 x 125 x 75 mm L x H x P
  • Type de protection : IP65
  • Tension de service : 230 V/CA 50/60 Hz
  • Prêt à être branché avec un câble : 2 m
  • Poids: 1,4 kg

Corne de signalisation

Convient pour
  • Installation de signaux
  • Installation de signaux avec module GSM
Texte de l'offre
  • Tension de service : 12V CC
  • Consommation d'énergie : 150 mA
  • 172x70x78mm (LxlxP)
  • Degré de protection : IP33
  • Niveau de bruit : 92 dB(A)
  • Poids: 0,2 kg

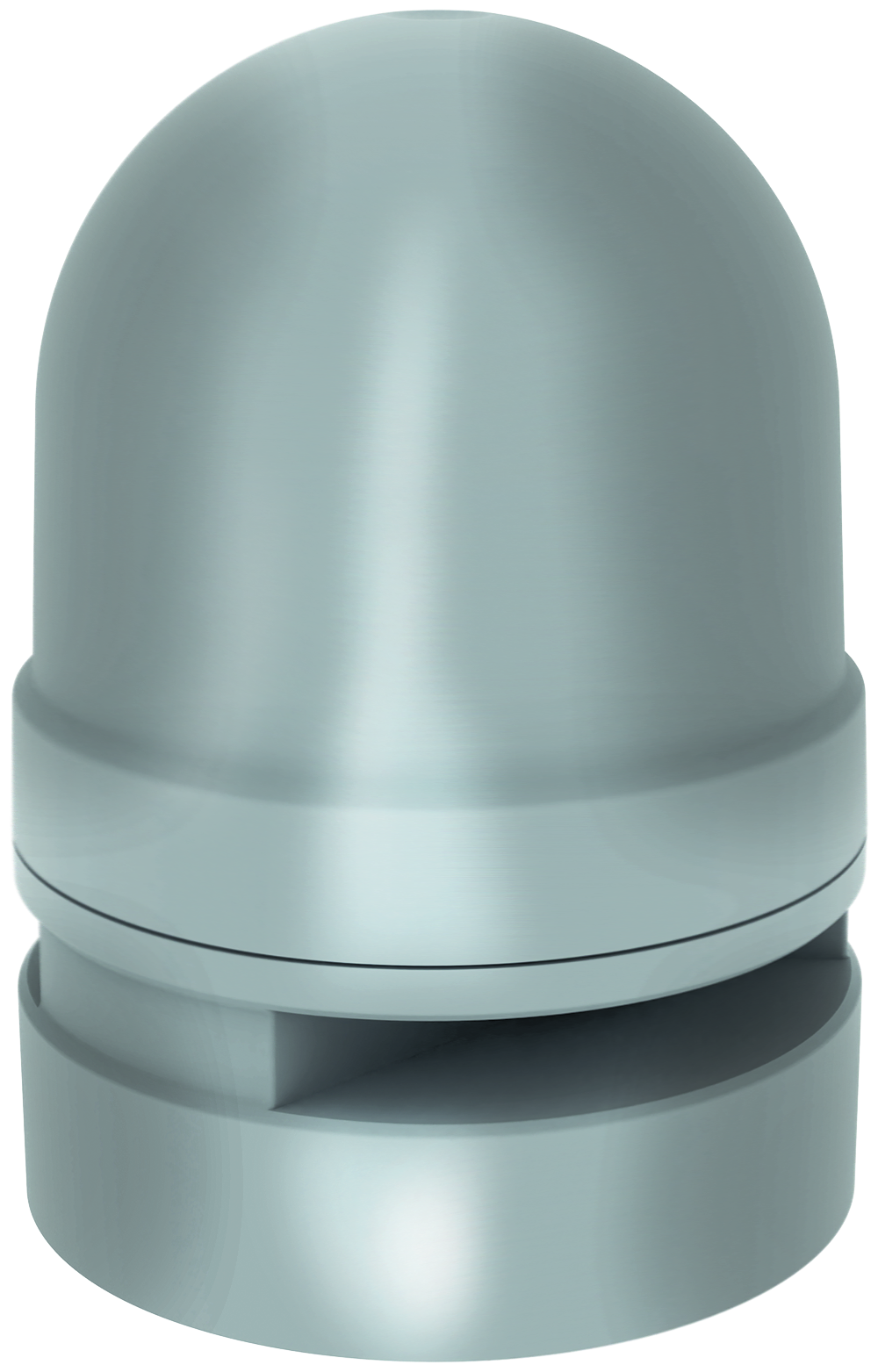

Corne de signalisation

Texte de l'offre
  • 230V CA
  • Consommation électrique : 30mA
  • Ø62x85 mm (L/B x T)
  • Protection : IP66
  • 95 dB(A)
  • Poids: 0,3 kg

Insufflation de bulles d'air

Convient pour
  • Muli-Star DDP
  • Muli-Mini
Texte de l'offre
  • Pour la modernisation des stations de relevage des eaux usées DDP Muli-Mini et Muli-Star
  • Avec compresseur et connecteurs
  • Pour accroître la fiabilité
  • Pour faire face à la génération de couches flottantes (eaux usées contenant des graisses)
  • Poids: 1,9 kg

Vanne d'arrêt DN 80

Convient pour
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Texte de l'offre
  • Fabriqué en fonte
  • 8 vis et écrous
  • 1 joint DN 80
  • Longueur : 180 mm
  • Poids : 21 kg
  • Poids: 19,4 kg

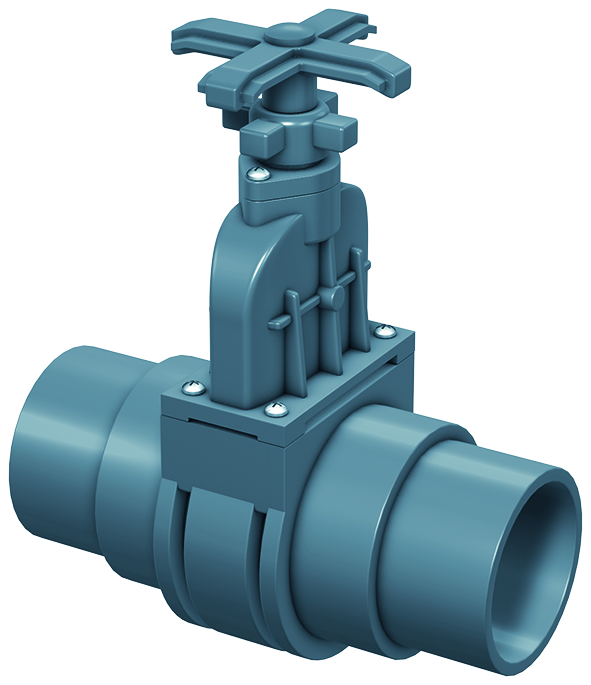

Vanne de tuyau d'arrivée DN 100

Convient pour
  • Séparateur de graisse en polyéthylène
  • Séparateur d'amidon en polyéthylène
  • Installation de prétraitement en amont de type 2 et 4
  • LipuMobil - type 0.5
Texte de l'offre
  • Fabriqué en PVC
  • Embout emboîtable Ø110 des deux côtés pour les systèmes de tuyaux fabriqués en fonte ou en plastique
  • Dimensions totales : 176 x 360 mm (L x H)
  • Poids: 5,9 kg

Vanne de tuyau d'arrivée DN 150

Convient pour
  • Séparateur de graisse en polyéthylène
  • Séparateur d'amidon en polyéthylène
  • Installation de prétraitement en amont de type 7 à 10
Texte de l'offre
  • Fabriqué en PVC
  • Embout emboîtable Ø110 des deux côtés pour les systèmes de tuyaux fabriqués en fonte ou en plastique
  • Dimensions totales : 226 x 420 mm (L x H)
  • Poids: 10,2 kg

Vanne de tuyau d'arrivée DN 200

Convient pour
  • Parc de machines de levage des eaux usées
    • Muli-Star DDP 1/2
  • Séparateur de graisse en polyéthylène
    • De NS 20
Texte de l'offre
  • Fabriqué en PVC
  • Manchon emboîtable de 200 mm avec bague d'étanchéité des deux côtés
  • Dimensions totales : 264 x 637 mm (L x H)
  • Poids: 8,4 kg

Pompe manuelle à membrane 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Texte de l'offre
  • Pour fixation au mur
  • Tuyau inclus
    • Distance d'éclairage : 48 x 80 mm
  • Incl, collier de serrage
    • Distance d'éclairage : 50 x 70 mm
    • Largeur : 12 mm
    • 2 pces requises
  • Poids: 14,4 kg

Vanne à trois voies 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Texte de l'offre
  • Pour la pompe à membrane manuelle
  • Poids: 3,3 kg

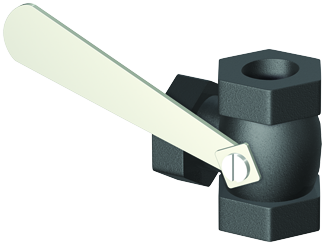

Vanne d'arrêt 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Texte de l'offre
  • Pour la pompe à membrane manuelle
  • Poids: 1 kg
