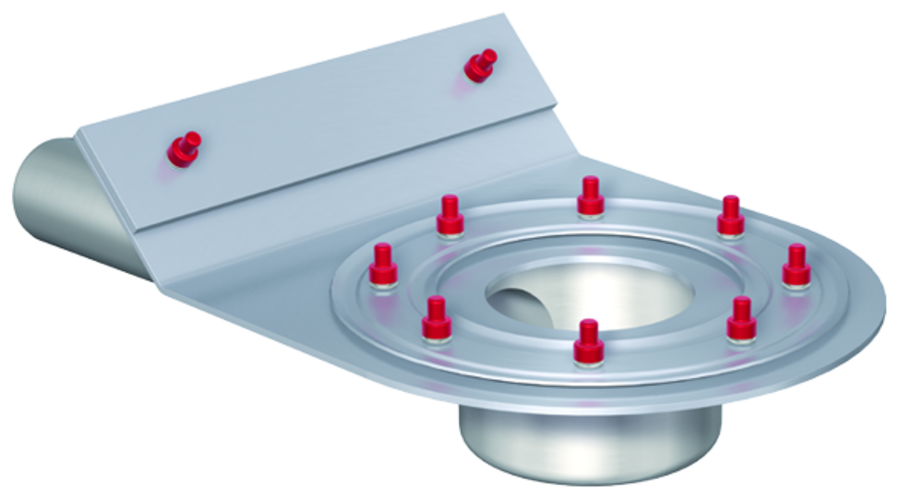

45°-hellingshoek

Afbeelding

Productinformatie

  • Vervaardigd van roestvrij staal, kwaliteit AISI 304
  • Volgens EN 1253-2
  • 1-delig
  • Ongeïsoleerd
  • Met verschroefde klemflens
  • Directe aansluiting op ACO-buissysteem GM-X (aansluiting op andere buistypes met verloopstukken)
Nominale breedteHellinghoek mofDebietGewichtArtikel

nummer
vereist door DINgecontroleerd
[l/s][l/s][kg]
AfbeeldingDN 701,5°1,75,47,60174.78.22
AfbeeldingDN 1001,5°4,568,00174.78.24
Nominale breedteHellinghoek mofDebietGewichtArtikel

nummer
vereist door DINgecontroleerd
DN 701,5°1,7 l/s5,4 l/s7,6 kg0174.78.22
DN 1001,5°4,5 l/s6 l/s8,0 kg0174.78.24

Isolatie-element

Afbeelding
Geschikt voor
  • Attika dakafvoeren DN 100
Beschrijving
  • Vervaardigd van schuimglas
  • Hoogte: 145 mm
  • Gewicht: 2,4 kg

Isolatie-element

Afbeelding
Geschikt voor
  • Attika dakafvoeren DN 70
  • Vlakdakafvoeren
    • Helling aansluitstuk 1,5°
    • DN 40 – DN 70
Beschrijving
  • Vervaardigd van schuimglas
  • Hoogte: 120 mm
  • Gewicht: 2 kg

Afdichtingsmembraan

Afbeelding
Geschikt voor
  • Jet/Spin-serie roestvrij stalen vlakdakafvoeren
  • Attika Spin/Jet dakafvoeren
    • DN 50/DN 70
  • Multiflex vlakdakafvoergoten
    • DN 70/DN 100
Beschrijving
  • Dikte: 4 mm
  • EPDM
  • Gewicht: 0,2 kg

Afdichtingsmembraan

Afbeelding
Geschikt voor
  • Jet/Spin-serie roestvrij stalen vlakdakafvoeren
  • Attika Spin/Jet dakafvoeren
    • DN 50/DN 70
  • Multiflex vlakdakafvoergoten
    • DN 70/DN 100
Beschrijving
  • Dikte: 4 mm
  • PVC-weich
  • Gewicht: 0,3 kg

Afdichtingsmembraan

Afbeelding
Geschikt voor
  • Jet/Spin-serie roestvrij stalen vlakdakafvoeren
  • Attika Spin/Jet dakafvoeren
    • DN 50/DN 70
  • Multiflex vlakdakafvoergoten
    • DN 70/DN 100
Beschrijving
  • Dikte: 4 mm
  • NBR/SBR
  • Gewicht: 0,3 kg

Deksel grindvanger

Afbeelding
Geschikt voor
  • Spin-serie roestvrij stalen vlakplatdakafvoeren
  • Attika Spin dakafvoeren
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Hoogte: 75 mm
  • Gewicht: 1 kg

Deksel grindvanger

Afbeelding
Geschikt voor
  • Spin-serie roestvrij stalen vlakplatdakafvoeren
  • Attika Spin dakafvoeren
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Hoogte: 225 mm
  • Gewicht: 1,6 kg

Opstuwring voor noodoverloop

Geschikt voor
  • Roestvrij stalen vlakdakafvoeren
    • DN 70/DN 100
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Diameter: 324 mm
  • Hoogte: 35 mm
  • Gewicht: 0,7 kg

Attika uitvoering

Afbeelding
Geschikt voor
  • Attika vlakdakafvoeren
    • DN 70
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Met in fabriek aangebrachte bitumen aansluitmanchet
  • Gewicht: 3,9 kg

Attika uitvoering

Afbeelding
Geschikt voor
  • Attika vlakdakafvoeren
    • DN 100
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Met in fabriek aangebrachte bitumen aansluitmanchet
  • Gewicht: 4,6 kg

Grindkorf

Afbeelding
Geschikt voor
  • Vlakdakafvoer vervaardigd van roestvrij staal
Beschrijving
  • Kunststof
  • Gewicht: 0,1 kg

Vergaarbak

Afbeelding
Geschikt voor
  • Attika afvoeren
    • DN 70
Beschrijving
  • Vervaardigd van staal, thermisch verzinkt
  • Met aanvullende interne bekleding
  • Gewicht: 2,4 kg

Vergaarbak

Afbeelding
Geschikt voor
  • Attika afvoeren
    • DN 100
Beschrijving
  • Vervaardigd van staal, thermisch verzinkt
  • Met aanvullende interne bekleding
  • Gewicht: 2,8 kg
