Inclinaison de 45°


Informations sur les produits

  • En acier inoxydable, qualité matériau 304
  • Selon la norme EN 1253-2
  • En 1 partie
  • Sans isolation
  • Avec gorge au niveau de l'emboîtement
  • Raccordement direct au système de canalisation ACO GM-X (raccordement à d'autres types de canalisations avec des pièces de transition)
Largeur nominalePente de tubulureDébitPoidsArticle

numéro
requis par DINvérifié
[l/s][l/s][kg]
ImageDN 701,5°1,75,47,60174.78.22
ImageDN 1001,5°4,568,00174.78.24
Largeur nominalePente de tubulureDébitPoidsArticle

numéro
requis par DINvérifié
DN 701,5°1,7 l/s5,4 l/s7,6 kg0174.78.22
DN 1001,5°4,5 l/s6 l/s8,0 kg0174.78.24

Corps d'isolation

Convient pour
  • Avaloirs pour toit plat Attika Spin DN 100
Description
  • Fabriqué à partir de verre cellulaire
  • Hauteur : 145 mm
  • Poids: 2,4 kg

Corps d'isolation

Convient pour
  • Avaloirs pour toit plat Attika Spin DN 70
  • Avaloirs pour toit plat Jet
    • Pente de tubulure 1,5°
    • DN 40 – DN 70
Description
  • Fabriqué à partir de verre cellulaire
  • Hauteur : 120 mm
  • Poids: 2 kg

Joint de bride

Convient pour
  • Avaloirs pour toit plat en acier inoxydable de la série Jet/Spin
  • Avaloirs pour toit plat Attika Spin/Jet
    • DN 50/DN 70
  • Conduits multiflex pour toit plat
    • DN 70/DN 100
Description
  • Épaisseur : 4 mm
  • Poids : 0,3 kg
  • EPDM
  • Poids: 0,2 kg

Joint de bride

Convient pour
  • Avaloirs pour toit plat en acier inoxydable de la série Jet/Spin
  • Avaloirs pour toit plat Attika Spin/Jet
    • DN 50/DN 70
  • Conduits multiflex pour toit plat
    • DN 70/DN 100
Description
  • Épaisseur : 4 mm
  • Poids : 0,3 kg
  • PVC-weich
  • Poids: 0,3 kg

Joint de bride

Convient pour
  • Avaloirs pour toit plat en acier inoxydable de la série Jet/Spin
  • Avaloirs pour toit plat Attika Spin/Jet
    • DN 50/DN 70
  • Conduits multiflex pour toit plat
    • DN 70/DN 100
Description
  • Épaisseur : 4 mm
  • Poids : 0,3 kg
  • NBR/SBR
  • Poids: 0,3 kg

Couvercle de piège à gravier

Convient pour
  • Conduits d'écoulement à toit plat en acier inoxydable de la série Spin
  • Avaloirs pour toit plat Attika Spin
Description
  • Acier inoxydable, matériau grade 304
  • Hauteur : 75 mm
  • Poids : 1,1 kg
  • Poids: 1 kg

Couvercle de piège à gravier

Convient pour
  • Conduits d'écoulement à toit plat en acier inoxydable de la série Spin
  • Avaloirs pour toit plat Attika Spin
Description
  • Acier inoxydable, matériau grade 304
  • Hauteur : 225 mm
  • Poids : 2,1 kg
  • Poids: 1,6 kg

Anneau de barraget pour trop plein de sécurité

Convient pour
  • Avaloirs pour toit plat en acier inoxydable
    • DN 70/DN 100
Description
  • Acier inoxydable, matériau grade 304
  • Diamètre : 324 mm
  • Hauteur : 35 mm
  • Poids: 0,7 kg

Attika passage de mur

Convient pour
  • Avaloirs pour toit plat Attika Spin
    • DN 70
Description
  • Acier inoxydable, matériau grade 304
  • Avec des travaux montés manchette de raccordement au bitume
  • Poids: 3,9 kg

Attika passage de mur

Convient pour
  • Avaloirs pour toit plat Attika Spin
    • DN 100
Description
  • Acier inoxydable, matériau grade 304
  • Avec des travaux montés manchette de raccordement au bitume
  • Poids: 4,6 kg

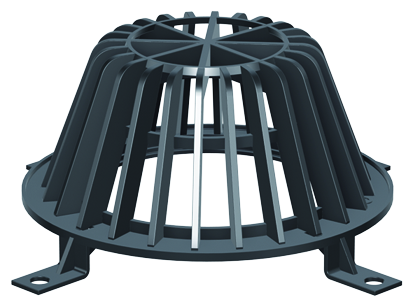

Arrêt gravier

Convient pour
  • Avaloirs pour toit plat Spin en acier inoxydable
Description
  • Plastique
  • Poids: 0,1 kg

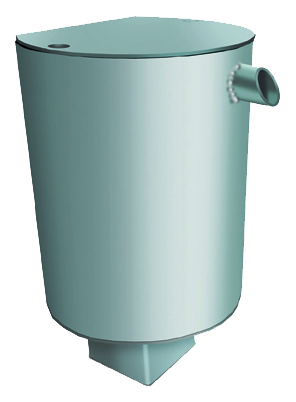

Pot de collecte

Convient pour
  • Conduits d'écoulement de l’attique
    • Spin DN 70
Description
  • En acier, galvanisé à chaud
  • Avec un revêtement intérieur supplémentaire
  • Poids: 2,4 kg

Pot de collecte

Convient pour
  • Conduits d'écoulement de l’attique
    • Spin DN 100
Description
  • En acier, galvanisé à chaud
  • Avec un revêtement intérieur supplémentaire
  • Poids: 2,8 kg
