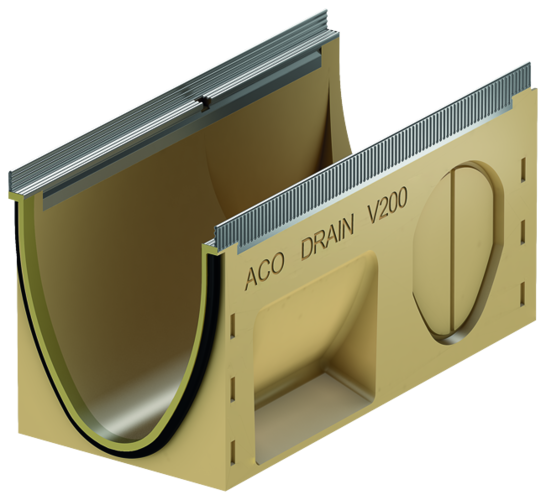

Gootlichaam zonder verval, 500 mm

Productvoordelen

  • Waterdicht afwateringskanaal via Seal in Technology (volgens IKT testafdichting D01185)
    • EPDM-afdichting als standaard in de gootvoeg
    • Gootelement vervaardigd van bestendig ACO-polyesterbeton
    • Eenvoudige installatie zoals gebruikelijk
  • Voor de bescherming van het grondwater
  • Voor de bescherming van gebouwen
  • Voor gecontroleerd regenwaterbeheer
  • Verbeterde zelfreiniging dankzij V-doorsnede en continu gladde kanaalinversie
  • Robuust gootelement
  • Met schroefloze Drainlock-roostervergrendeling

Productinformatie

  • Afwateringskanaal volgens EN 1433 / DIN 19580
  • Nominale wijdte 200 mm
  • Belastingsklassen A 15 – E 6001)
  • Optioneel met randbescherming vervaardigd van verzinkt staal of roestvrij staal
  • Optioneel met of zonder verticale, vloeistofdichte buisverbinding
  • Versie met verticale, vloeistofdichte buisverbinding met lippenlabyrintafdichting (LLS) vervaardigd van NBR
  • *) Gootelementen met LLS buisverbinding hebben een 10 mm grotere retourdikte dan de aansluitbare gootelementen
  • Met zijdelingse geprefabriceerde sectie voor hoek-, T- en kruisverbindingen

Verzinkt staal

AfmetingenTypeGewichtArtikel

nummer
LengteBreedteHoogte
[mm][mm][mm][kg]
5002352650.120,0133531
2905.121,2133541
31510.122,5133551
36520.125,0133571
5002352750.220,6133532
3005.221,9133542
32510.223,3133552
37520.225,9133572

Roestvrij staal

AfmetingenTypeGewichtArtikel

nummer
LengteBreedteHoogte
[mm][mm][mm][kg]
5002352650.120,6133731
2905.121,9133741
31510.123,1133751
36520.125,6133771
5002352750.221,2133732
3005.222,6133742
32510.223,9133752
37520.226,6133772

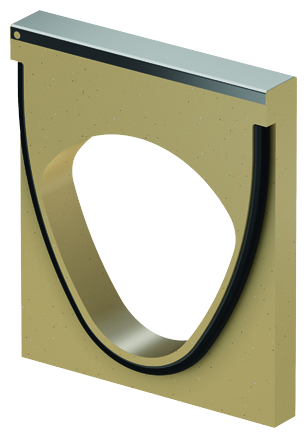

Universele eindplaat

Afbeelding
Geschikt voor
  • V 200 S 0. – 20.
Beschrijving
  • Voor mannelijk en vrouwelijk gooteinde
  • Vervaardigd van kunststof (ABS)
  • Met randbescherming, verzinkt staal
  • Bouwlengte 30 mm
  • Gewicht: 5,6 kg

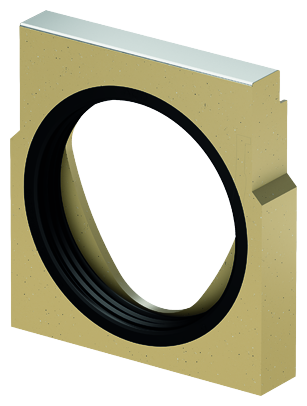

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 S 0.
Beschrijving
  • Voor mannelijk en vrouwelijk gooteinde
  • Vervaardigd van kunststof (ABS)
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 S 5.
Beschrijving
  • Voor mannelijk en vrouwelijk gooteinde
  • Vervaardigd van kunststof (ABS)
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 S 10.
Beschrijving
  • Voor mannelijk en vrouwelijk gooteinde
  • Vervaardigd van kunststof (ABS)
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 S 20.
Beschrijving
  • Voor mannelijk en vrouwelijk gooteinde
  • Vervaardigd van kunststof (ABS)
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm

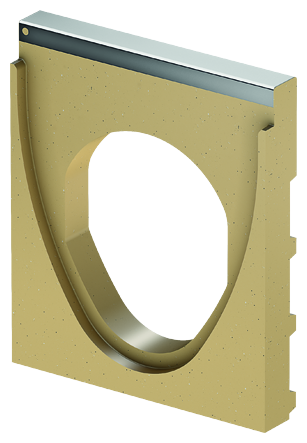

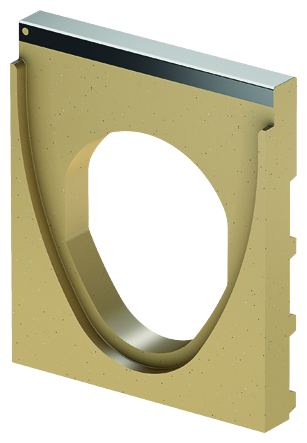

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 S 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 S 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 S 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 S 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 S 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 S 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 S 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 S 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, verzinkt staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

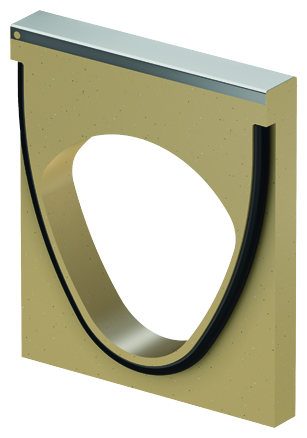

Universele eindplaat

Afbeelding
Geschikt voor
  • V 200 E 0. – 20.
Beschrijving
  • Voor mannelijk en vrouwelijk gooteinde
  • Vervaardigd van kunststof (ABS)
  • Met randbescherming, roestvrij staal
  • Bouwlengte 30 mm
  • Gewicht: 5,6 kg

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 E 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 160 voor horizontale, waterdichte buisverbinding
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 E 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 160 voor horizontale, waterdichte buisverbinding
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 E 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 160 voor horizontale, waterdichte buisverbinding
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm

Eindplaat voor einde van goot (LLD)

Afbeelding
Geschikt voor
  • V 200 E 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 160 voor horizontale, waterdichte buisverbinding
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 E 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 E 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 E 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor wijziging van stromingsrichting

Afbeelding
Geschikt voor
  • V 200 E 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 40 mm
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 E 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 E 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 E 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

Overgangsstuk voor hoek, T- en kruisaansluitingen

Afbeelding
Geschikt voor
  • V 200 E 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met randbescherming, roestvrij staal
  • Bouwlengte 30 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisverbindingen
  • Voor hechting op gootelement

Siliconenvet

Geschikt voor
  • Seal in-techniek
  • NW 100
    • Type 0.0: ca. 40 gootranden
    • Type 10.0: ca. 30 gootranden
    • Type 20.0: ca. 20 gootranden
  • NW 150
    • Type 0.0: ca. 30 gootranden
    • Type 10.0: ca. 20 gootranden
    • Type 20.0: ca. 10 gootranden
  • NW 200
    • Type 0.0: ca. 20 gootranden
    • Type 10.0: ca. 15 gootranden
    • Type 20.0: ca. 12 gootranden
  • NW 300
    • Type 0.0: ca. 10 gootranden
    • Type 10.0: ca. 7 gootranden
    • Type 20.0: ca. 5 gootranden
Beschrijving
  • Komt overeen met de richtlijnen van de UBA (Duits federaal milieubureau) hygiënische smeermiddelen, voedselsmeermiddelen volgens EN ISO 21469, geschikt voor drinkwater, O-ring-compatibel
  • Inhoud: 23 g
    • 0.0 ca. 40 gootvoegen
    • 10.0 ca. 30 gootvoegen
    • 20.0 ca. 20 gootvoegen
  • Gewicht: 0,1 kg

Tussenonderdeel (gietijzer)

Afbeelding
Geschikt voor
  • Multiline vlakke goot
    • Multiline
    • PowerDrain
    • DN/Ø 110
Beschrijving
  • Gietijzer EN-GJS
  • Met verschroefe flensring voor de aansluiting van afdichtmembraan
  • Met sijpelopeningen
  • Gewicht: 13,1 kg

Tussenonderdeel (gietijzer)

Afbeelding
Geschikt voor
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschrijving
  • Gietijzer EN-GJS
  • Met verschroefe flensring voor de aansluiting van afdichtmembraan
  • Met sijpelopeningen
  • Gewicht: 14,4 kg

Brandbeveiligingskit

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
  • Parkeerdekafvoeren Passavant vervaardigd van gietijzer
    • DN 100
    • Verticale uitlaat op 90°
Beschrijving
  • Opmerking:
    • De afvoerwaarde wordt verminderd door gebruik
    • Er moet een Fit-in geïnstalleerd worden voor kernboring
    • aBG: Z-19.53-2439
    • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg

Polyester lijmsamenstelling

Afbeelding
Geschikt voor
  • Voor het lijmen van geprefabriceerd polyesterbetonnen element
Beschrijving
  • Voor lijmen ter plaatse
  • 0,5 kg tank
  • Gewicht: 0,9 kg

Roosterhaak

Afbeelding
Geschikt voor
  • Afdekrooster
Beschrijving
  • Voor het uittillen van de afdekroosters
  • Verzinkt staal
  • Gewicht: 0,3 kg

Roosterhaak, klein

Geschikt voor
  • Maasrooster Q+
  • Composietrooster
  • Roosterprofiel in lengterichting
  • Rooster in lengterichting
Beschrijving
  • Voor het uittillen van de afdekroosters
  • Staal, zwart geverfd
  • Gewicht: 0,2 kg

Roosterhaak voor inspectieopening

Afbeelding
Geschikt voor
  • Sleufkader met inspectieopening
Beschrijving
  • 2 roosterhaken zijn nodig om de inspectieopening eruit te tillen
  • Verzinkt staal
  • Gewicht: 0,5 kg
