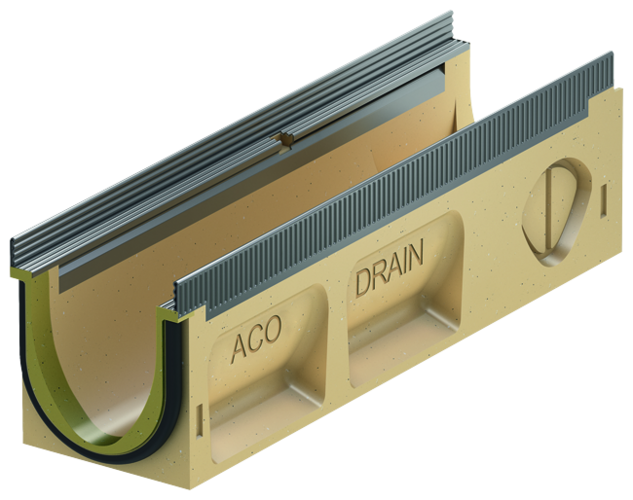

Gootlichaam zonder verval, 500 mm

Productvoordelen

  • Waterdicht afwateringskanaal via Seal in Technology (volgens IKT testafdichting D01185)
    • EPDM-afdichting als standaard in de gootvoeg
    • Gootelement vervaardigd van bestendig ACO-polyesterbeton
    • Eenvoudige installatie zoals gebruikelijk
  • Voor de bescherming van het grondwater
  • Voor de bescherming van gebouwen
  • Voor gecontroleerd regenwaterbeheer
  • Verbeterde zelfreiniging dankzij V-doorsnede en continu gladde kanaalinversie
  • Robuust gootelement
  • Met schroefloze Drainlock-roostervergrendeling

Productinformatie

  • Afwateringskanaal volgens EN 1433 / DIN 19580
  • Nominale wijdte 100 mm
  • Belastingsklassen A 15 – E 6001)
  • Optioneel met randbescherming vervaardigd van verzinkt staal of roestvrij staal
  • Optioneel met of zonder verticale, waterdichte buisverbinding
  • Ontwerp met verticale, waterdichte buisverbinding met lippenlabyrintafdichting (LLS) vervaardigd van NBR
  • Met zijdelings geprefabriceerde sectie voor hoek-, T- en kruisverbindingen (adapter noodzakelijk, verwijzen naar accessoires)
  • *) Gootelementen met LLS buisverbinding hebben een 10 mm grotere retourdikte dan de aansluitbare gootelementen.
    • Voorbeeld: 5.2 past op type 5, 5.0, 5.1

Verzinkt staal

AfmetingenTypeGewichtArtikel

nummer
LengteBreedteHoogte
[mm][mm][mm][kg]
5001351500.18,5132332
1755.19,4132342
20010.110,4132352
25020.112,3132372
5001351600.29,1132333
1855.210,2132343
21010.211,3132353
26020.213,2132373

Roestvrij staal

AfmetingenTypeGewichtArtikel

nummer
LengteBreedteHoogte
[mm][mm][mm][kg]
5001351500.19,6132432
1755.110,8132442
20010.111,8132452
25020.114,1132472
5001351600.210,0132433
1855.211,0132443
21010.212,0132453
26020.213,7132473

Universele eindplaat

Geschikt voor
  • V 100 S 0. – 20.
Beschrijving
  • Voor gootbegin en -einde
  • Vervaardigd van kunststof
  • Verzinkt staal met randbescherming
  • Bouwlengte 20mm
  • Gewicht: 0,4 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 S 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde liplpenabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met verzinkt stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 1,4 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 S 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde liplpenabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met verzinkt stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 1,5 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 S 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde liplpenabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met verzinkt stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 1,7 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 S 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde liplpenabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met verzinkt stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 2,3 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 S 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 1,8 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 S 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 1,9 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 S 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 2,1 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 S 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 2,7 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 S 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 S 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1,1 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 S 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1,3 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 S 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met verzinkt stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1,8 kg

Universele eindplaat

Geschikt voor
  • V 100 E 0. – 20.
Beschrijving
  • Voor gootbegin en -einde
  • Vervaardigd van kunststof (ABS)
  • Met roestvrij stalen randbescherming
  • Bouwlengte 14 mm
  • Gewicht: 0,4 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 E 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met roestvrij stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 1,4 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 E 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met roestvrij stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 1,5 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 E 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met roestvrij stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 1,7 kg

Eindplaat voor einde van goot (LLD)

Geschikt voor
  • V 100 E 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met ingebouwde lippenlabyrintafdichting (LLD) DN/Ø 110 voor horizontale, waterdichte buisverbinding
  • Met roestvrij stalen randbescherming
  • Bouwlengte 30 mm
  • Gewicht: 2,3 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 E 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 1,8 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 E 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 1,9 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 E 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 2,1 kg

Overgangsstuk voor wijziging van stromingsrichting

Geschikt voor
  • V 100 E 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 40 mm
  • Voor hechting op het gootelement
  • Gewicht: 2,7 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 E 0.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 E 5.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1,1 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 E 10.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1,3 kg

Overgangsstuk voor hoek, T- en kruisaansluitingen

Geschikt voor
  • V 100 E 20.
Beschrijving
  • Vervaardigd van polyesterbeton
  • Met roestvrij stalen randbescherming
  • Bouwlengte 14 mm
  • Voor waterdichte aansluiting van hoek-, T- en kruisvoegen
  • Voor hechting op het gootelement
  • Gewicht: 1,8 kg

Siliconenvet

Geschikt voor
  • Seal in-techniek
  • NW 100
    • Type 0.0: ca. 40 gootranden
    • Type 10.0: ca. 30 gootranden
    • Type 20.0: ca. 20 gootranden
  • NW 150
    • Type 0.0: ca. 30 gootranden
    • Type 10.0: ca. 20 gootranden
    • Type 20.0: ca. 10 gootranden
  • NW 200
    • Type 0.0: ca. 20 gootranden
    • Type 10.0: ca. 15 gootranden
    • Type 20.0: ca. 12 gootranden
  • NW 300
    • Type 0.0: ca. 10 gootranden
    • Type 10.0: ca. 7 gootranden
    • Type 20.0: ca. 5 gootranden
Beschrijving
  • Komt overeen met de richtlijnen van de UBA (Duits federaal milieubureau) hygiënische smeermiddelen, voedselsmeermiddelen volgens EN ISO 21469, geschikt voor drinkwater, O-ring-compatibel
  • Inhoud: 23 g
    • 0.0 ca. 40 gootvoegen
    • 10.0 ca. 30 gootvoegen
    • 20.0 ca. 20 gootvoegen
  • Gewicht: 0,1 kg

Geurafsluiter

Geschikt voor
  • Multiline Seal in
    • DN/OD 110
Beschrijving
  • Roestvrij staal (V2A)
  • DN/Ø 110
  • Gewicht: 0,4 kg

Bladvanger

Afbeelding
Geschikt voor
  • Multiline Seal in
    • DN/Ø 100
  • Multiline V 100
Beschrijving
  • DN/Ø uitw. 110 mm
  • Gewicht: 0,5 kg

Geurafsluiter

Afbeelding
Geschikt voor
  • Zandvanger
    • Korte en lange vorm
Beschrijving
  • PP
  • DN/Ø 110
  • Eendelig
  • Gewicht: 0,2 kg

Tussenonderdeel (gietijzer)

Afbeelding
Geschikt voor
  • Multiline vlakke goot
    • Multiline
    • PowerDrain
    • DN/Ø 110
Beschrijving
  • Gietijzer EN-GJS
  • Met verschroefe flensring voor de aansluiting van afdichtmembraan
  • Met sijpelopeningen
  • Gewicht: 13,1 kg

Brandbeveiligingskit

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
  • Parkeerdekafvoeren Passavant vervaardigd van gietijzer
    • DN 100
    • Verticale uitlaat op 90°
Beschrijving
  • Opmerking:
    • De afvoerwaarde wordt verminderd door gebruik
    • Er moet een Fit-in geïnstalleerd worden voor kernboring
    • aBG: Z-19.53-2439
    • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg

Polyester lijmsamenstelling

Afbeelding
Geschikt voor
  • Voor het lijmen van geprefabriceerd polyesterbetonnen element
Beschrijving
  • Voor lijmen ter plaatse
  • 0,5 kg tank
  • Gewicht: 0,9 kg

Roosterhaak

Afbeelding
Geschikt voor
  • Afdekrooster
Beschrijving
  • Voor het uittillen van de afdekroosters
  • Verzinkt staal
  • Gewicht: 0,3 kg

Roosterhaak, klein

Geschikt voor
  • Maasrooster Q+
  • Composietrooster
  • Roosterprofiel in lengterichting
  • Rooster in lengterichting
Beschrijving
  • Voor het uittillen van de afdekroosters
  • Staal, zwart geverfd
  • Gewicht: 0,2 kg

Roosterhaak voor inspectieopening

Afbeelding
Geschikt voor
  • Sleufkader met inspectieopening
Beschrijving
  • 2 roosterhaken zijn nodig om de inspectieopening eruit te tillen
  • Verzinkt staal
  • Gewicht: 0,5 kg
ACO. we care for water
