TopTek Paving Assist, zelfuitlichtend esthetisch klinkerdeksel

TopTek Paving Assist

--------------------------------

Zelfuitlichtend klinkerdeksel uit thermisch verzinkt staal
Voor vulling met klinkers
Beschikbaar met vrije vullingsdiepte van 80 of 120 mm
Geen bijkomende betonvulling vereist
Met gasdrukveer als openingshulp en terugvalbeveiliging
Reuk- en waterdicht deksel door omlopende dichting
Zelfuitlichtende hefsleutels
Tot belastingsklasse tot D 400

Technische info

Technische documenten

Contacteer ons

Klinkerdeksel met openingshulp voor een makkelijke toegang

Zelfuitlichtend klinkerdeksel uit thermisch verzinkt staal met onderliggende gelaste profielversterking en een ingeklemde omlopende dichting maakt het geheel reuk- en druipwaterdicht.

De Toptek Paving Assist heeft een openingshulp met scharnier en gasdrukveer. Een perfecte sluiting en een beveiliging tegen dichtklappen zorgen voor gebruiksgemak. De gasdrukveren worden apart meegeleverd en mogen pas geplaatst worden na volledige uitharding van het beton.

De belastingsklasse is voorzien tot klasse D 400 volgens EN 124/EN 1253-4. Dit deksel is standaard beschikbaar met vrije opening 60 x 60 cm tot en met 100 x 100 cm.

Deze deksels zijn getest en gecertificeerd in reële gebruiksomstandigheden, gevuld met klinkers voor een belastingsklasse tot D 400.

Gelijkaardige deksels op de markt hebben vaak een extra betonvulling nodig om aan de gewenste belastingsklasse te voldoen. Hierdoor verlies je veel tijd en bovendien gaat het ten koste van de vrije vullingshoogte.

Toptek Paving Assist Klinkerdeksel Product

Makkelijk te openen dankzij gasdrukveren

De Toptek Paving Assist heeft een openingshulp met scharnier en gasveer. Een perfecte sluiting en een beveiliging tegen dichtklappen zorgen voor gebruiksgemak. De gasdrukveren worden apart meegeleverd en mogen pas geplaatst worden na uitharding van het beton.

Met de handige 2 in 1 hef- en bedieningsleutels draait men enerzijds de bouten aan of los, anderzijds worden zij aangewend om het deksel uit te lichten.

Doorheen de jaren blijft de schachtafdekking makkelijk te openen, gebruiksvriendelijkheid is gegarandeerd!

Variabele kaderhoogte

De kaderhoogte kies je in functie van de hoogte van de klinkers. Er zijn 2 varianten:

104 mm - vrije vullingshoogte van 80 mm
144 mm - vrije vullingshoogte van 120 mm

Water- en geurdichte uitvoering

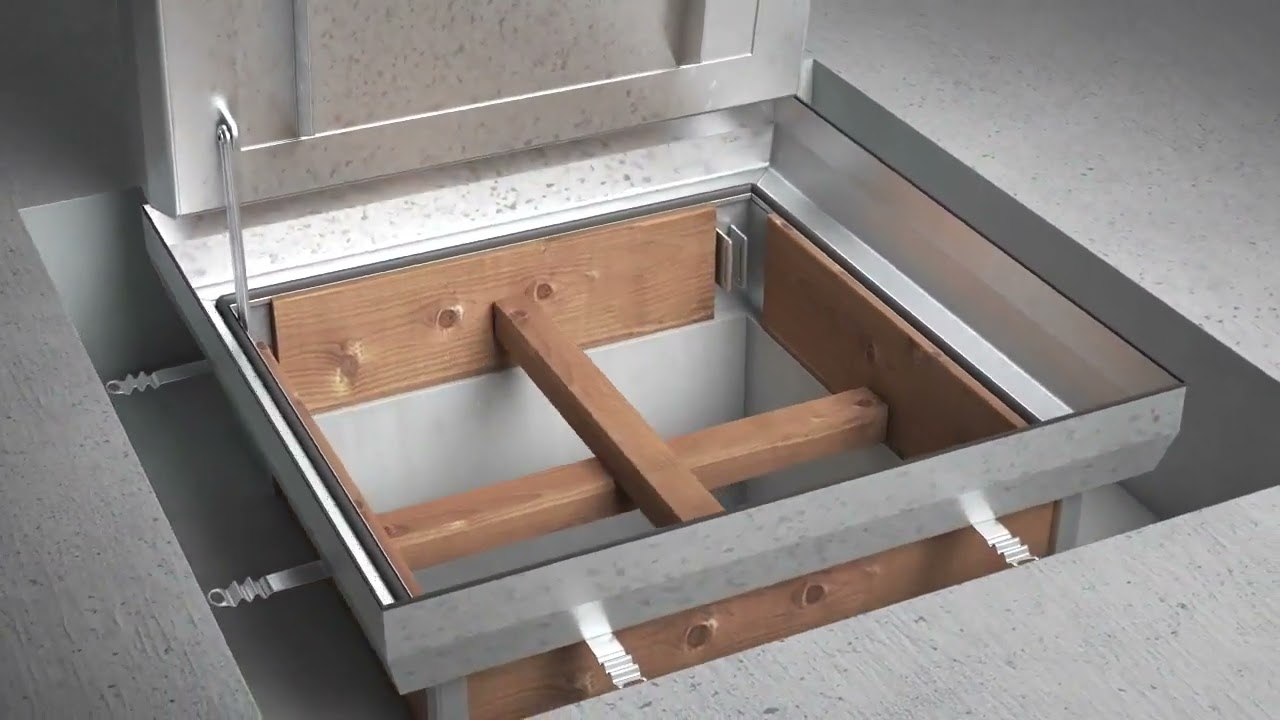

Diverse verankeringvinnen laten een degelijke verankering in de omliggende bevloering toe. Tevens worden er meerdere afstandplaatjes meegeleverd. Tijdens de plaatsing houden ze kader en deksel op dezelfde afstand. De afstandsplaatjes kunnen na uitharding van het beton worden verwijderd.

Een in het kader liggende EPDM-dichtingsring garandeert een water- en geurdichte uitvoering.

Het deksel wordt verschroefd met 4 inox inbusbouten en aldus stevig aangedrukt.

Geen bijkomende betonvulling vereist

Eenmaal geplaatst garandeert het deksel de belastingsklasse (getest en gecertificeerd volgens EN 124), zelfs zonder betonvulling en wapening.

Alle discussies, of een deksel al dan niet volgens de voorschriften correct opgevuld werd, worden dankzij deze oplossing uitgesloten.

De TopTek Paving Assist klinkerdeksels zijn beschikbaar in 2 hoogtes:

Hoogte 104 mm

met vrije vullingsdiepte van 80 mm

ACO TopTek Uniface Assist zelfuitlichtend klinkerdeksel uit thermisch verzinkt staal van 80 mm hoog

Hoogte 144 mm

met vrije vullingsdiepte van 120 mm

ACO TopTek Uniface Assist zelfuitlichtend klinkerdeksel uit thermisch verzinkt staal van 120 mm hoog

Artikelnummer	Vrije opening A x B [mm]	Kadermaat C x D [mm]	Vrije vullingdiepte [mm]	Kaderhoogte [mm]
Belastingsklasse A 15
414504	400 x 400	536 x 570	80	104
414505	500 x 500	636 x 670	80	104
414506	600 x 600	736 x 770	80	104
414507	700 x 700	836 x 870	80	104
414508	800 x 800	936 x 970	80	104
414509	900 x 900	1036 x 1070	80	104
414510	1000 x 1000	1136 x 1170	80	104
Belastingsklasse B 125
414512	400 x 400	536 x 570	80	104
414513	500 x 500	636 x 670	80	104
414514	600 x 600	736 x 770	80	104
414515	700 x 700	836 x 870	80	104
414516	800 x 800	936 x 970	80	104
414517	900 x 900	1036 x 1070	80	104
414518	1000 x 1000	1136 x 1170	80	104
Belastingsklasse C 250
414520	400 x 400	536 x 570	80	104
414521	500 x 500	636 x 670	80	104
414522	600 x 600	736 x 770	80	104
414523	700 x 700	836 x 870	80	104
414524	800 x 800	936 x 970	80	104
414525	900 x 900	1036 x 1070	80	104
414526	1000 x 1000	1136 x 1170	80	104
Belastingsklasse D 400
445624	400 x 400	536 x 570	80	104
445625	500 x 500	636 x 670	80	104
445626	600 x 600	736 x 770	80	104
445627	700 x 700	836 x 870	80	104
445628	800 x 800	936 x 970	80	104
445629	900 x 900	1036 x 1070	80	104
445630	1000 x 1000	1136 x 1170	80	104
445631	400 x 400	539 x 574	120	144
445632	500 x 500	639 x 674	120	144
445633	600 x 600	739 x 774	120	144
445634	700 x 700	839 x 874	120	144
445635	800 x 800	939 x 974	120	144
445636	900 x 900	1039 x 1074	120	144
445637	1000 x 1000	1039 x 1074	120	144
