Afvoerlichaam

Afbeelding

Productvoordelen

  • Gegarandeerde brandbeveiliging
    • Geen aanvullende brandbelasting
    • Brandbeveiligingsklassen: R 30 – R 120
  • Permanente bestendigheid
    • Onderhoudsvriendelijk
    • 100% UV-bestendig
  • Flexibiliteit in afdichting
    • PVC/PE/PP/bitumen
  • Variabele installatie
    • In-situ hoogteaanpassing door middel van gietijzeren verstelring
    • Kan worden gebruikt als noodafwatering
  • Weinig componenten, compacte constructie
    • Kernboringdiameter slechts Ø 160 mm, ook met brandbeveiliging Fit-in
Vind je niet wat je zoekt? Contacteer ons!

Productinformatie

  • Vervaardigd van gietijzer
    • Bouwmateriaalklasse A1, niet-ontvlambaar
    • Met zwarte grondlaag (transportbescherming)
    • Hoge drukbestendigheid > 700 N/mm²
  • Getest volgens EN 1253-2
  • Met vlakke verschroefde klemflens
    • Voor uitsparing noodzakelijk voor schroefdraadlussen
  • Met sijpelopeningen

Hellinghoek mof: 90°

Nominale breedteUitsparingGewichtArtikel

nummer
[mm][kg]
AfbeeldingDN 70160 x 3306,27033.10.12
AfbeeldingDN 100160 x 3306,57034.10.12

Hellinghoek mof: 0°

Nominale breedteUitsparingGewichtArtikel

nummer
[mm][kg]
AfbeeldingDN 70160 x 3806,57053.11.12
AfbeeldingDN 100160 x 3807,57054.11.12
Nominale breedteKernbohrungUitsparingGewichtArtikel

nummer
DN 70160 mm160 mm160 x 330 mm6,2 kg7033.10.12
DN 100160 mm160 mm160 x 330 mm6,5 kg7034.10.12
DN 70160 x 380 mm6,5 kg7053.11.12
DN 100160 x 380 mm7,5 kg7054.11.12
Bovendeel van dubbele vlakdakafvoer

Bovendeel van dubbele vlakdakafvoer

Opzetstukken en roosters van vlakdakafvoerlichamen

Opzetstukken en roosters van vlakdakafvoerlichamen

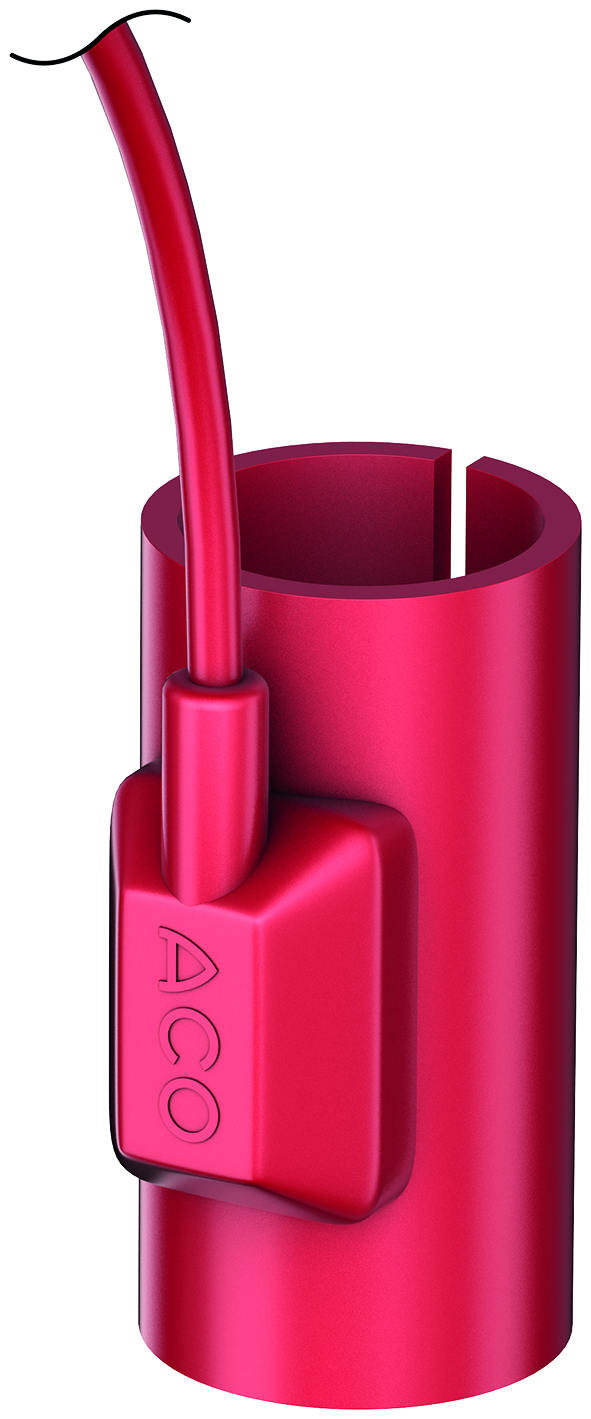

Verwarmingsring met thermostaat

Afbeelding
Geschikt voor
  • Vlakdakafvoeren vervaardigd van roestvrij staal
    • DN 40 – DN 125
  • Attika afvoer vervaardigd van roestvrij staal
    • DN 50 – DN 70
  • Turboflow noodafvoer vervaardigd van roestvrij staal
    • DN 50 – DN 70
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 70 – DN 100
Offertetekst
  • Netaansluiting: 220 – 240 V
  • Beschermingstype: IP 67
  • Aansluitkabel
    • H05RN-F2x1,0
    • Lengte: 1 m
  • Hoogte: 95 mm
  • Nominaal vermogen: 25 W
  • Gewicht: 0,3 kg
Item no.
7000.85.20

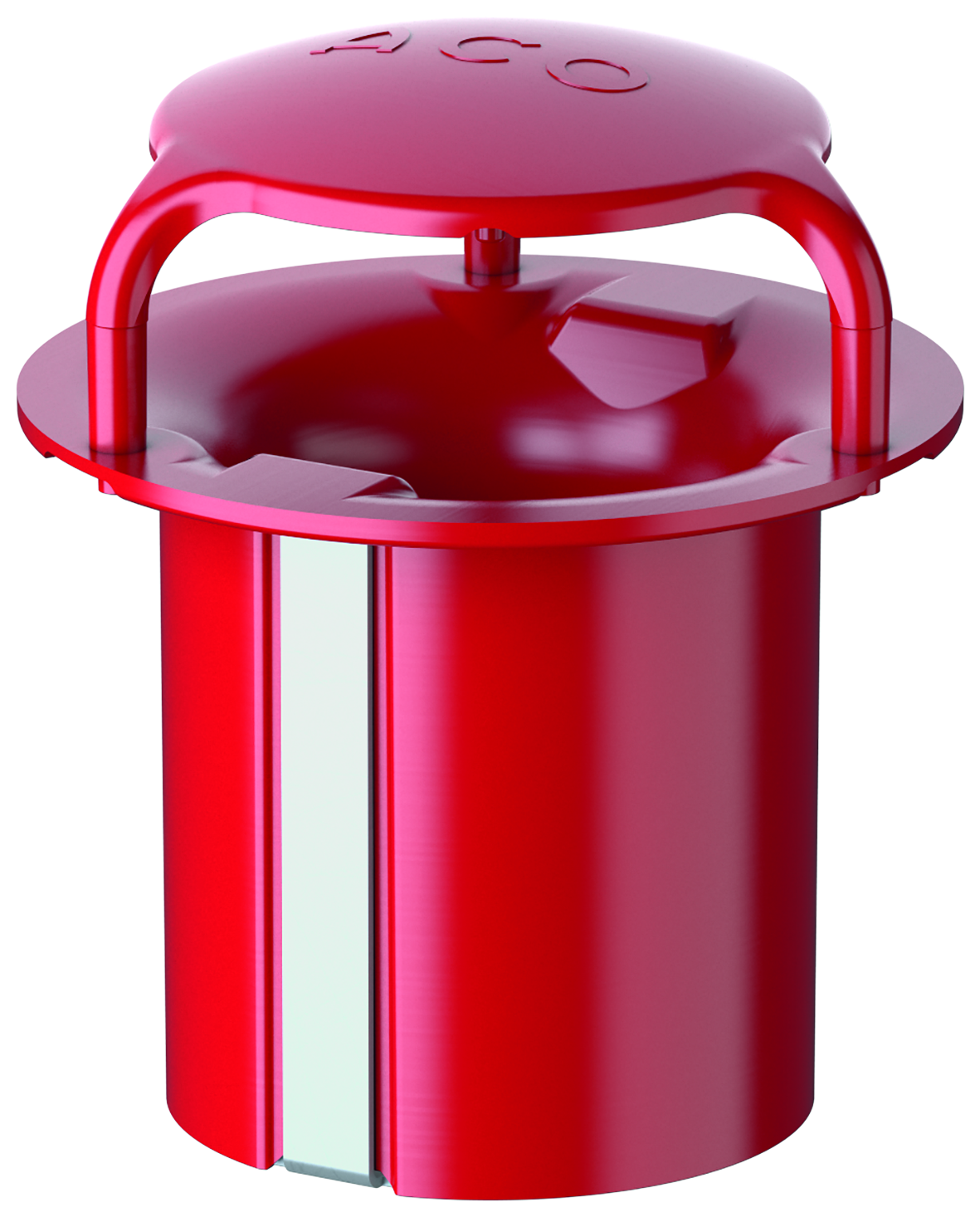

Brandbeveiligingskit

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
  • Parkeerdekafvoeren Passavant vervaardigd van gietijzer
    • DN 70
    • Verticale uitlaat op 90°
Offertetekst
  • Opmerking:
    • De afvoerwaarde wordt verminderd door gebruik
    • Er moet een Fit-in geïnstalleerd worden voor kernboring
    • aBG: Z-19.53-2439
    • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg
Item no.
7033.20.02

Brandbeveiligingskit

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
  • Parkeerdekafvoeren Passavant vervaardigd van gietijzer
    • DN 100
    • Verticale uitlaat op 90°
Offertetekst
  • Opmerking:
    • De afvoerwaarde wordt verminderd door gebruik
    • Er moet een Fit-in geïnstalleerd worden voor kernboring
    • aBG: Z-19.53-2439
    • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg
Item no.
7034.20.02

Isolatie-element voor afvoerlichaam

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 70
    • Verticale uitlaat op 90°
Offertetekst
  • Vervaardigd van PUR
  • Gewicht: 0,5 kg
Item no.
7040.22.02

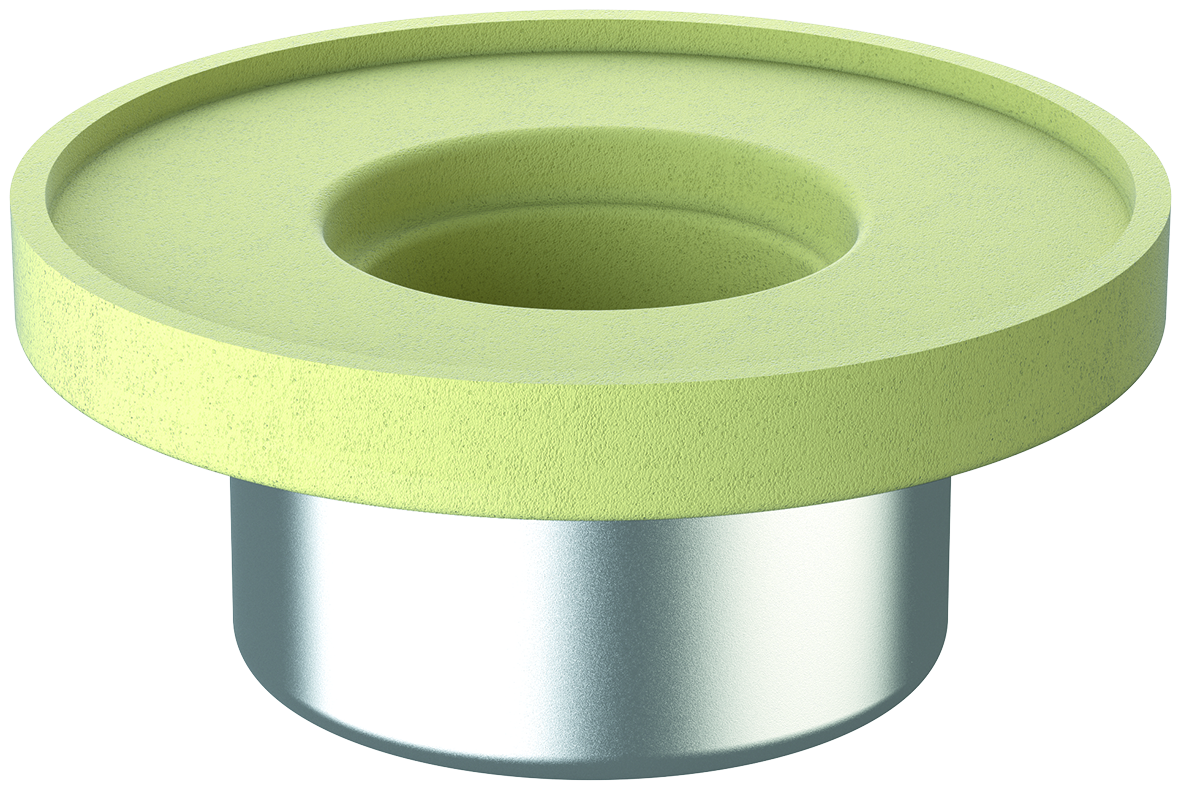

Fit-In

Afbeelding
Geschikt voor
  • Vlakdakafvoeren vervaardigd van gietijzer
    • DN 70
    • Verticale uitlaat op 90°
Offertetekst
  • Materiaal
    • Manchet vervaardigd van roestvrij staal
    • Isolatie vervaardigd van PUR
  • AbZ: Z-19.17-2430
  • AbG: Z-19.53-2439
  • Gewicht: 1,3 kg
Item no.
7033.20.03

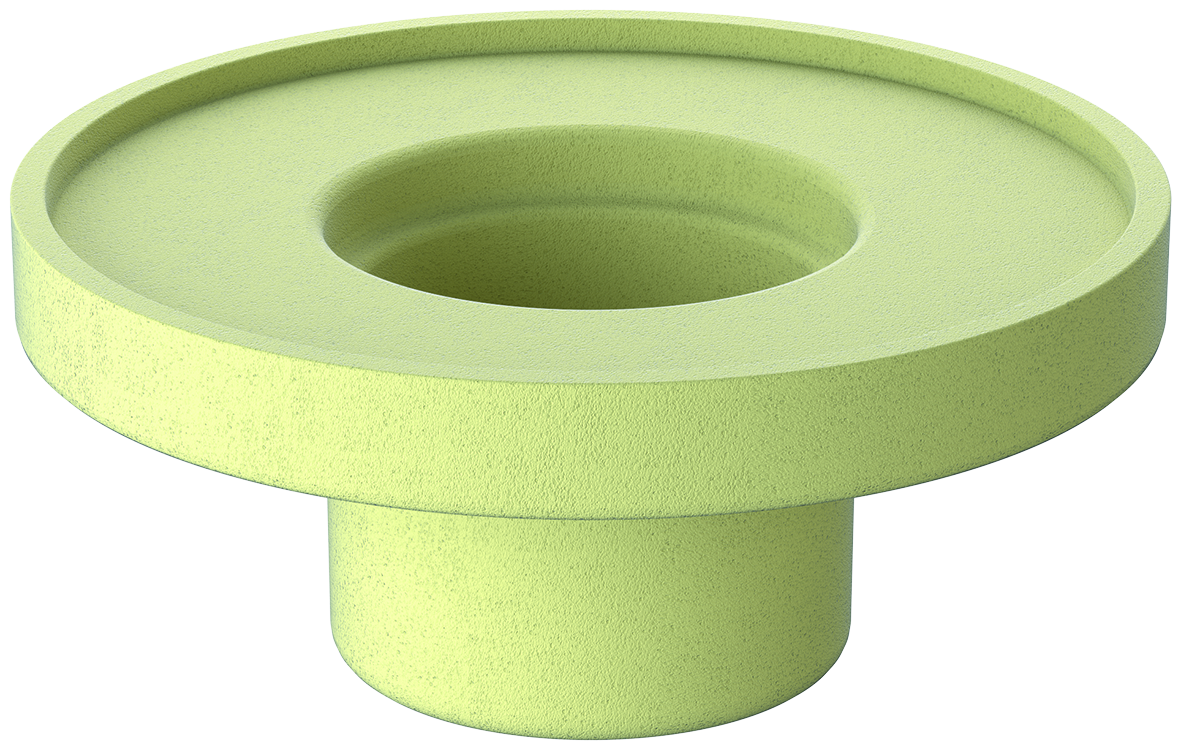

Isolatie-element voor afvoerlichaam

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 100
    • Verticale uitlaat op 90°
Offertetekst
  • Vervaardigd van PUR
  • Gewicht: 0,5 kg
Item no.
7040.21.02

Fit-In

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 100
    • Verticale uitlaat op 90°
Offertetekst
  • Materiaal
    • Manchet vervaardigd van roestvrij staal
    • Isolatie vervaardigd van PUR
  • AbZ: Z-19.17-2430
  • AbG: Z-19.53-2439
  • Gewicht: 1,2 kg
Item no.
7034.20.03

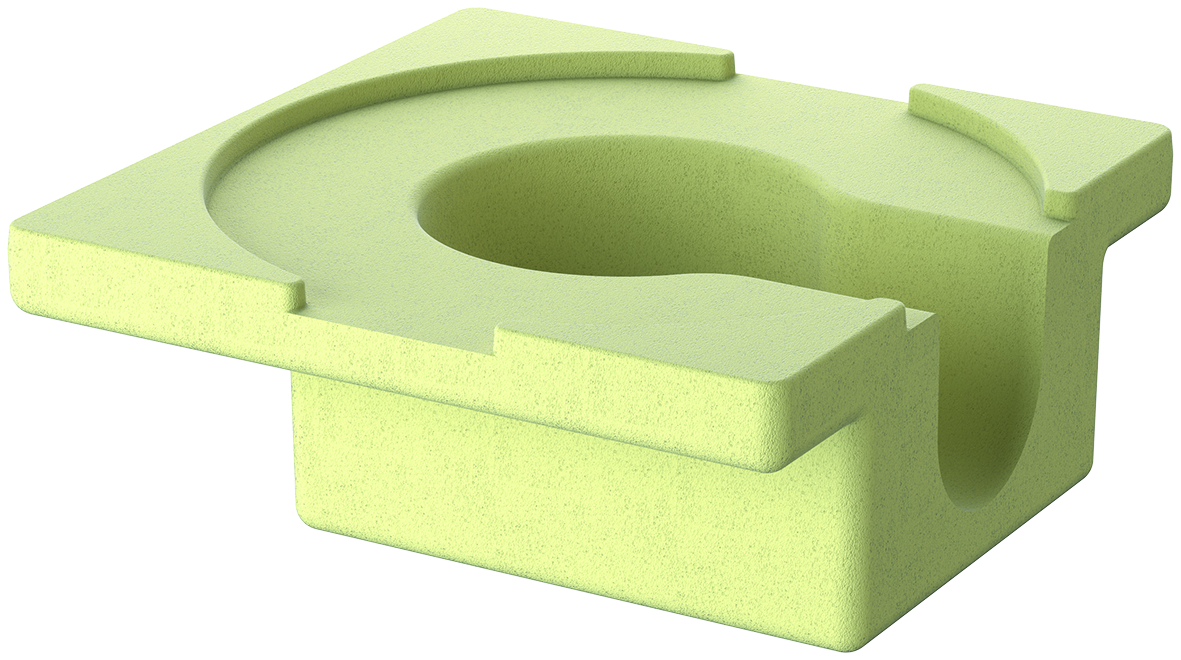

Isolatie-element voor afvoerlichaam

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 70
    • Zijdelingse uitlaat op 0°
Offertetekst
  • Vervaardigd van PUR
  • Gewicht: 0,6 kg
Item no.
7040.34.02

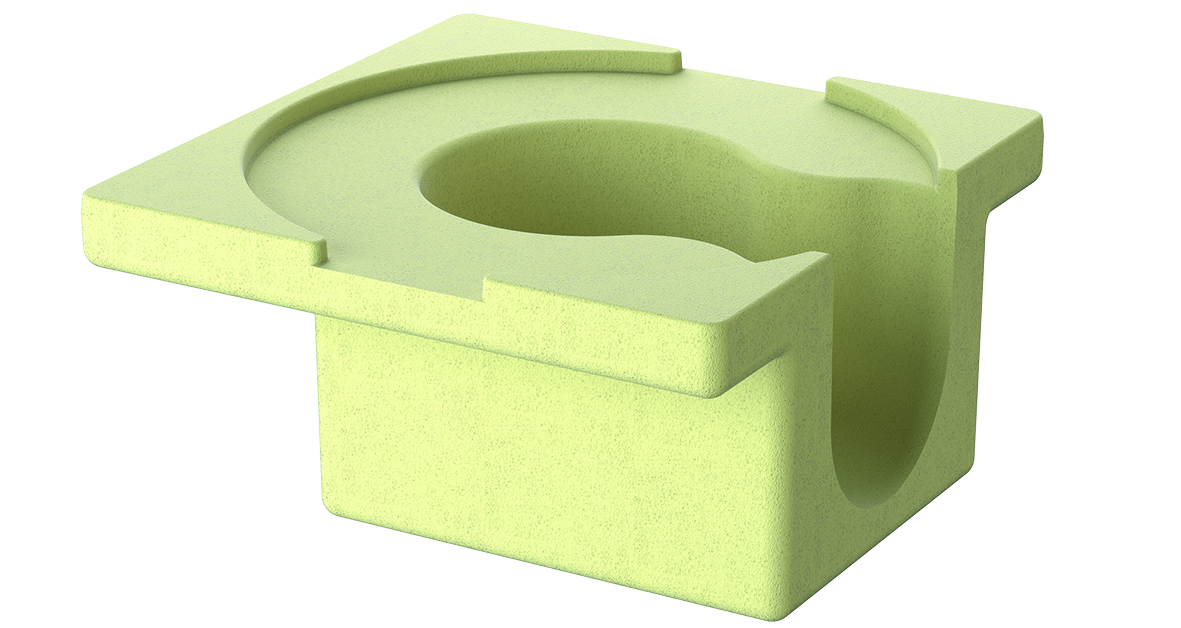

Isolatie-element voor afvoerlichaam

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 100
    • Zijdelingse afvoer op 0°
Offertetekst
  • Vervaardigd van PUR
  • Gewicht: 0,7 kg
Item no.
7040.31.02

7000.03.02 Schlammeimer DN70-100

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 70 – DN 100
    • Zijdelingse en verticale uitlaat
  • Parkeerdekafvoeren Passavant vervaardigd van gietijzer
    • DN 70 – DN 100
  • Bovendeel vervaardigd van gietijzer
    • DN 70/DN 100
Offertetekst
  • Vervaardigd van roestvrij staal
Item no.
7000.03.02

Verstelbare hoogte

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 70/DN 100
  • Parkeerdekafvoeren Passavant vervaardigd van gietijzer
  • Rooster met kader
    • 7000.08.02
    • 7000.44.02
Offertetekst
  • Vervaardigd van gietijzer, met grondlaag
  • Belastingsklasse: M 125
  • Hoogteverstelbaarheid: 25 – 40 mm
  • Gewicht: 1,3 kg
Item no.
7000.05.02

Verstelbare hoogte

Afbeelding
Geschikt voor
  • Vlakdakafvoeren Passavant vervaardigd van gietijzer
    • DN 70/DN 100
  • Parkeerdekafvoeren Passavant vervaardigd van gietijzer
  • Rooster met kader
    • 7000.08.02
    • 7000.44.02
Offertetekst
  • Vervaardigd van gietijzer, met grondlaag
  • Belastingsklasse: M 125
  • Hoogteverstelbaarheid: 45 – 60 mm
  • Gewicht: 1,9 kg
Item no.
7000.06.02

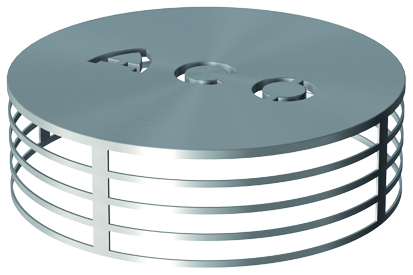

Grindkorf

Afbeelding
Geschikt voor
  • Passavant vlakdakafvoeren
    • DN 70/DN 100
  • Vlakdakafvoeren
    • DN 50
  • Vlakdakafvoeren
    • DN 70
Offertetekst
  • Vervaardigd van roestvrij staal
  • Met 2 bevestigingsschroeven
Item no.
7000.02.00

Hoogteregeling

Afbeelding
Geschikt voor
  • Grindkorf
    • 7000.12.00
    • 7000.02.00
Offertetekst
  • Vervaardigd van roestvrij staal
  • Met 2 bevestigingsschroeven
  • Hoogte: 65 mm
  • Alleen mogelijk in combinatie met grindkorf
  • Gewicht: 0,3 kg
Item no.
7000.11.00

Set afdichtingsmembraan

Afbeelding
Geschikt voor
  • Platdakafvoeren Passavant Spin vervaardigd van gietijzer
    • DN 70/DN 100
  • Platdakafvoeren Spin vervaardigd van gietijzer
    • DN 70
  • Platdakafvoeren Jet vervaardigd van gietijzer
    • DN 50
Offertetekst
  • Bestaande uit:
    • 1 flensafdichting voor tegenflens
    • 1 flensafdichting voor vaste flens
  • Dikte: 4 mm
  • EPDM
  • Gewicht: 0,4 kg
Item no.
5169.20.26

Set afdichtingsmembraan

Afbeelding
Geschikt voor
  • Platdakafvoeren Passavant Spin vervaardigd van gietijzer
    • DN 70/DN 100
  • Platdakafvoeren Spin vervaardigd van gietijzer
    • DN 70
  • Platdakafvoeren Jet vervaardigd van gietijzer
    • DN 50
Offertetekst
  • Bestaande uit:
    • 1 flensafdichting voor tegenflens
    • 1 flensafdichting voor vaste flens
  • Dikte: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg
Item no.
5169.30.26

Set afdichtingsmembraan

Afbeelding
Geschikt voor
  • Platdakafvoeren Passavant Spin vervaardigd van gietijzer
    • DN 70/DN 100
  • Platdakafvoeren Spin vervaardigd van gietijzer
    • DN 70
  • Platdakafvoeren Jet vervaardigd van gietijzer
    • DN 50
Offertetekst
  • Bestaande uit:
    • 1 flensafdichting voor tegenflens
    • 1 flensafdichting voor vaste flens
  • Dikte: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
Item no.
5169.40.26
