Zijdelingse afvoer op 1,5°

Productvoordelen

  • Bouwmateriaalklasse: A1
  • Geteste en praktische brandbeveiligingsoplossingen
  • Geluidsisolatie getest volgens EN 4109/VDI 4100:2012
    • Geluidsniveau: LAFmax ≤ 22 dB(A)

Productinformatie

  • Gietijzer, materiaal EN-GJL-200
  • Getest volgens EN 1253-1
  • Oppervlak naar keuze:
    • Epoxywit (eenvoudig-te-reinigen bekleding)
    • Met zwarte grondlaag (transportbescherming)
  • Aansluiting op alle standaard afdichtingssystemen
  • Buisverbinding SML volgens: EN 877
  • Selectie opzetstukken
FlensdesignUitsparingDebietOppervlakGewichtArtikel

nummer
[mm][l/s][kg]
AfbeeldingSteunrand360 x 1701,6Met grondlaag4,75169.20.20
AfbeeldingSteunrand360 x 1701,6Gecoat met chemisch bestendige witte epoxy4,75169.70.20
AfbeeldingKleefrand360 x 1801,6Met grondlaag8,35170.30.20
AfbeeldingKleefrand360 x 1801,6Gecoat met chemisch bestendige witte epoxy8,35170.80.20
AfbeeldingVerschroefde klemflens360 x 1801,6Met grondlaag8,95171.40.20
AfbeeldingVerschroefde klemflens360 x 1801,6Gecoat met chemisch bestendige witte epoxy8,95171.90.20
UitsparingDebietGewichtArtikel

nummer
Steunrand360 x 170 mm1,6 l/sZonder zijdelingse toevoer4,7 kg5169.20.20
Kleefrand360 x 180 mm1,6 l/sZonder zijdelingse toevoer8,3 kg5170.30.20
Verschroefde klemflens360 x 180 mm1,6 l/sZonder zijdelingse toevoer8,9 kg5171.40.20
Steunrand360 x 170 mm1,6 l/sZonder zijdelingse toevoer4,7 kg5169.70.20
Kleefrand360 x 180 mm1,6 l/sZonder zijdelingse toevoer8,3 kg5170.80.20
Verschroefde klemflens360 x 180 mm1,6 l/sZonder zijdelingse toevoer8,9 kg5171.90.20
Standaard opzetstukken voor Passavant afvoerlichamen

Standaard opzetstukken voor Passavant afvoerlichamen

Opzetstukken voor composiet afdichting voor afvoerlichaam

Opzetstukken voor composiet afdichting voor afvoerlichaam

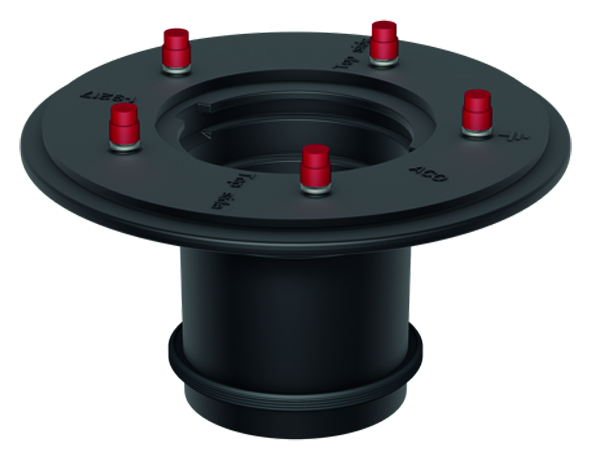

Bovendeel

Afbeelding
Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Offertetekst
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk: 125 mm
  • Met afdichtring
  • Met verschroefde flensring
  • Hoogteverstelbaarheid: 50 – 104 mm
  • Met zwarte grondlaag
  • Gewicht: 7,8 kg
Item no.
5145.52.50

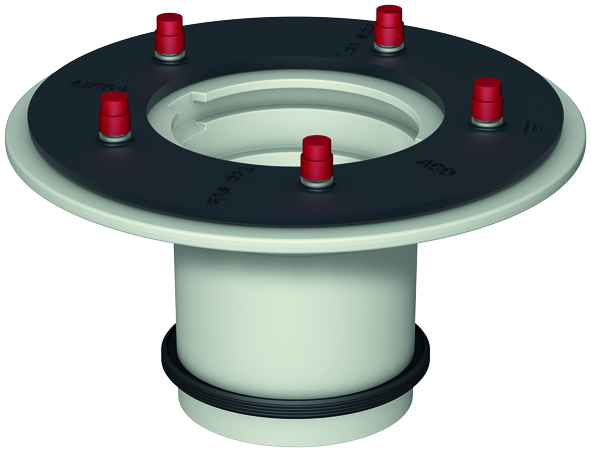

Bovendeel

Afbeelding
Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Offertetekst
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk: 125 mm
  • Met afdichtring
  • Met verschroefde flensring
  • Hoogteverstelbaarheid: 50 – 104 mm
  • Wit geëpoxeerd
  • Gewicht: 7,7 kg
Item no.
5145.57.50

Uitbreiding

Afbeelding
Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Offertetekst
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Uitbreiding tot max. 110 mm
  • Met afdichtring
  • Gewicht: 0,9 kg
Item no.
5145.50.50

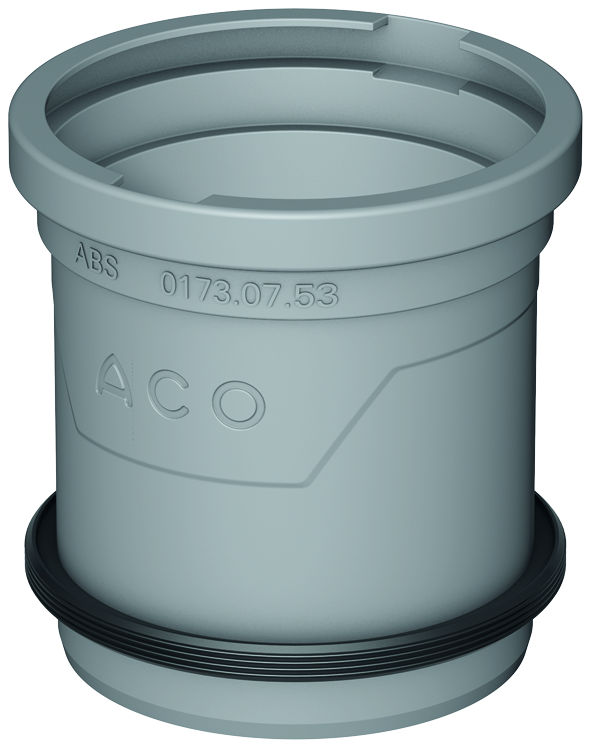

Aansluitstuk

Afbeelding
Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Offertetekst
  • Kunststof
  • Hoogteverstelbaarheid: 35 – 90
  • Met afdichtring
  • Gewicht: 0,3 kg
Item no.
5171.83.20

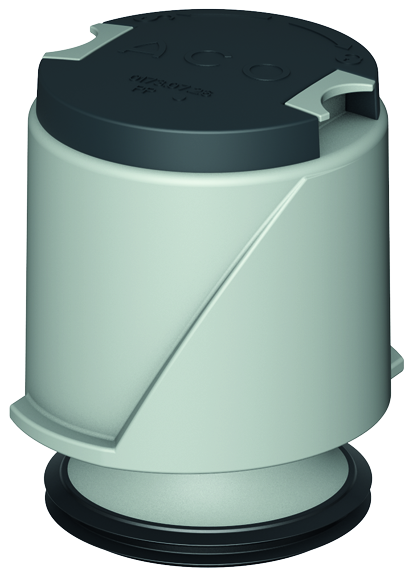

Overgangsstuk met inlaat

Afbeelding
Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Offertetekst
  • Kunststof
  • Met afdichting
  • Met zijdelingse toevoer
  • DN 50
  • Gewicht: 0,4 kg
Item no.
5171.84.20

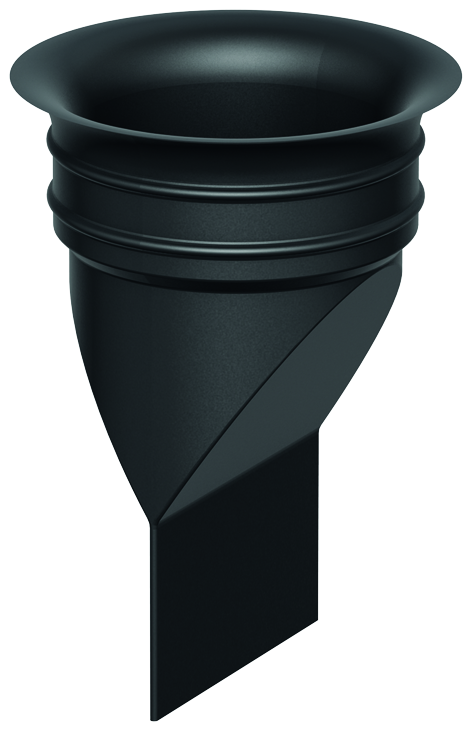

Geurafsluiter

Afbeelding
Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Offertetekst
  • Bestaande uit:
    • Klok en pneumatische leiding
  • Gewicht: 0,2 kg
Item no.
5128.10.55

Geur- en rookstop

Afbeelding
Geschikt voor
  • Geurslot
  • Brandbeveiligingssets
Offertetekst
  • Gewicht: 0,1 kg
Item no.
5128.10.75
