LipuJet-P-RAP – uitbreidingsfase 3

Afbeelding

Productvoordelen

  • Eenvoudig te transporteren en aan te brengen dankzij levering van individuele onderdelen
  • Geurvrije lediging, reiniging en vulling
  • Tijden voor en na reiniging kunnen individueel worden ingesteld
  • Hydromechanische hogedrukreiniging – alleen een koudwateraansluiting vereist
  • Kleine leveringsafmetingen
  • Laag gewicht

Productinformatie

  • Vetafscheiderinstallatie volgens EN 1825 en DIN 4040-100
  • Voor installatie binnen – vorstvrij
  • Met ingebouwde slibvanger
  • Bedieningszijde: rechts/links
  • Ledigingsaansluiting, brandweer snelkoppeling B 2½"
  • Aanzuig- en ledigingstrog met aftapplug 1½"
  • Kijkglas met ruitenwisser
  • Automatische reiniging met hoge druk met pomp
    • Nominale druk: 175 bar
    • Capaciteit: 11,6 l/min
    • Versnijden, mengen, spoelen in één proces
  • Standaard sturingséénheid met algemene storingsmelding
  • Ledigingspomp met vortexwaaier
    • Motorvermogen: 3.0 kW / 2850 tr/min
    • Pompprestatie: 20 m³/h bij 1 bar gemiddelde opvoerhoogte
  • Afsluitkraan stroomopwaarts van ledigingspomp
  • Geurbestendige onderhoudsopening, diameter: 350 mm
  • Vulinrichting met magneetklep (aansluiting ¾") voor automatisch bijvullen
  • Elektrische aansluiting: 400 V/50 Hz/16 A/7,2 kW

Bedieningskant: Aan rechterzijde

Nominale breedteInhoudGewichtArtikel

nummer
SlibvangputVetopslagAlgemeenLeegVolZwaarste onderdeel
[l][l][l][kg][kg][kg]
NS 2DN 100240120620194,0874,048,03502.73.82
NS 4DN 100455165830210,01100,055,03504.73.82
NS 7DN 1507504001990382,02502,0112,03507.73.82
NS 10DN 15010654002310393,02843,0116,03510.73.82
NS 15DN 20016708003390442,04052,0134,03515.73.82
NS 20DN 20021508003875443,04513,0134,03520.73.82

Bedieningskant: Aan linkerzijde

Nominale breedteInhoudGewichtArtikel

nummer
SlibvangputVetopslagAlgemeenLeegVolZwaarste onderdeel
[l][l][l][kg][kg][kg]
NS 2DN 100240120620194,0874,048,03502.73.72
NS 4DN 100455165830210,01100,055,03504.73.72
NS 7DN 1507504001990382,02502,0112,03507.73.72
NS 10DN 15010654002310393,02843,0116,03510.73.72
NS 15DN 20016708003390442,04052,0134,03515.73.72
NS 20DN 20021508003875443,04513,0134,03520.73.72
Nominale breedteInhoudGewichtBedieningskantArtikel

nummer
SlibvangputVetopslagAlgemeenLeegVolZwaarste onderdeel
NS 2DN 100240 l120 l620 l194,0 kg874,0 kg48,0 kgAan rechterzijde3502.73.82
NS 4DN 100455 l165 l830 l210,0 kg1100,0 kg55,0 kgAan rechterzijde3504.73.82
NS 7DN 150750 l400 l1990 l382,0 kg2502,0 kg112,0 kgAan rechterzijde3507.73.82
NS 10DN 1501065 l400 l2310 l393,0 kg2843,0 kg116,0 kgAan rechterzijde3510.73.82
NS 15DN 2001670 l800 l3390 l442,0 kg4052,0 kg134,0 kgAan rechterzijde3515.73.82
NS 20DN 2002150 l800 l3875 l443,0 kg4513,0 kg134,0 kgAan rechterzijde3520.73.82
NS 2DN 100240 l120 l620 l194,0 kg874,0 kg48,0 kgAan linkerzijde3502.73.72
NS 4DN 100455 l165 l830 l210,0 kg1100,0 kg55,0 kgAan linkerzijde3504.73.72
NS 7DN 150750 l400 l1990 l382,0 kg2502,0 kg112,0 kgAan linkerzijde3507.73.72
NS 10DN 1501065 l400 l2310 l393,0 kg2843,0 kg116,0 kgAan linkerzijde3510.73.72
NS 15DN 2001670 l800 l3390 l442,0 kg4052,0 kg134,0 kgAan linkerzijde3515.73.72
NS 20DN 2002150 l800 l3875 l443,0 kg4513,0 kg134,0 kgAan linkerzijde3520.73.72
Afmetingen
L1L2L3L4L5L6H1H2H3H4H5DD1Z/aantal segmenten
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 2125560150520652609759051320137015701101150795/2
NS 412556015052065260124011701580163018301101150820/2
NS 718206015052065260143013301880193021301601660785/3
NS 1018206015052065260160015002050210023001601660785/3
NS 1521306015052065260176516652200225024502001920880/3
NS 2021306015052065260195518552400245026502001920880/3
795/2
820/2
785/3
880/3

Vetlaagdiktemeter

Afbeelding
Geschikt voor
  • LipuJet-P
    • Ovaal NG 1 – 10
    • Rond NG 2 – 20
  • LipuJet-S
    • Ovaal NG 1 – 10
    • Rond NG 2 – 20
  • LipuSmart-P
    • Ovaal NG 1 – 10
Beschrijving
  • Voor elektronische meting van vetlaag
  • Geschikt voor vloeibaar en/of stollend vet
  • Meetapparaat met stekker en aansluitkalbel, lengte: 3 m
  • Met twee spanningsvrije wisselcontacten om de volledige waarschuwing (80%) en waarschuwing vooraf van vulpeil (50%) weer te geven
  • Met visueel display van vulpeil
  • Met verwarmde sondestaaf om bedrijfszekerheid te verhogen
  • Bedrijfsspanning: 230VAC/5 VA
  • Max. opname ca. 12W
  • Gewicht: 2,8 kg

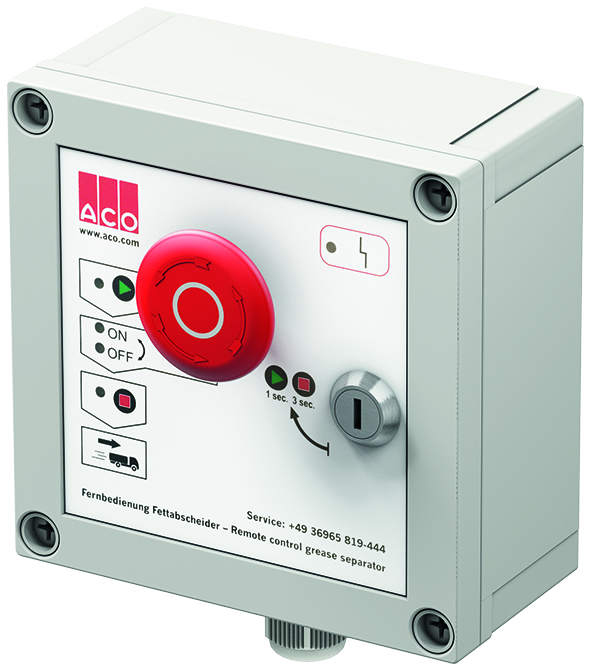

Afstandsbediening

Afbeelding
Geschikt voor
  • Vetafscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Zetmeelafscheider FapuJet
Beschrijving
  • Voor interne armatuur of armatuur in aansluitkasten
  • Besturingsleiding zonder beschermingskabel in-situ
    • Max. 50 m: 7 x 1,0 mm²
    • 50 – 200 m 7 x 1,5 mm²
  • Gewicht: 1 kg

Vetlaagdiktemeter Multi Control

Afbeelding
Geschikt voor
  • LipuJet-P
    • Ovaal NG 1 – NG 30
    • Rond NG 2 – NG 20
  • LipuJet-S
    • Ovaal NG 1 – NG 10
    • Rond NG 2 – NG 20
  • LipuSmart-P
    • Ovaal NG 1 – NG 10
Beschrijving
  • Om de ledigingsintervallen van vetafscheiders te bepalen
  • Geschikt voor vloeibare en/of uitgeharde vetten
  • Uitlijning met kleur-touchpanel
  • Met ingebouwde SD-kaart (4GB) voor registratie van het meetproces
  • Met peilstok met knop (temperatuur is verstelbaar) om de bedrijfsveiligheid te verhogen
  • Drie potentiaalvrije contacten voor uitvoer van waarschuwing vooraf (verstelbaar), volledige waarschuwing (verstelbaar) en fout
  • Meetstok met instelschaal
  • Uitlijning met insteekbare kabelaansluiting, 3 m
  • Bedrijfsspanning: 100 240VAC 50/60 Hz, 2 A
  • Vermogen: ca. 43 W
  • Gewicht: 2,7 kg

Verwarmingselement

Afbeelding
Geschikt voor
  • Afscheidingsinstallaties voor vetten
Beschrijving
  • Om vetlaag vloeibaar te maken
  • Incl. besturing
  • Elektrische aansluiting
    • 400 V/50 Hz/6.0 kW
  • Gewicht: 15 kg

Aansluitkast

Afbeelding
Geschikt voor
  • Afscheidingsinstallaties voor vetten
  • Zetmeelafscheiders
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor ledigingsaansluiting en afstandsbediening
  • Vervaardigd van roestvrij staal, materiaalkwaliteit AISI 304
  • Bevestiging: "Op muur"
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Inbouwrand

Afbeelding
Geschikt voor
  • Aansluitkast
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Afmetingen (breedte x hoogte x diepte): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Aansluitkast

Afbeelding
Geschikt voor
  • Afscheidingsinstallaties voor vetten
    • LipuMax-P-D/-DM/-DA
    • LipuJet-P-OD/-RD/-SD/-OM/-OMP/-RM/-RMP
    • LipuJet-S-OD/-RD/-SD/-OM/-OMP/-RM/-RMP
  • Zetmeelafscheiders FapuMax-P-DA
  • Olieafscheiders Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor ledigingsaansluiting DN 80
  • Vervaardigd uit roestvrij staal, materiaalkwaliteit AISI 304
  • "Op muur" versie
  • Deuraanslag
    • Keuze tussen links of rechts
    • Vergrendelbare deur
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Inbouwrand

Afbeelding
Geschikt voor
  • Aansluitkast
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Afmetingen (breedte x hoogte x diepte): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Grofvuilvanger DN 100

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-P/LipuSmart-P
    • NG 1 – 4
  • Zetmeelafscheider FapuJet-P-OAP
    • NG 0,5 – 1
Beschrijving
  • Voor installatie in verticale buizen DN 100 naar de vetafscheider
  • Ronde vorm met
    • Mofdeelafdichting (materiaal SBR) op inlaat en spie-eind op uitstroom
    • Mand vervaardigd van roestvrij staal, materiaalkwaliteit AISI 316 om grof materiaal tegen te houden
    • Geurdichte onderhoudsopening Ø 450 mm
  • Gewicht: 9,7 kg

Grofvuilvanger DN 150

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-P/LipuSmart-P
    • NG 5,5 – 10
  • Zetmeelafscheider FapuJet-P-OAP
    • NG 2
Beschrijving
  • Voor installatie in verticale buizen DN 150 naar de vetafscheider
  • Ronde vorm met
    • Mofdeelafdichting (materiaal SBR) op inlaat en spie-eind op uitstroom
    • Mand vervaardigd van roestvrij staal, materiaalkwaliteit AISI 316 om grof materiaal tegen te houden
    • Geurdichte onderhoudsopening Ø 450 mm
  • Gewicht: 12,6 kg

Grofvuilvanger DN 200

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-P
    • NG 15 – 20
Beschrijving
  • Voor installatie in verticale buizen DN 200 naar de vetafscheider
  • Ronde vorm met
    • Mofdeelafdichting (materiaal SBR) op inlaat en spie-eind op uitstroom
    • Mand vervaardigd uit roestvrij staal, materiaalkwaliteit AISI 316 om grof materiaal tegen te houden
    • Geurdichte onderhoudsopening Ø 450 mm
  • Gewicht: 9,9 kg

Toevoerafsluiter DN 200

Afbeelding
Geschikt voor
  • Afvalwateropvoerinstallatie
    • Muli-Star DDP 1/2
  • Vetafscheider vervaardigd van polyethyleen
    • Vanaf NG 20
Beschrijving
  • Vervaardigd van PVC
  • Steekmof 200 mm met lippenafdichtring aan beide zijden
  • Totale afmetingen: 264 x 637 mm (l x h)
  • Gewicht: 8,4 kg
