Lipator- S-RA – uitbreidingsfase 3

Afbeelding

Productvoordelen

  • Compacte afmetingen voor kleine toepassingen
  • Eenvoudige hantering en plaatsing
  • Zelfverklarende en verlichte sturingskast
  • Verstelbare tijdklok voor flexibele vetafzuiging
  • Geautomatiseerde vet- en slibafzuiging

Productinformatie

  • Vetafscheiderinstallatie volgens EN 1825 voor vrijstaande installatie in vorstbestendige ruimtes
  • Geproduceerd uit roestvrij staal, materiaalkwaliteit AISI 316
  • Met geautomatiseerde vet- en slibafzuiging
  • Met slangen en vier tanks 60 liter voor vet- en slibopslag
  • Met verwarmingselement en tijdklok voor het homogeniseren van vet
  • Met roerwerk; langzaam draaiende menger met schrapers in de bovenste conus
  • Elektrische aansluiting: 230 V, 50/60 Hz

Uitvoering: Lipator – automatische bediening

Nominale breedteGrootste onderdeelGewichtArtikel

nummer
Diameter x hoogteZwaarste onderdeelLeegVol
[l][mm][kg][kg][kg]
NS 2DN 100220880 x 75050,0220,0440,07672.70.10
NS 4DN 100480450 x 98045,0260,0760,07674.70.10
NS 10DN 1501400650 x 150095,0370,01770,07680.70.10
NS 20DN 2002020780 x 1750120,0430,02450,07690.70.10
NS 25DN 2002260780 x 1750120,0430,02690,07695.70.10
Nominale breedteGrootste onderdeelGewichtArtikel

nummer
Diameter x hoogteZwaarste onderdeelLeegVol
NS 2DN 100220 l880 x 750 mm50,0 kg220,0 kg440,0 kg7672.70.10
NS 4DN 100480 l450 x 980 mm45,0 kg260,0 kg760,0 kg7674.70.10
NS 10DN 1501400 l650 x 1500 mm95,0 kg370,0 kg1770,0 kg7680.70.10
NS 20DN 2002020 l780 x 1750 mm120,0 kg430,0 kg2450,0 kg7690.70.10
NS 25DN 2002260 l780 x 1750 mm120,0 kg430,0 kg2690,0 kg7695.70.10

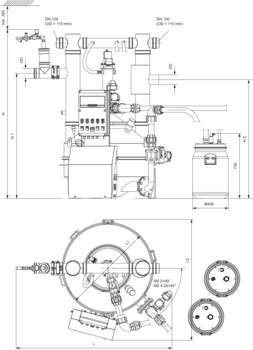

Maattekening
Afmetingen
LL1L2HH1H2
[mm][mm][mm][mm][mm][mm]
NS 21170640970170013001230
NS 412409801300185014001330
NS 10171015001670220018001730
NS 20195017501880232019001830
NS 25195017501880242020001930

Grofvuilvanger DN 100

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-S/Lipator-S
    • NG 1 – 4
  • Zetmeelafscheider FapuJet-S
    • NG 0,5 – 1
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 316
  • Ronde vorm
  • Ingebouwd verval: 70 mm
  • Voor installatie in DN 100 verticale buizen naar vetafscheider
  • Met EC-koppelstuk en klauw
  • Aansluitingen getest volgens DIN EN 877
  • Gewicht: 11 kg

Grofvuilvanger DN 150

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-S/Lipator-S
    • NG 5,5 – 10
  • Zetmeelafscheider FapuJet-S
    • NG 2
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 316
  • Ronde vorm
  • Ingebouwd verval: 70 mm
  • Voor installatie in DN 150 verticale buizen naar vetafscheider
  • Met EC-koppelstuk en klauw
  • Aansluitingen getest volgens DIN EN 877
  • Gewicht: 13,4 kg

Grofvuilvanger DN 200

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-S/Lipator-S
    • NG 15 – 20
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 316
  • Ronde vorm
  • Ingebouwd verval: 70 mm
  • Voor installatie in DN 200 verticale buizen naar vetafscheider
  • Met EC-koppelstuk en klauw
  • Aansluitingen getest volgens DIN EN 877
  • Gewicht: 14,3 kg

Grofvuilvanger DN 100

Afbeelding
Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 2 – 4
Beschrijving
  • Grofvuilvanger, PE
  • Met kegel en schuifafsluiter
  • Behuizing 480 mm
  • Afwateringsaansluiting
  • Met afsluitklep
  • Ontluchtingsaansluiting DN 20 voor ontluchting van de in-situ verzameltank
  • Deksel met klemring geurdicht
  • Lipjes voor plafondbevestiging ter plaatse
  • Gewicht: 13,6 kg

Grofvuilvanger DN 150

Afbeelding
Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 10
Beschrijving
  • Grofvuilvanger, PE
  • Met kegel en schuifafsluiter
  • Behuizing 480 mm
  • Afwateringsaansluiting
  • Met afsluitklep
  • Ontluchtingsaansluiting DN 20 voor ontluchting van de in-situ verzameltank
  • Deksel met klemring geurdicht
  • Lipjes voor plafondbevestiging ter plaatse
  • Gewicht: 14,2 kg

Grofvuilvanger DN 200

Afbeelding
Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 20 - 25
Beschrijving
  • Grofvuilvanger, PE
  • Met kegel en schuifafsluiter
  • Behuizing 480 mm
  • Afwateringsaansluiting
  • Met afsluitklep
  • Ontluchtingsaansluiting DN 20 voor ontluchting van de in-situ verzameltank
  • Deksel met klemring geurdicht
  • Lipjes voor plafondbevestiging ter plaatse
  • Gewicht: 14,7 kg

Set vervangvaten

Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 2 – 25
Beschrijving
  • 2 complete tanks
    • 2 tanks, compleet met slangen
    • Capaciteit 60 liter met Plexiglas deksel
    • Klemring en slangaansluiting DN 25 en DN 40,
    • 2 slangen DN 25 (lengte 2,500 mm) en 2 slangen DN 40 (1,500 mm lengte)
  • 2 vervangtanks
    • 60 liter alleen met deksel en klemring
  • Gewicht: 27 kg
