Afvoerlichaam DN 50 – zijdelingse afvoer op 1,5°


Productinformatie

  • Gietijzer, materiaal EN-GJL-200
  • Getest volgens EN 1253-1
  • Oppervlak naar keuze:
    • Epoxywit (eenvoudig-te-reinigen bekleding)
    • Met zwarte grondlaag (transportbescherming)
  • Aansluiting op alle standaard afdichtingssystemen
  • Buisverbinding SML volgens: EN 877
  • Kernboring: Ø 160 mm
  • Selectie opzetstukken

Brandbeveiliging

Brandweerstandsklasse R30 – R120 getest overeenkomstig AbZ: Z-19.17-1887

Zonder zijdelingse toevoer

FlensdesignUitsparingDebietGewichtArtikel

nummer
[mm][l/s][kg]
AfbeeldingSteunrand200 x 17013,75149.10.20
AfbeeldingSteunrand200 x 17013,75149.60.20
AfbeeldingKleefrand360 x 18017,45150.10.20
AfbeeldingKleefrand360 x 18017,45150.60.20
AfbeeldingVerschroefde klemflens320 x 18018,35151.10.20
AfbeeldingVerschroefde klemflens320 x 18018,35151.60.20
DebietGewichtArtikel

nummer
Zonder zijdelingse toevoer1 l/s3,7 kg5149.10.20
Zonder zijdelingse toevoer1 l/s3,7 kg5149.60.20
Zonder zijdelingse toevoer1 l/s7,4 kg5150.10.20
Zonder zijdelingse toevoer1 l/s7,4 kg5150.60.20
Zonder zijdelingse toevoer1 l/s8,3 kg5151.10.20
Zonder zijdelingse toevoer1 l/s8,3 kg5151.60.20

Bovendeel

Afbeelding
Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Beschrijving
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk: 125 mm
  • Met afdichtring
  • Met verschroefde flensring
  • Hoogteverstelbaarheid: 50 – 104 mm
  • Met zwarte grondlaag
  • Gewicht: 7,8 kg

Bovendeel

Afbeelding
Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Beschrijving
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk: 125 mm
  • Met afdichtring
  • Met verschroefde flensring
  • Hoogteverstelbaarheid: 50 – 104 mm
  • Wit geëpoxeerd
  • Gewicht: 7,7 kg

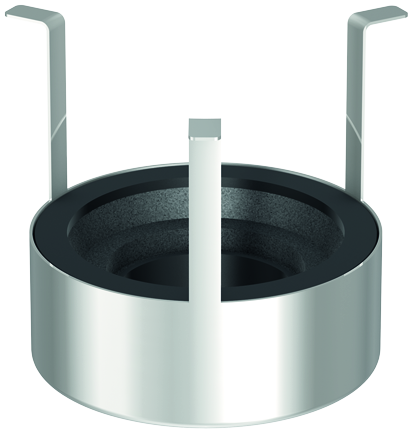

Brandbeveiligingskit

Afbeelding
Geschikt voor
  • Passavant afvoerlichamen
  • Verticale uitlaat op 90°
  • DN 50
Beschrijving
  • Brand- en rookwering voor later geïnstalleerde brandbeveiliging van afvoerlichamen
  • Bestaande uit
    • Stankafsluiter met warmteschild
    • Brandbeveiligingspatroon
  • Duitse goedkeuring: AbZ. Z‑19.17‑2144
  • Gewicht: 0,4 kg

Fit-In installatieset

Afbeelding
Geschikt voor
  • Passavant afvoerlichamen
  • Verticale uitlaat op 90°
  • DN 50
Beschrijving
  • Gewicht: 1,2 kg

Uitbreiding

Afbeelding
Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Uitbreiding tot max. 110 mm
  • Met afdichtring
  • Gewicht: 0,9 kg

Aansluitstuk

Afbeelding
Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Beschrijving
  • Kunststof
  • Hoogteverstelbaarheid: 35 – 90
  • Met afdichtring
  • Gewicht: 0,3 kg

Overgangsstuk met inlaat

Afbeelding
Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Beschrijving
  • Kunststof
  • Met afdichting
  • Met zijdelingse toevoer
  • DN 50
  • Gewicht: 0,4 kg

Geurafsluiter

Afbeelding
Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Beschrijving
  • Bestaande uit:
    • Klok en pneumatische leiding
  • Gewicht: 0,2 kg

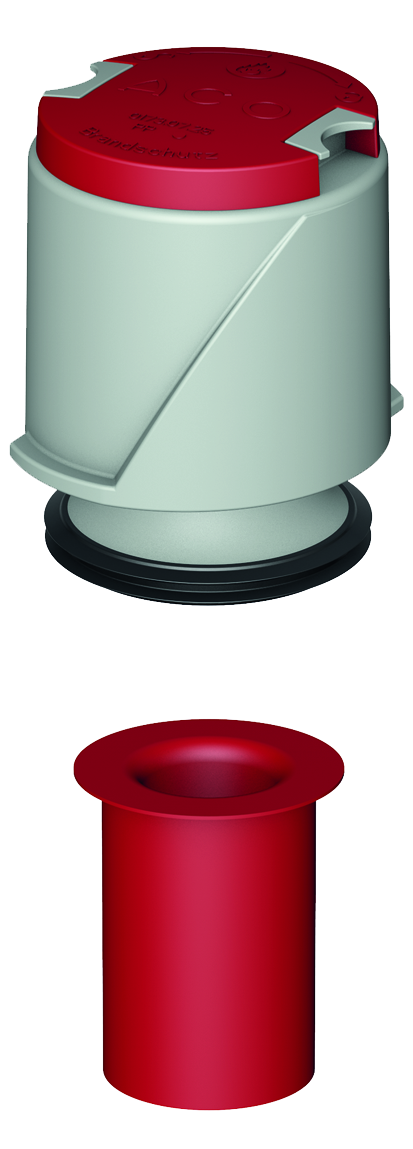

Geur- en rookstop

Afbeelding
Geschikt voor
  • Geurslot
  • Brandbeveiligingssets
Beschrijving
  • Gewicht: 0,1 kg
