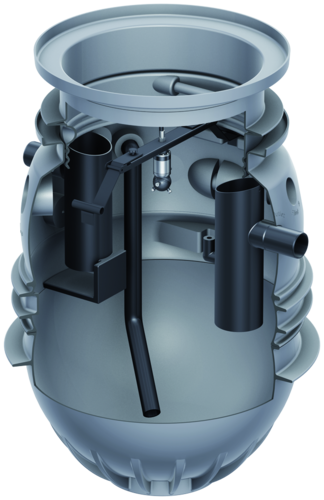

LipuMax-P-DM – uitbreidingsfase 2

Afbeelding

Productvoordelen

  • Voor Topsecties belastingsklasse D 400, heeft de schacht een opdrijfveiligheid tot de bovenzijde van het deksel zonder dat er ter plaatse een betonplaat moet worden gestort.
  • Bewezen stabiliteit: 50 jaren

Productinformatie

  • Vetafscheiderinstallatie volgens EN 1825 en DIN 4040-100
  • Voor plaatsing in de grond
  • Lediging via zuigleiding DN 65 PN 10
    • Met PE-schroefkoppelingen DN 75/75 voor ledigingsleiding
    • Met brandweer snelkoppeling 75 B en 2½" blind koppelstuk
  • Vulinrichting met kogelafsluiter (aansluiting ¾") voor handmatig bijvullen
  • Hydromechanische interne reiniging:
    • Hogedrukpomp met voorraadtank voor installatie binnen met koudwatervoorziening
  • Handbediening van de interne reiniging met hoge druk met pomp:
    • Nominale druk: 175 bar
    • Doorstroomhoeveelheid: 11,6 l/min
  • Elektrische aansluiting: 400 V/50 Hz/16 A/4,2 kW
  • Geschikte Topsecties
Inlaat/Afvoer

DN/Ø
InhoudGewicht van het bekkenArtikel

nummer
Downloads
SlibvangputVetopslagAlgemeen
[mm][l][l][l][kg]
NS 21102452707201193202.82.00
4602709301343202.82.10
NS 41104602709301343204.82.00
98027014651483204.82.10
NS 5,516057023014651483205.82.00
106523019601643205.82.10
NS 716073028516751643207.82.00
NS 8,516086036019001713208.82.00
NS 10160100541521701813210.82.00
Inlaat/Afvoer

DN/Ø
Artikel

nummer
Afmetingen
H1H2
[mm][mm][mm]
NS 21103202.82.0010201158
3202.82.1012351375
NS 41103204.82.0012351375
3204.82.1017701910
NS 5,51603205.82.0017451900
3205.82.1022252382
NS 71603207.82.0019602117
NS 8,51603208.82.0021752329
NS 101603210.82.0024452599

Vetlaagdiktemeter

Afbeelding
Beschrijving
  • Voor elektronische meting van vetlaag
  • Geschikt voor vloeibaar en/of stollend vet
  • Meetapparaat met stekker en gebruikte aansluitkalbel, lengte: 3 m
  • Met twee spanningsvrije wisselcontacten om de volledige waarschuwing (100%) en waarschuwing vooraf van vulpeil (80%) weer te geven
  • Met visueel display van vulpeil voor waarschuwing vooraf en volledige waarschuwing
  • Met verwarmde sondestaaf om bedrijfszekerheid te verhogen
  • Bedrijfsspanning: 230 V/50 Hz
  • Max. opname ca. 12W
  • Kabellengte: 10 m
  • Gewicht: 6,4 kg

Vetlaagdiktemeter

Afbeelding
Beschrijving
  • Voor elektronische meting van vetlaag
  • Geschikt voor vloeibaar en/of stollend vet
  • Meetapparaat met stekker en gebruikte aansluitkalbel, lengte: 3 m
  • Met twee spanningsvrije wisselcontacten om de volledige waarschuwing (100%) en waarschuwing vooraf van vulpeil (80%) weer te geven
  • Met visueel display van vulpeil voor waarschuwing vooraf en volledige waarschuwing
  • Met verwarmde sondestaaf om bedrijfszekerheid te verhogen
  • Bedrijfsspanning: 230 V/50 Hz
  • Max. opname ca. 12W
  • Kabellengte: 20 m
  • Gewicht: 7,8 kg

Vetlaagdiktemeter

Afbeelding
Beschrijving
  • Voor elektronische meting van vetlaag
  • Geschikt voor vloeibaar en/of stollend vet
  • Meetapparaat met stekker en gebruikte aansluitkalbel, lengte: 3 m
  • Met twee spanningsvrije wisselcontacten om de volledige waarschuwing (100%) en waarschuwing vooraf van vulpeil (80%) weer te geven
  • Met visueel display van vulpeil voor waarschuwing vooraf en volledige waarschuwing
  • Met verwarmde sondestaaf om bedrijfszekerheid te verhogen
  • Bedrijfsspanning: 230 V/50 Hz
  • Max. opname ca. 12W
  • Kabellengte: 30 m
  • Gewicht: 9,6 kg

Vetlaagdiktemeter

Afbeelding
Beschrijving
  • Gewicht: 2 kg

Vetlaagdiktemeter

Afbeelding
Beschrijving
  • Gewicht: 2,5 kg

Vetlaagdiktemeter

Afbeelding
Beschrijving
  • Gewicht: 3 kg

Inbouwrand

Beschrijving
  • Gewicht: 1,1 kg

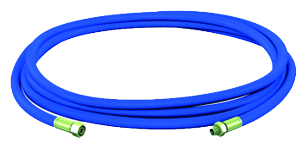

0150.33.62: Länge: 10 m

Beschrijving
  • Gewicht: 10 kg

0150.33.63: Länge: 20 m

Beschrijving
  • Gewicht: 19 kg

0150.33.64: Länge: 30 m

Beschrijving
  • Gewicht: 28 kg

Aansluitkast

Afbeelding
Geschikt voor
  • Afscheidingsinstallaties voor vetten
  • Zetmeelafscheiders
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor ledigingsaansluiting en afstandsbediening
  • Vervaardigd van roestvrij staal, materiaalkwaliteit AISI 304
  • Bevestiging: "Op muur"
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Inbouwrand

Afbeelding
Geschikt voor
  • Aansluitkast
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Afmetingen (breedte x hoogte x diepte): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Aansluitkast

Afbeelding
Geschikt voor
  • Afscheidingsinstallaties voor vetten
    • LipuMax-P-D/-DM/-DA
    • LipuJet-P-OD/-RD/-SD/-OM/-OMP/-RM/-RMP
    • LipuJet-S-OD/-RD/-SD/-OM/-OMP/-RM/-RMP
  • Zetmeelafscheiders FapuMax-P-DA
  • Olieafscheiders Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor ledigingsaansluiting DN 80
  • Vervaardigd uit roestvrij staal, materiaalkwaliteit AISI 304
  • "Op muur" versie
  • Deuraanslag
    • Keuze tussen links of rechts
    • Vergrendelbare deur
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Inbouwrand

Afbeelding
Geschikt voor
  • Aansluitkast
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Afmetingen (breedte x hoogte x diepte): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Monsternamepomp

Afbeelding
Geschikt voor
  • Vetafscheider LipuMax-P voor ondergrondse installatie
  • Koolwaterstofafscheider voor ondergrondse installatie
  • Zetmeelafscheider FapuMax-P voor ondergrondse installatie
Beschrijving
  • Bestaande uit:
    • Monsternameschacht met zuigkoppeling
    • Verbindingsslang met zuigkoppeling en aansluiting schroefverbinding
    • Slanglengte: 3 m
  • Gewicht: 3,4 kg

Ledigingsschacht Ø 450

Afbeelding
Geschikt voor
  • Vetafscheider voor ondergrondse installatie
    • LipuMax-P-D
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Zetmeelafscheider FapuMax-P-DA voor ondergrondse installatie
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Vervaardigd van kunststof, materiaal polyethyleen
  • Met deksel van beton/gietijzer
    • Vrije opening: Ø 450 mm
    • Belastingsklasse: B 125 of D 400 (met in-situ lastverdeelplaat)
  • Opschrift "Afscheiderlediging/Separator Discharge"
  • Gewicht: 137,2 kg

Ledigingsschacht Ø 450 met lastverdeelplaat

Afbeelding
Geschikt voor
  • Vetafscheider voor ondergrondse installatie
    • LipuMax-P-D
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Zetmeelafscheider FapuMax-P-DA voor ondergrondse installatie
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Vervaardigd van kunststof, materiaal polyethyleen
  • Bestand tegen opdrijven tot de bovenkant van het terrein
  • Met deksel van beton/gietijzer
    • Vrije opening: Ø 450 mm
    • Belastingsklasse: D 400
  • Opschrift "Afscheiderlediging/Separator Discharge"
  • Gewicht: 562,2 kg

8700.20.00: Auflagering 625x60 o.Dichtung verschiebesicher

Afbeelding
Beschrijving
  • Vervaardigd van beton
  • Diameter: 625 mm
  • Dikte: 60 mm
  • Zonder afdichting
  • Verschuivingsbestendig
  • Hoogte
    • 60 mm exclusief mortelvoegen
    • 70 mm inclusief mortelvoegen
  • Gewicht: 50 kg

8700.20.10: Auflagering 625x80 o.Dichtung verschiebesicher

Afbeelding
Beschrijving
  • Vervaardigd van beton
  • Diameter: 625 mm
  • Dikte: 80 mm
  • Zonder afdichting
  • Verschuivingsbestendig
  • Hoogte
    • 80 mm exclusief mortelvoegen
    • 90 mm inclusief mortelvoegen
  • Gewicht: 60 kg

8700.20.20: Auflagering 625x100 o.Dichtung verschiebesicher

Afbeelding
Beschrijving
  • Vervaardigd van beton
  • Diameter: 625 mm
  • Dikte: 100 mm
  • Zonder afdichting
  • Verschuivingsbestendig
  • Hoogte
    • 100 mm exclusief mortelvoegen
    • 110 mm inclusief mortelvoegen
  • Gewicht: 70 kg

Afdichtingsmof DN 100 NBR

Afbeelding
Beschrijving
  • Als isolatie tussen luchtaansluiting op tank en luchtleiding
  • Gewicht: 0,1 kg

Doucheslang 1 SN 10 – 150 DKO/DKO-L-90°

Afbeelding
Beschrijving
  • Om een hogedrukpomp in het gebouw aan te sluiten en een hogedruk-reinigingskop in de vetafscheider
  • Lengte: 10 m
  • Gewicht: 10 kg

Doucheslang 1 SN 10 – 150 DKO/DKO-L-90°

Afbeelding
Beschrijving
  • Om een hogedrukpomp in het gebouw aan te sluiten en een hogedruk-reinigingskop in de vetafscheider
  • Lengte: 20 m
  • Gewicht: 10,3 kg

Doucheslang 1 SN 10 – 150 DKO/DKO-L-90°

Afbeelding
Beschrijving
  • Om een hogedrukpomp in het gebouw aan te sluiten en een hogedruk-reinigingskop in de vetafscheider
  • Lengte: 30 m
  • Gewicht: 19 kg
