Couvercle d'accès industriel avec ouverture assistée
Servokat
------------------------------
- En acier galvanisé à chaud (GS) ou en acier inoxydable (SS)
- Plaque antidérapante d'une épaisseur de 8 mm
- Avec vérins à gaz ou de torsion comme ouverture assistée et protection contre la chute
- Étanchéité aux odeurs et à l'eau grâce à un joint d'étanchéité périphérique
- Verrouillage du couvercle avec fixation robuste par vis M 20
- Ouverture de l'extérieur à l'aide de la clé de manœuvre fournie
- Disponible avec déverrouillage rapide par le bas pour une sortie d'urgence
- Jusqu'à la classe de résistance D 400
- Également disponible en version résistante au feu ou comme couvercle d'inspection avec grille de sécurité et garde-corps
Couvercle industriel en tôle larmée avec ouverture assistée pour diverses applications
Les couvercles Servokat se composent d'un cadre robuste et d'une plaque d'arrachage antidérapante de 8 mm d'épaisseur. Grâce à un joint, la fenêtre est à la fois résistante aux odeurs et étanche.
Ces couvercles sont utilisés pour maintenir les espaces souterrains accessibles dans divers environnements tels que les zones industrielles, les aéroports, les trottoirs et les cabines à haute tension.
Elles sont idéales pour les applications intérieures et extérieures dans les environnements industriels.
![[Translate to Français:] ACO Servokat FR traanplaatdeksel met brandwerend functies](https://www.aco.be/fileadmin/aco_be/Producten/6_Deksels/Traanplaatdeksels/Servokat-GD/ACO_servokat_fr_product_met_vlam.png?fileVersion=1776692022)
La sécurité et la fonctionnalité sont nos priorités lors du développement. Ainsi, lors de la conception, nous nous appuyons sur de nombreux calculs de résistance, tests et applications réelles que nous avons mis en œuvre ces dernières années.
Nous nous efforçons d'être à la pointe du développement technologique et de l'innovation. C'est pourquoi nous participons également à une procédure d'amendement des normes européennes relatives aux couvercles.
Le Servokat-GD, disponible en acier galvanisé (GS) ou inoxydable (SS), est doté d'une aide à l'ouverture avec charnière et ressort à pression de gaz pour une utilisation facile. Le couvercle se ferme parfaitement et dispose d'une protection contre les fermetures intempestives. Il est conforme à la norme EN 124 et est disponible dans les classes de résistance A 15, B 125 et D 400. Avec des dimensions standard allant de 600 mm x 600 mm à 1500 mm x 1500 mm, le produit offre des solutions sur mesure.
En standard, le couvercle peut être ouvert et fermé par le haut à l'aide de la clé de levage et de manœuvre fournie. En option, il peut également être ouvert manuellement par le bas à l'aide d'une barre de déverrouillage rapide, ce qui est idéal pour une utilisation en tant qu'issue de secours.
Conception étanche à l'eau et aux odeurs
Plusieurs ailerons d'ancrage souples permettent un ancrage solide dans le sol environnant.
L'ensemble est étanche aux odeurs et à l'eau, conformément à la norme EN 1253-4, grâce à un système de verrouillage robuste avec des boulons M 20 qui compriment le joint EPDM environnant.
![[Translate to Français:] Servokat-GD met snelle ontgrendeling langs de onderzijde voor nooduitgang](https://www.aco.be/fileadmin/aco_be/Producten/6_Deksels/Traanplaatdeksels/Servokat-GD/aco_servokat-gd_met_nooduitgang.png?fileVersion=1719916694)
La variante coupe-feu du Servokat-GD combine des performances industrielles robustes avec une protection incendie certifiée. Développé pour des applications où la sécurité, la fiabilité et l’accessibilité sont essentielles, ce couvercle en tôle larmée offre une solution réfléchie jusque dans les moindres détails.
Grâce aux panneaux coupe-feu Promatect-H prémontés, le couvercle atteint une résistance au feu E120 et EI60, testée et certifiée jusqu’à une ouverture libre de 1000 x 1000 mm (certificat d’essai disponible). Vous avez ainsi l’assurance d’une solution qui ne se contente pas de répondre aux exigences, mais qui inspire également confiance.
La construction en acier galvanisé à chaud (GS), avec finition antidérapante en tôle larmée, garantit une longue durée de vie dans des environnements industriels exigeants. Le joint EPDM et le verrouillage étanche par boulons M20 assurent une fermeture parfaite du couvercle — résistant à l’eau, aux salissures et à une utilisation intensive.
La facilité d’utilisation est au cœur de la conception. Grâce aux vérins à gaz intégrés, une seule personne peut ouvrir le couvercle aisément par le dessus. Le système de sécurité anti-retour intégré empêche toute fermeture accidentelle et augmente la sécurité lors de l’utilisation.
Enfin, cette version est conforme à la norme EN 124 et supporte une charge jusqu’à la classe D400, ce qui la rend parfaitement adaptée aux zones soumises à un trafic lourd.
Conception étanche à l'eau et aux odeurs
Plusieurs ailerons d'ancrage souples permettent un ancrage solide dans le sol environnant.
L'ensemble est étanche aux odeurs et à l'eau, conformément à la norme EN 1253-4, grâce à un système de verrouillage robuste avec des boulons M 20 qui compriment le joint EPDM environnant.

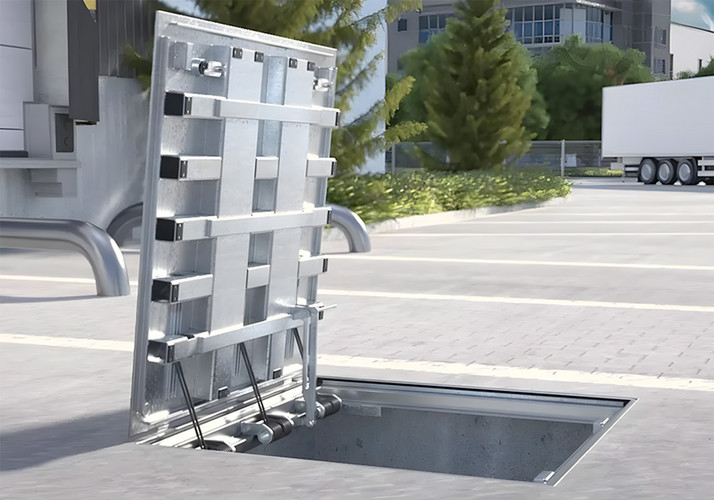

Servokat Smart, trappe de visite industrielle pour les rénovations avec une hauteur d'installation limitée
Le Servokat Smart a été développé pour des projets où fiabilité, faible hauteur d’encastrement et utilisation quotidienne doivent aller parfaitement de pair. Cette trappe industrielle combine une construction robuste avec un système d’ouverture ingénieux, alliant ainsi sécurité et confort d’utilisation.
Trappe intelligente pour un usage industriel intensif
Grâce à ses ressorts de torsion mécaniques sans entretien, le couvercle s’ouvre de manière étonnamment fluide et sécurisée. Même les grandes dimensions peuvent être manipulées facilement par une seule personne. La barre de blocage intégrée empêche toute fermeture accidentelle et garantit une sécurité maximale lors des travaux d’entretien ou d’inspection.
Le Servokat Smart est fabriqué en acier galvanisé à chaud selon la norme EN ISO 1461, avec une épaisseur de zinc minimale de 60 µm. La surface supérieure antidérapante en tôle larmée, avec une épaisseur minimale de 8 mm, rend ce couvercle particulièrement adapté aux applications industrielles intensives et aux zones soumises à un trafic lourd.
Cette version se distingue également par son excellente étanchéité et sa durabilité. Le robuste système de fermeture par boulons M20 comprime le joint périphérique en EPDM, permettant au couvercle d’être testé étanche aux odeurs et aux eaux d’égouttage selon la norme EN 1253-4. Les inserts amortisseurs remplaçables réduisent en outre les nuisances sonores causées par le passage des véhicules.
Le couvercle idéal pour les rénovations
Avec une hauteur de cadre de seulement 80 mm, le Servokat Smart est idéal pour les applications avec une hauteur d’encastrement limitée. Les ailettes d’ancrage et les nervures de renfort situées sous le cadre garantissent une fixation stable et la classe de résistance requise.
Le couvercle peut être ouvert et fermé facilement par le dessus à l’aide de la clé de manœuvre fournie. L’angle d’ouverture minimum de 85° assure une accessibilité optimale.
Le Servokat Smart est conforme à la norme EN 124:2015 et disponible dans les classes de résistance A15, B125 et D400.
Conception étanche à l'eau et aux odeurs
Plusieurs ailettes d'ancrage souples permettent un ancrage solide dans le sol environnant.
L'ensemble est étanche aux odeurs et aux gouttes d'eau, conformément à la norme EN 1253-4, grâce à un système de verrouillage robuste avec des boulons M 20 qui compriment le joint EPDM environnant.
Couvercle d’inspection robuste pour usage intensif
Lorsque durabilité, sécurité et facilité d’utilisation sont essentielles, ce couvercle d’inspection industriel constitue une solution fiable et parfaitement étudiée. Développé pour des applications soumises à de fortes charges, il combine une construction robuste avec des fonctionnalités pratiques qui simplifient considérablement l’utilisation quotidienne.
Le couvercle est disponible en acier galvanisé à chaud (GS) ou en acier inoxydable AISI 304 (SS). Ces deux matériaux garantissent une excellente résistance à la corrosion et à l’usure, même dans des environnements exigeants. Le couvercle conserve ainsi ses performances à long terme, aussi bien en intérieur qu’en extérieur.
Intégration parfaite dans l’environnement
Grâce à sa surface supérieure encastrée, le couvercle peut être rempli facilement avec des matériaux au choix, tels que l’asphalte ou le béton (jusqu’à 60 mm). Il s’intègre ainsi parfaitement au revêtement environnant et garantit un résultat esthétique et homogène.
Utilisation sûre et ergonomique
La facilité d’utilisation occupe une place centrale dans la conception. Le couvercle est équipé d’une assistance à l’ouverture sans entretien avec ressorts mécaniques, permettant une ouverture simple et sans effort.
Le système articulé avec barre de blocage maintient le couvercle ouvert en toute sécurité et empêche toute fermeture accidentelle. Cela améliore non seulement le confort d’utilisation, mais également la sécurité lors des travaux d’inspection et de maintenance.
Fermeture fiable et étanchéité optimale
Le verrouillage robuste avec fixation par vis M20 garantit une fermeture solide et sécurisée. Un joint périphérique assure en outre une parfaite étanchéité du couvercle d’inspection, empêchant efficacement toute infiltration d’eau ou de saletés.
Important à savoir : le couvercle peut uniquement être ouvert depuis l’extérieur, offrant ainsi une sécurité supplémentaire dans les zones publiques ou fortement fréquentées.

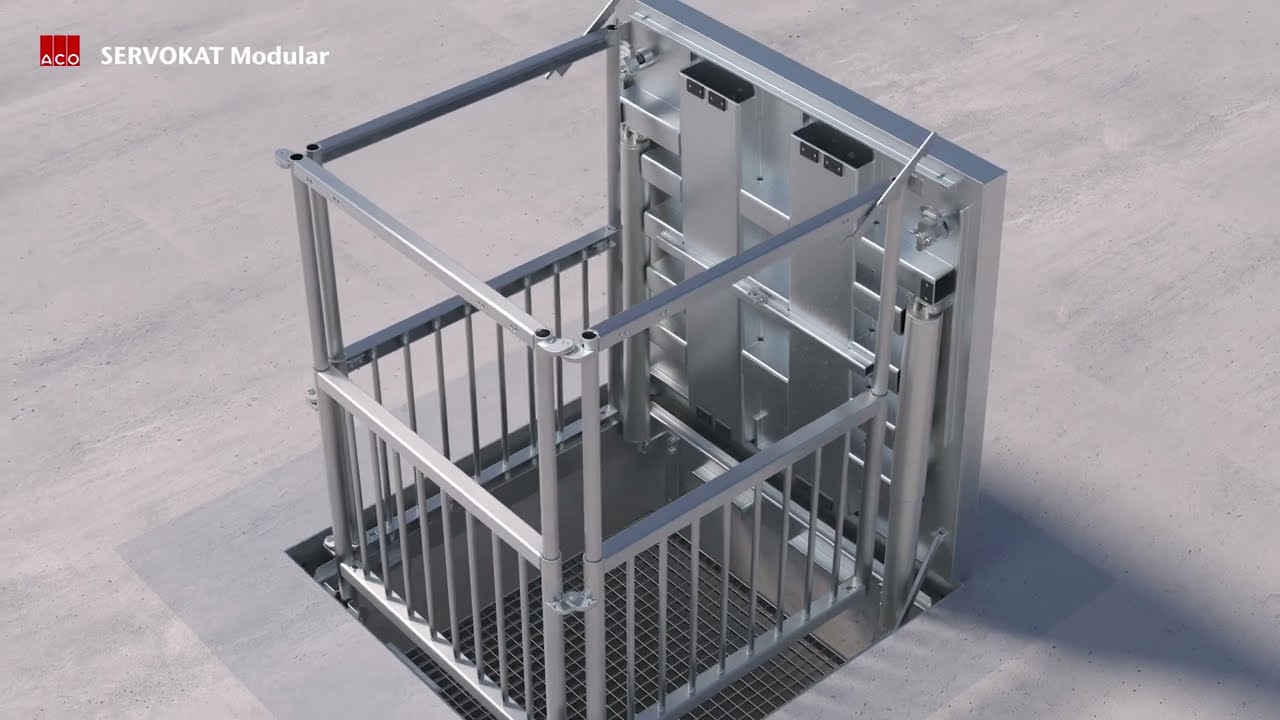

Système modulable et extensible
La version de base peut être complétée facilement par différents accessoires, tels que :
- des garde-corps en aluminium
- une grille de sécurité articulée en acier galvanisé ou en acier inoxydable
Le couvercle d’inspection peut ainsi être parfaitement adapté aux exigences spécifiques du projet et aux normes de sécurité en vigueur.
Conçu pour les charges lourdes
Avec une classe de charge D400, ce couvercle d’inspection est parfaitement adapté aux applications soumises à un trafic intensif, telles que les voiries, sites industriels et zones logistiques. Vous bénéficiez ainsi d’une solution offrant des performances maximales, même dans les conditions les plus exigeantes.
Nouvelle gare - Neuilly Porte-Maillot à Paris
La gare de la Porte Maillot à Paris, est l'une des nouvelles gares de la ligne RER E, conçue par l’architecte Jean-Marie Duthilleul. Cette infrastructure se distingue par ses grands volumes et sa…
Plus d'infos
| Numéro d'art. | Ouverture  | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - B 125 | |||||
| 4387.06.06 | 600 x 600 | 745 x 780 | 50 | 260 |  |
| 4387.06.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.07.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.07.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.08.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.08.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.10.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.10.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.10.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.12.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.15.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution sortie de secours - B 125 | |||||
| 4387.26.06 | 600 x 600 | 745 x 780 | 50 | 260 | |
| 4387.26.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.27.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.27.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.28.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.28.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.30.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.30.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.30.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.32.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.35.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution standard - D 400 | |||||
| 4388.46.06 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.46.08 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.47.07 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.47.14 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.48.08 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.48.10 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.50.10 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.50.15 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.50.20 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.52.12 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.55.15 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Exécution sortie de secours - D 400 | |||||
| 4388.46.26 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.46.28 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.47.27 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.47.34 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.48.28 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.48.30 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.50.30 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.50.35 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.50.40 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.52.32 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.55.35 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - B 125 | |||||
| 4387.66.06 | 600 x 600 | 745 x 780 | 50 | 260 | |
| 4387.66.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.67.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.67.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.68.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.68.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.70.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.70.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.70.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.72.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.75.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution sortie de secours - B 125 | |||||
| 4387.86.06 | 600 x 600 | 745 x 780 | 50 | 260 | |
| 4387.86.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.87.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.87.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.88.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.88.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.90.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.90.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.90.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.92.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.95.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution standard - D 400 | |||||
| 4388.66.06 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.66.08 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.67.07 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.67.14 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.68.08 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.68.10 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.70.10 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.70.15 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.70.20 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.72.12 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.75.15 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Exécution sortie de secours - D 400 | |||||
| 4388.66.26 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.66.28 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.67.27 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.67.34 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.68.28 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.68.30 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.70.30 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.70.35 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.70.40 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.72.32 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.75.35 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - B 125 | |||||
| 4387.06.06 | 600 x 600 | 745 x 780 | 50 | 260 | |
| 4387.06.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.07.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.07.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.08.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.08.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.10.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.10.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.10.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.12.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.15.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution sortie de secours - B 125 | |||||
| 4387.26.06 | 600 x 600 | 745 x 780 | 50 | 260 | |
| 4387.26.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.27.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.27.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.28.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.28.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.30.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.30.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.30.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.32.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.35.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution standard - D 400 | |||||
| 4388.46.06 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.46.08 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.47.07 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.47.14 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.48.08 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.48.10 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.50.10 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.50.15 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.50.20 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.52.12 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.55.15 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Exécution sortie de secours - D 400 | |||||
| 4388.46.26 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.46.28 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.47.27 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.47.34 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.48.28 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.48.30 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.50.30 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.50.35 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.50.40 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.52.32 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.55.35 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - B 125 | |||||
| 4387.66.06 | 600 x 600 | 745 x 780 | 50 | 260 | |
| 4387.66.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.67.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.67.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.68.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.68.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.70.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.70.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.70.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.72.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.75.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution sortie de secours - B 125 | |||||
| 4387.86.06 | 600 x 600 | 745 x 780 | 50 | 260 | |
| 4387.86.08 | 800 x 600 | 945 x 780 | 50 | 260 | |
| 4387.87.07 | 700 x 700 | 845 x 880 | 50 | 260 | |
| 4387.87.14 | 1400 x 700 | 1545 x 880 | 50 | 260 | |
| 4387.88.08 | 800 x 800 | 945 x 980 | 50 | 260 | |
| 4387.88.10 | 1000 x 800 | 1145 x 980 | 50 | 260 | |
| 4387.90.10 | 1000 x 1000 | 1145 x 1180 | 50 | 316 | |
| 4387.90.15 | 1500 x 1000 | 1645 x 1180 | 50 | 316 | |
| 4387.90.20 | 2000 x 1000 | 2145 x 1180 | 50 | 316 | |
| 4387.92.12 | 1200 x 1200 | 1345 x 1380 | 50 | 316 | |
| 4387.95.15 | 1500 x 1500 | 1645 x 1680 | 50 | 316 | |
| Exécution standard - D 400 | |||||
| 4388.66.06 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.66.08 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.67.07 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.67.14 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.68.08 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.68.10 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.70.10 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.70.15 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.70.20 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.72.12 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.75.15 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Exécution sortie de secours - D 400 | |||||
| 4388.66.26 | 600 x 600 | 745 x 890 | 50 | 260 | |
| 4388.66.28 | 800 x 600 | 945 x 890 | 50 | 260 | |
| 4388.67.27 | 700 x 700 | 845 x 990 | 50 | 260 | |
| 4388.67.34 | 1400 x 700 | 1545 x 990 | 50 | 260 | |
| 4388.68.28 | 800 x 800 | 945 x 1090 | 50 | 260 | |
| 4388.68.30 | 1000 x 800 | 1145 x 1090 | 50 | 260 | |
| 4388.70.30 | 1000 x 1000 | 1145 x 1290 | 50 | 316 | |
| 4388.70.35 | 1500 x 1000 | 1645 x 1290 | 50 | 316 | |
| 4388.70.40 | 2000 x 1000 | 2145 x 1290 | 50 | 316 | |
| 4388.72.32 | 1200 x 1200 | 1345 x 1490 | 50 | 316 | |
| 4388.75.35 | 1500 x 1500 | 1645 x 1790 | 50 | 316 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - B 125 | |||||
| 448168 | 600 x 800 | 744 x 944 | 50 | 316 | |
| 448158 | 800 x 800 | 944 x 944 | 50 | 316 | |
| 448167 | 800 x 1000 | 944 x 1144 | 50 | 316 | |
| 448159 | 1000 x 1000 | 1144 x 1144 | 50 | 316 | |
| Exécution sortie de secours - B 125 | |||||
| 448171 | 600 x 800 | 744 x 944 | 50 | 316 | |
| 448162 | 800 x 800 | 944 x 944 | 50 | 316 | |
| 448173 | 800 x 1000 | 944 x 1144 | 50 | 316 | |
| 448169 | 1000 x 1000 | 1144 x 1144 | 50 | 316 | |
| Exécution standard - D 400 | |||||
| 448190 | 600 x 800 | 744 x 944 | 50 | 316 | |
| 448179 | 800 x 800 | 944 x 944 | 50 | 316 | |
| 448192 | 800 x 1000 | 944 x 1144 | 50 | 316 | |
| 448180 | 1000 x 1000 | 1144 x 1144 | 50 | 316 | |
| Exécution sortie de secours - D 400 | |||||
| 448195 | 600 x 800 | 744 x 944 | 50 | 316 | |
| 448184 | 800 x 800 | 944 x 944 | 50 | 316 | |
| 448188 | 800 x 1000 | 944 x 1144 | 50 | 316 | |
| 448182 | 1000 x 1000 | 1144 x 1144 | 50 | 316 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - A 15 | |||||
| 448310 | 800 x 800 | 1041 x 1006 | 80 | 100 | |
| 448306 | 1000 x 1000 | 1241 x 1206 | 80 | 100 | |
| Exécution standard - B 125 | |||||
| 450166 | 800 x 800 | 1041 x 1006 | 80 | 100 | |
| 450170 | 1000 x 1000 | 1241 x 1206 | 80 | 100 | |
| Exécution standard - D 400 | |||||
| 448146 | 600 x 600 | 841 x 806 | 80 | 100 | |
| 448148 | 600 x 800 | 841 x 1006 | 80 | 100 | |
| 448150 | 600 x 900 | 841 x 1106 | 80 | 100 | |
| 448144 | 700 x 700 | 941 x 906 | 80 | 100 | |
| 448142 | 800 x 800 | 1041 x 1006 | 80 | 100 | |
| 448152 | 800 x 1000 | 1041 x 1206 | 80 | 100 | |
| 448140 | 900 x 900 | 1141 x 1106 | 80 | 100 | |
| 448156 | 900 x 1200 | 1141 x 1406 | 80 | 100 | |
| 448138 | 1000 x 1000 | 1241 x 1206 | 80 | 100 | |
| 449664 | 1000 x 1200 | 1241 x 1406 | 80 | 100 | |
| 448154 | 1000 X 1500 | 1241 x 1706 | 80 | 100 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - A 15 | |||||
| 448309 | 800 x 800 | 1041 x 1006 | 80 | 80 | |
| 448305 | 1000 x 1000 | 1241 x 1206 | 80 | 80 | |
| Exécution standard - B 125 | |||||
| 450165 | 800 x 800 | 1041 x 1006 | 80 | 80 | |
| 450169 | 1000 x 1000 | 1241 x 1206 | 80 | 80 | |
| Exécution standard - D 400 | |||||
| 448145 | 600 x 600 | 841 x 806 | 80 | 80 | |
| 448147 | 600 x 800 | 841 x 1006 | 80 | 80 | |
| 448149 | 600 x 900 | 841 x 1106 | 80 | 80 | |
| 448143 | 700 x 700 | 941 x 906 | 80 | 80 | |
| 448141 | 800 x 800 | 1041 x 1006 | 80 | 80 | |
| 448151 | 800 x 1000 | 1041 x 1206 | 80 | 80 | |
| 448139 | 900 x 900 | 1141 x 1106 | 80 | 80 | |
| 448155 | 900 x 1200 | 1141 x 1406 | 80 | 80 | |
| 448137 | 1000 x 1000 | 1241 x 1206 | 80 | 80 | |
| 449663 | 1000 x 1200 | 1241 x 1406 | 80 | 80 | |
| 448153 | 1000 X 1500 | 1241 x 1706 | 80 | 80 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - A 15 | |||||
| 448310 | 800 x 800 | 1041 x 1006 | 80 | 100 | |
| 448306 | 1000 x 1000 | 1241 x 1206 | 80 | 100 | |
| Exécution standard - B 125 | |||||
| 450166 | 800 x 800 | 1041 x 1006 | 80 | 100 | |
| 450170 | 1000 x 1000 | 1241 x 1206 | 80 | 100 | |
| Exécution standard - D 400 | |||||
| 448146 | 600 x 600 | 841 x 806 | 80 | 100 | |
| 448148 | 600 x 800 | 841 x 1006 | 80 | 100 | |
| 448150 | 600 x 900 | 841 x 1106 | 80 | 100 | |
| 448144 | 700 x 700 | 941 x 906 | 80 | 100 | |
| 448142 | 800 x 800 | 1041 x 1006 | 80 | 100 | |
| 448152 | 800 x 1000 | 1041 x 1206 | 80 | 100 | |
| 448140 | 900 x 900 | 1141 x 1106 | 80 | 100 | |
| 448156 | 900 x 1200 | 1141 x 1406 | 80 | 100 | |
| 448138 | 1000 x 1000 | 1241 x 1206 | 80 | 100 | |
| 449664 | 1000 x 1200 | 1241 x 1406 | 80 | 100 | |
| 448154 | 1000 X 1500 | 1241 x 1706 | 80 | 100 | |
| Numéro d'art. | Ouverture | Dimension | Hauteur du cadre [mm] | Hauteur d'encastrement [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|---|
| Exécution standard - A 15 | |||||
| 448309 | 800 x 800 | 1041 x 1006 | 80 | 80 | |
| 448305 | 1000 x 1000 | 1241 x 1206 | 80 | 80 | |
| Exécution standard - B 125 | |||||
| 450165 | 800 x 800 | 1041 x 1006 | 80 | 80 | |
| 450169 | 1000 x 1000 | 1241 x 1206 | 80 | 80 | |
| Exécution standard - D 400 | |||||
| 448145 | 600 x 600 | 841 x 806 | 80 | 80 | |
| 448147 | 600 x 800 | 841 x 1006 | 80 | 80 | |
| 448149 | 600 x 900 | 841 x 1106 | 80 | 80 | |
| 448143 | 700 x 700 | 941 x 906 | 80 | 80 | |
| 448141 | 800 x 800 | 1041 x 1006 | 80 | 80 | |
| 448151 | 800 x 1000 | 1041 x 1206 | 80 | 80 | |
| 448139 | 900 x 900 | 1141 x 1106 | 80 | 80 | |
| 448155 | 900 x 1200 | 1141 x 1406 | 80 | 80 | |
| 448137 | 1000 x 1000 | 1241 x 1206 | 80 | 80 | |
| 449663 | 1000 x 1200 | 1241 x 1406 | 80 | 80 | |
| 448153 | 1000 X 1500 | 1241 x 1706 | 80 | 80 | |
