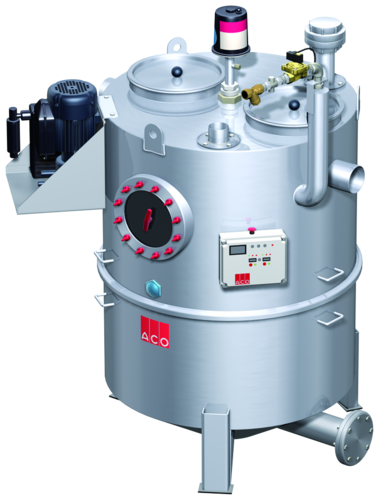

LipuJet-S-RA - niveau d'équipement 3


Informations sur les produits

  • Parc de machines du séparateur des graisses selon les normes DIN EN 1825 et DIN 4040-100
  • Pour installation à l'intérieur - à l'abri du gel
  • Avec collecteur de boue intégré
  • Côté opérationnel : droite/gauche
  • Raccordement de vidange, raccord rapide pour tuyau d'incendie B 2½"
  • Aspiration et vidange du puits d’accès avec manchon de vidange de fond 1½"
  • Fenêtre d'inspection avec essuie-glace
  • Nettoyage interne automatique à haute pression avec pompe
    • Pression nominale : 175 bar
    • Capacité : 11,6 l/min
    • Couper, mélanger, rincer en un seul processus
  • Contrôle standard avec notification de dysfonctionnement du groupe
  • Ouverture d’entretien à l'épreuve des odeurs
    • Diamètre : 300 mm pour NS 1 - 4
    • Diamètre : 500 mm pour NS 7 - 20
  • Équipement de remplissage avec soupape magnétique (connexion ¾") pour un remplissage automatique
  • Connecteur électrique : 400 V/50 Hz/16 A/4,2 kW

Côté opérationnel: Côté droit

Contenance nominaleLargeur nominaleContenuPoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementVideCompletLe composant simple le plus lourd
[l][l][l][kg][kg][kg]
NS 2DN 100210120715207,0921,088,07502.73.42
NS 4DN 100420165915221,01136,088,07504.73.42
NS 7DN 1507054001950370,02322,0128,07507.73.42
NS 10DN 15010004002250385,02632,0128,07510.73.42
NS 15DN 20016308003350526,03876,0196,07515.73.42
NS 20DN 20021108003820543,04364,0196,07520.73.42

Côté opérationnel: Côté gauche

Contenance nominaleLargeur nominaleContenuPoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementVideCompletLe composant simple le plus lourd
[l][l][l][kg][kg][kg]
NS 2DN 100210120715207,0921,088,07502.73.32
NS 4DN 100420165915221,01136,088,07504.73.32
NS 7DN 1507054001950370,02322,0128,07507.73.32
NS 10DN 15010004002250385,02632,0128,07510.73.32
NS 15DN 20016308003350526,03876,0196,07515.73.32
NS 20DN 20021108003820543,04364,0196,07520.73.32
Contenance nominaleLargeur nominaleContenuPoidsCôté opérationnelArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementVideCompletLe composant simple le plus lourd
NS 2DN 100210 l120 l715 l207,0 kg921,0 kg88,0 kgCôté droit7502.73.42
NS 4DN 100420 l165 l915 l221,0 kg1136,0 kg88,0 kgCôté droit7504.73.42
NS 7DN 150705 l400 l1950 l370,0 kg2322,0 kg128,0 kgCôté droit7507.73.42
NS 10DN 1501000 l400 l2250 l385,0 kg2632,0 kg128,0 kgCôté droit7510.73.42
NS 15DN 2001630 l800 l3350 l526,0 kg3876,0 kg196,0 kgCôté droit7515.73.42
NS 20DN 2002110 l800 l3820 l543,0 kg4364,0 kg196,0 kgCôté droit7520.73.42
NS 2DN 100210 l120 l715 l207,0 kg921,0 kg88,0 kgCôté gauche7502.73.32
NS 4DN 100420 l165 l915 l221,0 kg1136,0 kg88,0 kgCôté gauche7504.73.32
NS 7DN 150705 l400 l1950 l370,0 kg2322,0 kg128,0 kgCôté gauche7507.73.32
NS 10DN 1501000 l400 l2250 l385,0 kg2632,0 kg128,0 kgCôté gauche7510.73.32
NS 15DN 2001630 l800 l3350 l526,0 kg3876,0 kg196,0 kgCôté gauche7515.73.32
NS 20DN 2002110 l800 l3820 l543,0 kg4364,0 kg196,0 kgCôté gauche7520.73.32
Contenance nominaleDimensions
L1L2L3L4L5H1H2H3H4H5DD1Z/Nombre de segments
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 211801201501102509759051200140015701101000785/2
NS 41180120150110250124011701450165018201101000785/2
NS 71800120150110250143013301780193021501601500790/3
NS 101800120150110250160015001950210023201601500790/3
NS 152050120150110250175516852120225024902101750820/3
NS 202050120150110250195518852320245026902101750820/3
785/2
790/3
820/3

Alarme de détection de couche de graisses

Convient pour
  • LipuJet-P
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuJet-S
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Description
  • Pour la mesure électronique de la couche de graisse
  • Convient pour les graisses liquides et/ou congelées
  • Appareil de mesure avec fiche et câble de raccordement utilisé, longueur : 3 m
  • Avec deux contacts inverseurs sans tension pour afficher un avertissement complet (80%) et un avertissement préalable du niveau de remplissage (50%)
  • Avec affichage visuel du niveau de remplissage
  • Avec tige de sonde chauffée pour augmenter la fiabilité du service
  • Tension de service : 230VCA/5 VA
  • Puissance maximale d'env. 12W
  • Poids: 2,8 kg

Commande à distance

Convient pour
  • Séparateur de graisse
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Séparateur d'amidon FapuJet
Description
  • Pour la robinetterie intérieure ou le montage dans des boîtiers de raccordement
  • Ligne de contrôle sans conducteur de protection in situ
    • Jusqu'à 50 m : 7 x 1,0 mm²
    • 50 - 200 m 7 x 1,5 mm²
  • Poids : 1 kg
  • Poids: 1 kg

Alarme de détection de couche de graisses Multi Control

Convient pour
  • LipuJet-P
    • Ovale NS 1 - NS 30
    • Ronde NS 2 – NS 20
  • LipuJet-S
    • Ovale NS 1 - NS 10
    • Ronde NS 2 – NS 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Description
  • Pour déterminer les intervalles d'élimination des séparateurs de graisses
  • Convient aux graisses liquides et/ou durcies
  • Délimitation avec écran tactile couleur
  • Avec carte SD intégrée (4 Go) pour l'enregistrement du processus de mesure
  • Avec bâton de sonde à tête (température réglable) pour augmenter la sécurité de l'opération
  • Trois contacts libres de potentiel pour la sortie de pré-alarme (réglable), de pleine alarme (réglable) et d'erreur
  • Bâton de mesure avec échelle de réglage
  • Délimitation avec connexion par câble enfichable, 3 m
  • Tension de service : 100 240VCA 50/60 Hz, 2 A
  • Puissance : env. 43 W
  • Poids: 2,7 kg

Cartouche chauffante

Convient pour
  • Séparateurs de graisse
Description
  • Pour liquéfier la couche de graisse
  • Incl. contrôle
  • Connecteur électrique
    • 400 V/50 Hz/6.0 kW
  • Poids: 15 kg

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
  • Séparateurs d'amidon
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Pour la connexion d'évacuation et la télécommande
  • En acier inoxydable, qualité de matériau 304
  • Réparer : « Sur le mur »
  • Dimensions (largeur x hauteur x profondeur) : 500 x 500 x 160 mm
  • Poids: 11,6 kg

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Dimensions (largeur x hauteur x profondeur) : 565 x 565 x 15 mm
  • Poids: 1,2 kg

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Séparateur d'amidon FapuMax-P-DA
  • Séparateurs d'huile Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Pour le raccordement d'évacuation DN 80
  • En acier inoxydable, qualité de matériau 304
  • Version « On wall »
  • Butée de porte
    • Choix de la gauche ou de la droite
    • Porte verrouillable
  • Dimensions (largeur x hauteur x profondeur) : 370 x 330 x 250 mm
  • Poids : 8 kg
  • Poids: 10,4 kg

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Acier inoxydable, matériau grade 304
  • Dimensions (largeur x hauteur x profondeur) : 421 x 381 x 25 mm
  • Poids: 1 kg

Récupérateur d'objets lourds DN 100

Convient pour
  • Séparateur de graisse LipuJet-S/Lipator-S
    • NS 1 – 4
  • Séparateur d'amidon FapuJet-S
    • NS 0.5 – 1
Description
  • Acier inoxydable, matériau grade 316
  • Forme ronde
  • Pente de dénivelé : 70 mm
  • Pour installation dans des canalisations verticales DN 100 allant au séparateur de graisse
  • Avec connecteur et griffe CE
  • Connexions testées selon la norme DIN EN 877
  • Poids : 15 kg
  • Poids: 11 kg

Récupérateur d'objets lourds DN 150

Convient pour
  • Séparateur de graisse LipuJet-S/Lipator-S
    • NS 5.5 – 10
  • Séparateur d'amidon FapuJet-S
    • NS 2
Description
  • Acier inoxydable, matériau grade 316
  • Forme ronde
  • Pente de dénivelé : 70 mm
  • Pour installation dans des canalisations verticales DN 150 allant au séparateur de graisse
  • Avec connecteur et griffe CE
  • Connexions testées selon la norme DIN EN 877
  • Poids : 16 kg
  • Poids: 13,4 kg

Récupérateur d'objets lourds DN 200

Convient pour
  • Séparateur de graisse LipuJet-S/Lipator-S
    • NS 15 – 20
Description
  • Acier inoxydable, matériau grade 316
  • Forme ronde
  • Pente de dénivelé : 70 mm
  • Pour installation dans des canalisations verticales DN 200 allant au séparateur de graisse
  • Avec connecteur et griffe CE
  • Connexions testées selon la norme DIN EN 877
  • Poids : 17 kg
  • Poids: 14,3 kg
