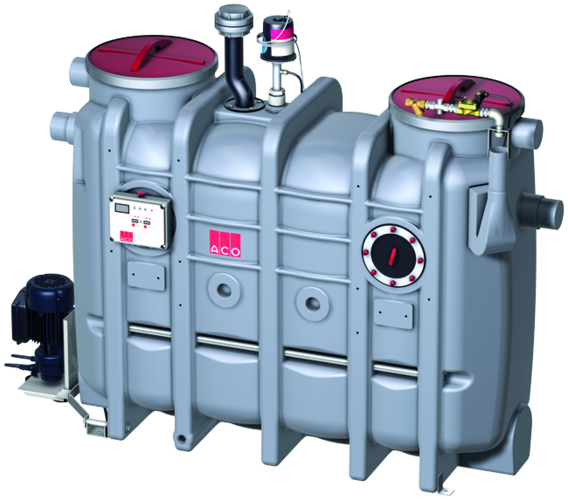

Lipujet-P-OA - niveau d'équipement 3


Informations sur les produits

  • Parc de machines du séparateur des graisses selon les normes DIN EN 1825 et DIN 4040-100
  • Pour installation à l'intérieur - à l'abri du gel
  • Avec collecteur de boue intégré
  • Côté opérationnel : droite/gauche
  • Raccordement de vidange, raccord rapide pour tuyau d'incendie B 2½"
  • Puits d'accès d’aspiration et de vidange avec manchon de vidange de fond 1"
  • Fenêtre d'inspection avec essuie-glace
  • Nettoyage interne automatique à haute pression avec pompe
    • Pression nominale : 175 bar
    • Capacité : 11,6 l/min
    • Couper, mélanger, rincer en un seul processus
  • Contrôle standard avec notification de dysfonctionnement du groupe
  • Ouverture de maintenance inodore, diamètre : 450 mm
  • Équipement de remplissage avec soupape magnétique (connexion ¾") pour un remplissage automatique
  • Connecteur électrique : 400V/50 Hz/16A/4,2 kW

Côté opérationnel: Côté droit

Contenance nominaleLargeur nominaleContenuPoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementVideComplet
[l][l][l][kg][kg]
NS 1DN 100106100320100,0420,03551.74.42
NS 2DN 100210100440105,0545,03552.74.42
NS 3DN 100300150630120,0750,03553.74.42
NS 4DN 100400200830135,0965,03554.74.42
NS 5,5DN 1507253601430210,01640,03555.74.42
NS 7DN 1508004001600226,01826,03557.74.42
NS 8,5DN 1509404751900247,02147,03558.74.42
NS 10DN 15010005202000259,02259,03560.74.42

Côté opérationnel: Côté gauche

Contenance nominaleLargeur nominaleContenuPoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementVideComplet
[l][l][l][kg][kg]
NS 1DN 100106100320100,0420,03551.74.32
NS 2DN 100210100440105,0545,03552.74.32
NS 3DN 100300150630120,0750,03553.74.32
NS 4DN 100400200830135,0965,03554.74.32
NS 5,5DN 1507253601430210,01640,03555.74.32
NS 7DN 1508004001600226,01826,03557.74.32
NS 8,5DN 1509404751900247,02147,03558.74.32
NS 10DN 15010005202000259,02259,03560.74.32
Contenance nominaleLargeur nominaleContenuPoidsCôté opérationnelArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementVideComplet
NS 1DN 100106 l100 l320 l100,0 kg420,0 kgCôté droit3551.74.42
NS 2DN 100210 l100 l440 l105,0 kg545,0 kgCôté droit3552.74.42
NS 3DN 100300 l150 l630 l120,0 kg750,0 kgCôté droit3553.74.42
NS 4DN 100400 l200 l830 l135,0 kg965,0 kgCôté droit3554.74.42
NS 5,5DN 150725 l360 l1430 l210,0 kg1640,0 kgCôté droit3555.74.42
NS 7DN 150800 l400 l1600 l226,0 kg1826,0 kgCôté droit3557.74.42
NS 8,5DN 150940 l475 l1900 l247,0 kg2147,0 kgCôté droit3558.74.42
NS 10DN 1501000 l520 l2000 l259,0 kg2259,0 kgCôté droit3560.74.42
NS 1DN 100106 l100 l320 l100,0 kg420,0 kgCôté gauche3551.74.32
NS 2DN 100210 l100 l440 l105,0 kg545,0 kgCôté gauche3552.74.32
NS 3DN 100300 l150 l630 l120,0 kg750,0 kgCôté gauche3553.74.32
NS 4DN 100400 l200 l830 l135,0 kg965,0 kgCôté gauche3554.74.32
NS 5,5DN 150725 l360 l1430 l210,0 kg1640,0 kgCôté gauche3555.74.32
NS 7DN 150800 l400 l1600 l226,0 kg1826,0 kgCôté gauche3557.74.32
NS 8,5DN 150940 l475 l1900 l247,0 kg2147,0 kgCôté gauche3558.74.32
NS 10DN 1501000 l520 l2000 l259,0 kg2259,0 kgCôté gauche3560.74.32
Contenance nominaleDimensions
L1L2L3L4H1H2H3H4H5W1W2B3D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 1110013001400300830760151013001500700770800110
NS 21100130014003001055985171015001700700770800110
NS 31450165017503001055985171015001700700770800110
NS 41760200020603001055985171015001700700770800110
NS 5,51760200020603001250118019101700190095010201050160
NS 71960220022603001250118019101700190095010201050160
NS 8,52250248525503001250118019101700190095010201050160
NS 102450269027503001250118019101700190095010201050160

Alarme de détection de couche de graisses

Convient pour
  • LipuJet-P
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuJet-S
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Description
  • Pour la mesure électronique de la couche de graisse
  • Convient pour les graisses liquides et/ou congelées
  • Appareil de mesure avec fiche et câble de raccordement utilisé, longueur : 3 m
  • Avec deux contacts inverseurs sans tension pour afficher un avertissement complet (80%) et un avertissement préalable du niveau de remplissage (50%)
  • Avec affichage visuel du niveau de remplissage
  • Avec tige de sonde chauffée pour augmenter la fiabilité du service
  • Tension de service : 230VCA/5 VA
  • Puissance maximale d'env. 12W
  • Poids: 2,8 kg

Commande à distance

Convient pour
  • Séparateur de graisse
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Séparateur d'amidon FapuJet
Description
  • Pour la robinetterie intérieure ou le montage dans des boîtiers de raccordement
  • Ligne de contrôle sans conducteur de protection in situ
    • Jusqu'à 50 m : 7 x 1,0 mm²
    • 50 - 200 m 7 x 1,5 mm²
  • Poids : 1 kg
  • Poids: 1 kg

Alarme de détection de couche de graisses Multi Control

Convient pour
  • LipuJet-P
    • Ovale NS 1 - NS 30
    • Ronde NS 2 – NS 20
  • LipuJet-S
    • Ovale NS 1 - NS 10
    • Ronde NS 2 – NS 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Description
  • Pour déterminer les intervalles d'élimination des séparateurs de graisses
  • Convient aux graisses liquides et/ou durcies
  • Délimitation avec écran tactile couleur
  • Avec carte SD intégrée (4 Go) pour l'enregistrement du processus de mesure
  • Avec bâton de sonde à tête (température réglable) pour augmenter la sécurité de l'opération
  • Trois contacts libres de potentiel pour la sortie de pré-alarme (réglable), de pleine alarme (réglable) et d'erreur
  • Bâton de mesure avec échelle de réglage
  • Délimitation avec connexion par câble enfichable, 3 m
  • Tension de service : 100 240VCA 50/60 Hz, 2 A
  • Puissance : env. 43 W
  • Poids: 2,7 kg

Cartouche chauffante

Convient pour
  • Séparateurs de graisse
Description
  • Pour liquéfier la couche de graisse
  • Incl. contrôle
  • Connecteur électrique
    • 400 V/50 Hz/6.0 kW
  • Poids: 15 kg

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
  • Séparateurs d'amidon
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Pour la connexion d'évacuation et la télécommande
  • En acier inoxydable, qualité de matériau 304
  • Réparer : « Sur le mur »
  • Dimensions (largeur x hauteur x profondeur) : 500 x 500 x 160 mm
  • Poids: 11,6 kg

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Dimensions (largeur x hauteur x profondeur) : 565 x 565 x 15 mm
  • Poids: 1,2 kg

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Séparateur d'amidon FapuMax-P-DA
  • Séparateurs d'huile Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Pour le raccordement d'évacuation DN 80
  • En acier inoxydable, qualité de matériau 304
  • Version « On wall »
  • Butée de porte
    • Choix de la gauche ou de la droite
    • Porte verrouillable
  • Dimensions (largeur x hauteur x profondeur) : 370 x 330 x 250 mm
  • Poids : 8 kg
  • Poids: 10,4 kg

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Acier inoxydable, matériau grade 304
  • Dimensions (largeur x hauteur x profondeur) : 421 x 381 x 25 mm
  • Poids: 1 kg

Récupérateur d'objets lourds DN 100

Convient pour
  • Séparateur de graisse LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Séparateur d'amidon FapuJet-P-OAP
    • NS 0.5 – 1
Description
  • Pour une installation dans des canalisations verticales DN 100 allant au séparateur de graisses
  • Construction ronde avec
    • Joint de raccords à manchon (matériau SBR) à l'arrivée et manchon emboîtable à la sortie
    • Panier en acier inoxydable, qualité de matériau 316, pour retenir les matières grossières
    • Ouverture d'entretien inodore DN 450
  • Poids : 14 kg
  • Poids: 9,7 kg

Récupérateur d'objets lourds DN 150

Convient pour
  • Séparateur de graisse LipuJet-P/LipuSmart-P
    • NS 5.5 – 10
  • Séparateur d'amidon FapuJet-P-OAP
    • NS 2
Description
  • Pour une installation dans des canalisations verticales DN 150 allant au séparateur de graisses
  • Construction ronde avec
    • Joint de raccords à manchon (matériau SBR) à l'arrivée et manchon emboîtable à la sortie
    • Panier en acier inoxydable, qualité de matériau 316, pour retenir les matières grossières
    • Ouverture d'entretien inodore DN 450
  • Poids : 14 kg
  • Poids: 12,6 kg
