Exécution ovale - Polyéthylène (PE-HD)


Avantages du produit

  • Protection contre les refoulements intégrée
  • Une seule conduite de ventilation nécessaire
    • Pour le LipuSmart-P NS 2, ACO recommande d'installer 2 lignes de ventilation sur site
  • Dimensions d'installation compactes : la technologie de la pompe peut être installée de manière flexible sur 3 côtés
  • Contrôle du système global grâce à l'intégration dans la technologie de contrôle des bâtiments
  • 4en1 - solution complète
  • Connexion Modbus en option
  • Stabilité de la construction du conteneur avec vérification de la stabilité à 25 ans selon la norme allemande DIN 19901

Boîte info

La technologie de pompe LipuSmart peut être montée de manière flexible sur 3 côtés du conteneur.

Contenance nominaleLargeur nominaleContenuDonnées clés unité de pompePoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementTypePuissance du moteurVolume utileVideComplet
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,5155199,0639,03552.66.00
NS 3DN 100300150630Pumpenset 1,5kW1,5155209,0839,03553.66.00
NS 4DN 100400200830Pumpenset 1,5kW1,5155224,01054,03554.66.00
NS 5,5DN 1507253601430Pumpenset 4,0kW4235328,01758,03555.66.00
NS 7DN 1508004001600Pumpenset 4,0kW4235346,01946,03557.66.00
NS 8,5DN 1509404751900Pumpenset 4,0kW4235367,02267,03558.66.00
NS 10DN 15010005202000Pumpenset 4,0kW4235379,02379,03560.66.00
Contenance nominaleLargeur nominaleContenuDonnées clés unité de pompePoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementTypePuissance du moteurVolume utileVideComplet
NS 2DN 100210 l100 l440 lPumpenset 1,5kW1,5 kW155 l199,0 kg639,0 kg3552.66.00
NS 3DN 100300 l150 l630 lPumpenset 1,5kW1,5 kW155 l209,0 kg839,0 kg3553.66.00
NS 4DN 100400 l200 l830 lPumpenset 1,5kW1,5 kW155 l224,0 kg1054,0 kg3554.66.00
NS 5,5DN 150725 l360 l1430 lPumpenset 4,0kW4 kW235 l328,0 kg1758,0 kg3555.66.00
NS 7DN 150800 l400 l1600 lPumpenset 4,0kW4 kW235 l346,0 kg1946,0 kg3557.66.00
NS 8,5DN 150940 l475 l1900 lPumpenset 4,0kW4 kW235 l367,0 kg2267,0 kg3558.66.00
NS 10DN 1501000 l520 l2000 lPumpenset 4,0kW4 kW235 l379,0 kg2379,0 kg3560.66.00

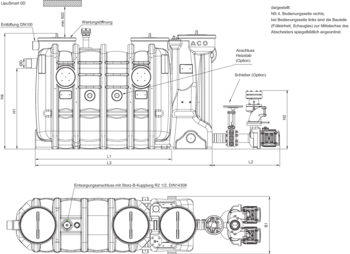

Dessin à l'échelle
Contenance nominaleDimensions
L1L2L3H1H2H4W1D
[mm][mm][mm][mm][mm][mm][mm][mm]
NS 21100800162510557531500742110
NS 31450800197510557531500742110
NS 41760800228510557531500742110
NS 5,51760835228712507531700960160
NS 71960835248712507531700960160
NS 8,52250835277712507531700960160
NS 102450835297712507531700960160

Alarme de détection de couche de graisses

Convient pour
  • LipuJet-P
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuJet-S
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Description
  • Pour la mesure électronique de la couche de graisse
  • Convient pour les graisses liquides et/ou congelées
  • Appareil de mesure avec fiche et câble de raccordement utilisé, longueur : 3 m
  • Avec deux contacts inverseurs sans tension pour afficher un avertissement complet (80%) et un avertissement préalable du niveau de remplissage (50%)
  • Avec affichage visuel du niveau de remplissage
  • Avec tige de sonde chauffée pour augmenter la fiabilité du service
  • Tension de service : 230VCA/5 VA
  • Puissance maximale d'env. 12W
  • Poids: 2,8 kg

Alarme de détection de couche de graisses Multi Control

Convient pour
  • LipuJet-P
    • Ovale NS 1 - NS 30
    • Ronde NS 2 – NS 20
  • LipuJet-S
    • Ovale NS 1 - NS 10
    • Ronde NS 2 – NS 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Description
  • Pour déterminer les intervalles d'élimination des séparateurs de graisses
  • Convient aux graisses liquides et/ou durcies
  • Délimitation avec écran tactile couleur
  • Avec carte SD intégrée (4 Go) pour l'enregistrement du processus de mesure
  • Avec bâton de sonde à tête (température réglable) pour augmenter la sécurité de l'opération
  • Trois contacts libres de potentiel pour la sortie de pré-alarme (réglable), de pleine alarme (réglable) et d'erreur
  • Bâton de mesure avec échelle de réglage
  • Délimitation avec connexion par câble enfichable, 3 m
  • Tension de service : 100 240VCA 50/60 Hz, 2 A
  • Puissance : env. 43 W
  • Poids: 2,7 kg

Module de signalisation d'alarme

Description
  • Auto-alimentation
  • Avec contact sans potentiel
  • Visuel et acoustique
  • Sans transmetteur de contact
  • Pour le montage en dehors de la zone potentiellement explosive
  • Dimensions : 175 x 125 x 75 mm L x H x P
  • Type de protection : IP65
  • Tension de service : 230 V/CA 50/60 Hz
  • Prêt à être branché avec un câble : 2 m
  • Poids: 1,4 kg

Corne de signalisation

Description
  • 230V CA
  • Consommation électrique : 30mA
  • Ø62x85 mm (L/B x T)
  • Protection : IP66
  • 95 dB(A)
  • Poids: 0,3 kg

Cartouche chauffante

Convient pour
  • Séparateurs de graisse
Description
  • Pour liquéfier la couche de graisse
  • Incl. contrôle
  • Connecteur électrique
    • 400 V/50 Hz/6.0 kW
  • Poids: 15 kg

Dispositif de remplissage

Convient pour
  • Séparateur de graisse
    • LipuJet-P-OB/OD/R/RD
    • LipuSmart-P-OB/OD
  • BioJet-P-OM/RM (NS 2-25)
Description
  • Sortie libre selon la norme DIN 1988, partie 4
  • Pour le raccordement à l'eau potable
  • Avec l'approbation du DVGW / KIWA et la soupape inclinée R ¾ "
  • Avec soupape de surpression avec piège à saleté
  • Poids : 3,5 kg
  • Poids: 3,5 kg

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
  • Séparateurs d'amidon
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Pour la connexion d'évacuation et la télécommande
  • En acier inoxydable, qualité de matériau 304
  • Réparer : « Sur le mur »
  • Dimensions (largeur x hauteur x profondeur) : 500 x 500 x 160 mm
  • Poids: 11,6 kg

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Dimensions (largeur x hauteur x profondeur) : 565 x 565 x 15 mm
  • Poids: 1,2 kg

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Séparateur d'amidon FapuMax-P-DA
  • Séparateurs d'huile Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Pour le raccordement d'évacuation DN 80
  • En acier inoxydable, qualité de matériau 304
  • Version « On wall »
  • Butée de porte
    • Choix de la gauche ou de la droite
    • Porte verrouillable
  • Dimensions (largeur x hauteur x profondeur) : 370 x 330 x 250 mm
  • Poids : 8 kg
  • Poids: 10,4 kg

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Description
  • Acier inoxydable, matériau grade 304
  • Dimensions (largeur x hauteur x profondeur) : 421 x 381 x 25 mm
  • Poids: 1 kg

Hublot

Convient pour
  • Séparateur de graisse
    • LipuJet-P-OB/OD/R/RD
    • LipuSmart-P-OB/OD
  • BioJet-P-OM/RM (NS 2-25)
Description
  • Largeur nominale : DN 200
  • Avec essuie-glace
  • Poids : 5 kg
  • Poids: 3,2 kg

Récupérateur d'objets lourds DN 100

Convient pour
  • Séparateur de graisse LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Séparateur d'amidon FapuJet-P-OAP
    • NS 0.5 – 1
Description
  • Pour une installation dans des canalisations verticales DN 100 allant au séparateur de graisses
  • Construction ronde avec
    • Joint de raccords à manchon (matériau SBR) à l'arrivée et manchon emboîtable à la sortie
    • Panier en acier inoxydable, qualité de matériau 316, pour retenir les matières grossières
    • Ouverture d'entretien inodore DN 450
  • Poids : 14 kg
  • Poids: 9,7 kg

Récupérateur d'objets lourds DN 150

Convient pour
  • Séparateur de graisse LipuJet-P/LipuSmart-P
    • NS 5.5 – 10
  • Séparateur d'amidon FapuJet-P-OAP
    • NS 2
Description
  • Pour une installation dans des canalisations verticales DN 150 allant au séparateur de graisses
  • Construction ronde avec
    • Joint de raccords à manchon (matériau SBR) à l'arrivée et manchon emboîtable à la sortie
    • Panier en acier inoxydable, qualité de matériau 316, pour retenir les matières grossières
    • Ouverture d'entretien inodore DN 450
  • Poids : 14 kg
  • Poids: 12,6 kg

Pompe manuelle à membrane 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Description
  • Pour fixation au mur
  • Tuyau inclus
    • Distance d'éclairage : 48 x 80 mm
  • Incl, collier de serrage
    • Distance d'éclairage : 50 x 70 mm
    • Largeur : 12 mm
    • 2 pces requises
  • Poids: 14,4 kg

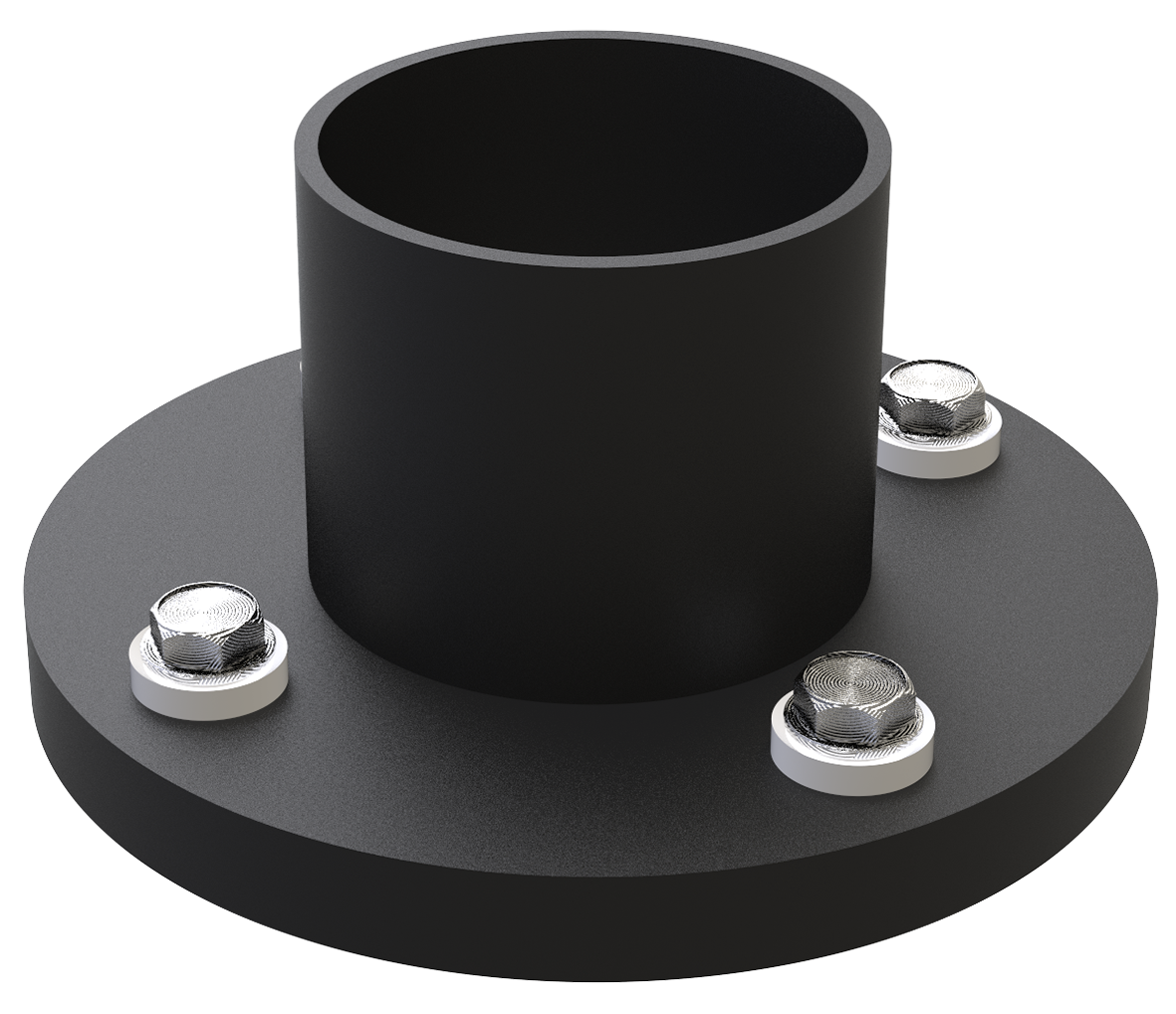

Pièce de raccordement pour ventilation

Convient pour
  • LipuSmart-P
Description
  • En PE-HD
  • DN70 (DE 75mm)

Vanne d'arrêt 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Description
  • Pour la pompe à membrane manuelle
  • Poids: 1 kg

Vanne à trois voies 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Description
  • Pour la pompe à membrane manuelle
  • Poids: 3,3 kg

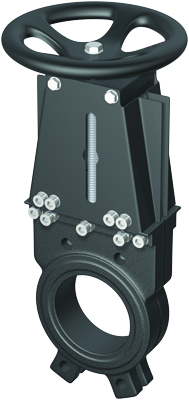

Vanne d'arrêt

Convient pour
  • Unité de pompe d'arrivé LipuSmart-P
Description
  • Fabriqué en fonte
  • Plaque coulissante, broche en acier inoxydable, classe de matériau 304
  • DN 100
  • Longueur (L) : 50 mm
  • Course de broche (H1 - H2) : 365 - 465 mm
  • Diamètre du volant à main : 200 mm
  • Incluant joints et matériaux de fixation
  • Poids: 15 kg

Vanne d'arrêt DN 80

Convient pour
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Description
  • Fabriqué en fonte
  • 8 vis et écrous
  • 1 joint DN 80
  • Longueur : 180 mm
  • Poids : 21 kg
  • Poids: 19,4 kg
