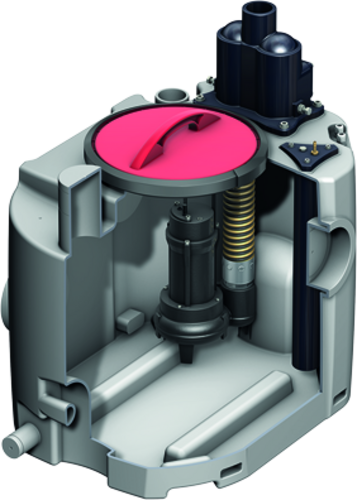

Installation de relevage des eaux usées Muli-Mini mono


Informations sur les produits

  • Domaines d'application
    • Blanchisseries
    • Sous-sols
    • Entrepôts
  • Réservoir en polyéthylène
    • Sortie d'eau R 1"
    • Ouverture de service pour maintenance simple, diamètre : 340 mm
    • Kit de fixation pour empêcher le flottement
    • Connecteur pour pompe à membrane manuelle DN 50
    • 4 manchons d'eau horizontales DN 100
    • 1 buse d'arrivée verticale DN 100
    • En option, 1 buse d'arrivée verticale DN 50 (accessoire)
    • 1 manchon de ventilation DN 70
  • Raccordement conduite de pression
    • Obturateur de retenue avec bille dans le boîtier du produit
    • Avec vis d'aération et vis de maintien
    • Connexion : Rp 2"
  • Pompes immergées pour les eaux grises
    • Avec motopompe submersible triphasé : 400 V, 50 HZ
    • Protection IP 68
    • En acier inoxydable
    • Deux garnitures mécaniques avec une chambre à huile entre elles
    • Avec turbine Vortex sans bourrages
    • Cordon d'alimentation de 10 m
  • Commutateur de niveau
    • Commutation pneumatique de niveau avec lignes de commande de 10 m
    • En option avec insufflation de bulles d'air pour une sécurité opérationnelle accrue lors de l'installation en aval des séparateurs de graisse (accessoires)
  • Contrôles
    • Protection IP 54
    • Câble de 1.5 m et prise CEE (16 A)
    • Message de panne collective hors potentiel et signalisation de fonctionnement
  • Testé selon la norme DIN EN 12050-2

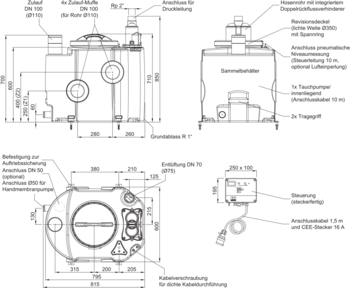

Dessin à l'échelle
TypePuissance du moteurDonnées clésGranu

lation
Conteneur de volumeTotal

volume
PoidsArticle

numéro
P1P2Actuel

puissance
Tens-

ion
Trs-

révolutions
Arrivée

hauteur Z 1
Arrivée

hauteur Z 2
Entrée supérieure
[kW][kW][A][V][tr/min][mm][l][l][l][l][kg]
ImageMuli-Mini MDP 1.10,70,551,340029004060108140190451206.00.05
ImageMuli-Mini MDP 1.21,51,12,640029005060108140190501206.00.06
ImageMuli-Mini MWP 1.10,80,553,623029004060108140190451206.00.07
ImageMuli-Mini MWP 1.21,81,18,223029005060108140190501206.00.08
Dessin à l'échelle
TypePuissance du moteurDonnées clésTaille du grainConteneur de volumeTotal

volume
PoidsArticle

numéro
P1P2Consommation d'énergieTensionNombre de révolutionsArrivée

hauteur Z 1
Arrivée

hauteur Z 2
Entrée supérieure
Muli-Mini MDP 1.10,7 kW0,55 kW1,3 A400 V2900 tr/min40 mm60 l108 l140 l190 l45 kg1206.00.05
Muli-Mini MDP 1.21,5 kW1,1 kW2,6 A400 V2900 tr/min50 mm60 l108 l140 l190 l50 kg1206.00.06
Muli-Mini MWP 1.10,8 kW0,55 kW3,6 A230 V2900 tr/min40 mm60 l108 l140 l190 l45 kg1206.00.07
Muli-Mini MWP 1.21,8 kW1,1 kW8,2 A230 V2900 tr/min50 mm60 l108 l140 l190 l50 kg1206.00.08

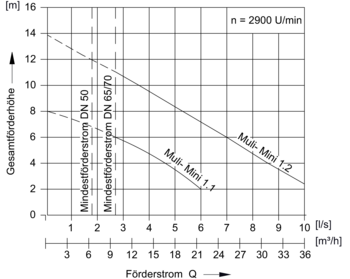

TypeHauteur manométriqueFlux de transport Q avec une hauteur manométrique globale HTempérature moyenne
2 m4 m6 m8 m10 m12 mNormalMaximum
[m][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-Mini MDP 1.12-76,04,52,754065
Muli-Mini MDP 1.22-1210,38,77,05,43,61,84065
Muli-Mini MWP 1.12-76,04,52,754065
Muli-Mini MWP 1.22-1210,38,77,05,43,61,84065

Module de signalisation d'alarme

Description
  • Auto-alimentation
  • Avec contact sans potentiel
  • Visuel et acoustique
  • Sans transmetteur de contact
  • Pour le montage en dehors de la zone potentiellement explosive
  • Dimensions : 175 x 125 x 75 mm L x H x P
  • Type de protection : IP65
  • Tension de service : 230 V/CA 50/60 Hz
  • Prêt à être branché avec un câble : 2 m
  • Poids: 1,4 kg

Corne de signalisation

Description
  • 230V CA
  • Consommation électrique : 30mA
  • Ø62x85 mm (L/B x T)
  • Protection : IP66
  • 95 dB(A)
  • Poids: 0,3 kg

Corne de signalisation

Convient pour
  • Installation de signaux
  • Installation de signaux avec module GSM
Description
  • Tension de service : 12V CC
  • Consommation d'énergie : 150 mA
  • 172x70x78mm (LxlxP)
  • Degré de protection : IP33
  • Niveau de bruit : 92 dB(A)
  • Poids: 0,2 kg

Insufflation de bulles d'air

Convient pour
  • Muli-Star DDP
  • Muli-Mini
Description
  • Pour la modernisation des stations de relevage des eaux usées DDP Muli-Mini et Muli-Star
  • Avec compresseur et connecteurs
  • Pour accroître la fiabilité
  • Pour faire face à la génération de couches flottantes (eaux usées contenant des graisses)
  • Poids: 1,9 kg

Pièce de fixation spéciale DN 50

Convient pour
  • Muli-Mini
Description
  • Comme élément complémentaire pour la conduite sous pression DN 50 (OD : 57 - 61 mm)
  • Pour l'isolation acoustique
  • Poids: 2,6 kg

Pièce de fixation spéciale DN 70

Convient pour
  • Muli-Mini
Description
  • Comme élément complémentaire pour la conduite sous pression DN 70 (OD : 73 - 76 mm
  • Pour l'isolation acoustique
  • Poids: 2,3 kg

Pompe manuelle à membrane 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Description
  • Pour fixation au mur
  • Tuyau inclus
    • Distance d'éclairage : 48 x 80 mm
  • Incl, collier de serrage
    • Distance d'éclairage : 50 x 70 mm
    • Largeur : 12 mm
    • 2 pces requises
  • Poids: 14,4 kg

Vanne à trois voies 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Description
  • Pour la pompe à membrane manuelle
  • Poids: 3,3 kg

Vanne d'arrêt 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Description
  • Pour la pompe à membrane manuelle
  • Poids: 1 kg
