Installation de relevage des eaux usées Sinkamat-K mono


Informations sur les produits

  • Champ d'application
    • Pour l'installation en sous-sol dans des pièces à l'abri du gel situées en dessous du niveau de refoulement, par exemple dans les sous-sols, les ateliers de bricolage et les blanchisseries
    • Pour les eaux usées sans matières fécales domestiques, par exemple celles provenant des douches, des lavabos, etc.
  • Boîtier du produit en polyéthylène
  • Avec 3 manchons d'arivée DN 100
  • Avec des parties supérieures réglables en hauteur
    • Avec réglage en hauteur télescopique : 30 - 70 mm
  • Boîtier du moteur et regard en acier inoxydable
  • Boîtier de la pompe et roue en plastique
  • Garniture mécanique entre le boîtier de la pompe et le moteur
  • Avec câble de raccordement de 10 m et prise de terre
  • Avec interrupteur flottant sphérique
  • Avec clapet anti-retour intégré R 1¼"
  • Raccordement de pression conforme à la norme EN ISO 15493
    • PVC-U; 50‑40-R 1¼"
  • Testé conformément à la norme EN 12050-2 (eau usée sans matières fécales)
TypeDescriptionPuissance du moteurDonnées clésGranu

lation
Total

volume
Volume utilePoidsArticle

numéro
P1P2Actuel

puissance
Tens-

ion
Trs-

révolutions
[kW][kW][A][V][tr/min][mm][l][l][kg]
Image50/1-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Plaque de recouvrement réversible pour carreaux ou recouvremente plastique
    • Classe de résistance : K 3
0,30,131,8230280010701517620441
Image50/2-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Plaque de recouvrement réversible pour carreaux ou recouvremente plastique
    • Classe de résistance : K 3
0,850,433,7230280010701519620491
Image50/1-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Pour le choix de la surface par le client
    • Avec barrière anti-odeurs
    • Avec grille à fentes
      • Dimensions du cadre : 150 x 150 mm
      • Classe de résistance : K 3
0,30,131,8230280010701518620442
Image50/2-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Pour le choix de la surface par le client
    • Avec barrière anti-odeurs
    • Avec grille à fentes
      • Dimensions du cadre : 150 x 150 mm
      • Classe de résistance : K 3
0,850,433,7230280010701520620492
50/1-K mono
  • Partie supérieure
    • Dimensions du cadre : 198 x 198 mm
    • Grille à fentes
    • Classe de résistance : K 3
0,30,131,8230280010701516620387
50/2-K mono
  • Partie supérieure
    • Dimensions du cadre : 198 x 198 mm
    • Grille à fentes
    • Classe de résistance : K 3
0,850,433,7230280010701518620490
TypeDescriptionPuissance du moteurDonnées clésGranu

lation
Total

volume
Conteneur de volumePoidsArticle

numéro
P1P2Actuel

puissance
TensionNombre de révolutionsArrivée

hauteur Z 1
50/1-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Plaque de recouvrement réversible pour carreaux ou recouvremente plastique
    • Classe de résistance : K 3
0,3 kW0,13 kW1,8 A230 V2800 tr/min10 mm70 l15 l17 kg620441
50/2-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Plaque de recouvrement réversible pour carreaux ou recouvremente plastique
    • Classe de résistance : K 3
0,85 kW0,43 kW3,7 A230 V2800 tr/min10 mm70 l15 l19 kg620491
50/1-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Pour le choix de la surface par le client
    • Avec barrière anti-odeurs
    • Avec grille à fentes
      • Dimensions du cadre : 150 x 150 mm
      • Classe de résistance : K 3
0,3 kW0,13 kW1,8 A230 V2800 tr/min10 mm70 l15 l18 kg620442
50/2-K mono
  • Partie supérieure
    • Dimensions du cadre : 360 x 300 mm
    • Pour le choix de la surface par le client
    • Avec barrière anti-odeurs
    • Avec grille à fentes
      • Dimensions du cadre : 150 x 150 mm
      • Classe de résistance : K 3
0,85 kW0,43 kW3,7 A230 V2800 tr/min10 mm70 l15 l20 kg620492
50/1-K mono
  • Partie supérieure
    • Dimensions du cadre : 198 x 198 mm
    • Grille à fentes
    • Classe de résistance : K 3
0,3 kW0,13 kW1,8 A230 V2800 tr/min10 mm70 l15 l16 kg620387
50/2-K mono
  • Partie supérieure
    • Dimensions du cadre : 198 x 198 mm
    • Grille à fentes
    • Classe de résistance : K 3
0,85 kW0,43 kW3,7 A230 V2800 tr/min10 mm70 l15 l18 kg620490

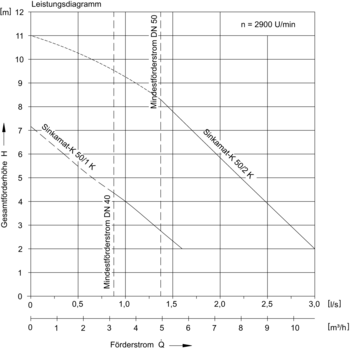

TypeHauteur manométriqueFlux de transport Q avec une hauteur manométrique globale HTempérature moyenne
2 m3 m4 m5 m6 m7 m8 m9 m10 mNormalMaximum
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
50/1-K mono2-4,51,61,271,00,620,374070
50/2-K mono2-9,53,02,72,42,251,941,71,441,110,624070
50/1-K mono
50/2-K mono

Module de signalisation d'alarme

Description
  • Auto-alimentation
  • Avec contact sans potentiel
  • Visuel et acoustique
  • Sans transmetteur de contact
  • Pour le montage en dehors de la zone potentiellement explosive
  • Dimensions : 175 x 125 x 75 mm L x H x P
  • Type de protection : IP65
  • Tension de service : 230 V/CA 50/60 Hz
  • Prêt à être branché avec un câble : 2 m
  • Poids: 1,4 kg

Corne de signalisation

Convient pour
  • Installation de signaux
  • Installation de signaux avec module GSM
Description
  • Tension de service : 12V CC
  • Consommation d'énergie : 150 mA
  • 172x70x78mm (LxlxP)
  • Degré de protection : IP33
  • Niveau de bruit : 92 dB(A)
  • Poids: 0,2 kg

Platine d’étanchéité

Convient pour
  • Clapets anti-retour pour l'installation dans la dalle de fond
  • Sinkamat-Z (sous le plancher)
  • Muli-UF (en sous-sol)
  • Triplex-K
  • Quatrix-K
Description
  • Pour construire en béton imperméable à l'eau
    • Niveau maximal de la nappe phréatique : 2 m
  • Poids: 4,2 kg
