Caniveau avec pente incorporée
Gala-G100

Capacité d’évacuation accrue

Avec sa profondeur de 15 cm, il se distingue en effet par sa grande capacité. Vous pouvez toujours augmenter la vitesse d’écoulement en optant pour un caniveau avec pente en cascade ou incorporée, allant jusqu’à 20 cm de profondeur.

Passage d’une camionnette

Le caractère fonctionnel de ce caniveau se manifeste également d’une autre manière: Le Gala-G100 vous offre 5 différentes grilles. Ainsi, le Gala-G100, avec grille en fonte ancrée de la classe C 250, peut supporter sans problème le passage d’une camionnette.

Caractéristiques

  • Excellente capacité de collecte et capacité d’évacuation accrue en cas de sélection de la pente incorporée
  • Aucun risque d’eaux chassantes grâce à la grille caillebotis
  • Grille en fonte d’une classe de résistance C 250 en cas de pose selon les directives (Type M)
  • Angles extrêmement faciles à réaliser (caniveaux en angle, en T ou en croix)
  • Jusqu'à classe de résistance C 250

Le Gala-G100 est la solution idéale pour le drainage de grandes surfaces.



Articles intéressants


Informations techniques & téléchargements

N° art.DescriptionLongueur
[cm]
Largeur int.
[cm]
Largeur
[cm]
Hauteur
[cm]
Type de
pente (d)
Dessin technique
[pdf]
Texte de cahier
des charges
[pdf]
DébutFin
Eléments de caniveau
060000.0 (a)(b)100,010,013,015,015,0H/TTéléchargez
060490.1 (a)(b)(c)50,010,013,015,015,0H/TTéléchargez
060011100,010,013,015,015,5VTéléchargez
060022100,010,013,015,516,0VTéléchargez
060033100,010,013,016,016,5VTéléchargez
060044100,010,013,016,517,0VTéléchargez
060055 (a)(b)100,010,013,017,017,5VTéléchargez
060505.0 (a)(b)100,010,013,017,517,5HTéléchargez
060475.1 (a)(b)(c)50,010,013,017,517,5HTéléchargez
060066100,010,013,017,518,0VTéléchargez
060077100,010,013,018,018,5VTéléchargez
060088100,010,013,018,519,0VTéléchargez
060099100,010,013,019,019,5VTéléchargez
0601010 (a)(b)100,010,013,019,520,0VTéléchargez
0610010.0 (a)(b)100,010,013,020,020,0H/TTéléchargez
0604810.1 (a)(b)(c)50,010,013,020,020,0H/TTéléchargez
Eléments de caniveau à hauteur réduite
082990.0100,010,013,05,75,7HTéléchargez
083000.0/1 (e)100,010,013,05,75,7 (8,7) HTéléchargez
Désableurs avec panier (f)
Zandvanger Gala-G100 groot model06335Grand modèle50,010,013,058,358,3 Téléchargez
06336Petit modèle50,010,013,037,537,5 Téléchargez

(a) Elément de caniveau avec possibilité de raccordement au désableur.
(b) Elément de caniveau avec prémarque pour sortie verticale Ø 110 mm.
(c) Elément de caniveau avec prémarques latérales pour jonction en L, T ou croix.
(d) Types de pente : H - horizontale, C - pente en cascade, I - pente incorporée de 0,5%.
(e) Elément avec joint à lèvres intégré pour un raccordement vertical étanche, ø 110 mm.
(f) Pas de désableur disponible pour le caniveau GALA-G100 à hauteur réduite.

Numéro d'art.DescriptionLongueur
[cm]
Largeur
[cm]
Section
d'entrée

[cm2/m]
Dessin technique
[pdf]
Texte de cahier des charges
[pdf]
Grilles classe A 15
Sleufrooster, opliggend,  uit verzinkt staal06303Grille passerelle, superposée,
en acier galvanisé
100,013,0280TéléchargezTéléchargez
0630450,013,0280TéléchargezTéléchargez
Sleufrooster, opliggend, uit verzinkt staal,  antraciet gepoederlaktP6303Grille passerelle, superposée,
en acier galvanisé, revêtue d’un
coating en poudre anthracite
100,013,0280TéléchargezTéléchargez
P630450,013,0280TéléchargezTéléchargez
Sleufrooster, opliggend, uit inox06318Grille passerelle, superposée, en inox100,013,0280TéléchargezTéléchargez
0631950,013,0280TéléchargezTéléchargez
Grilles classe B 125

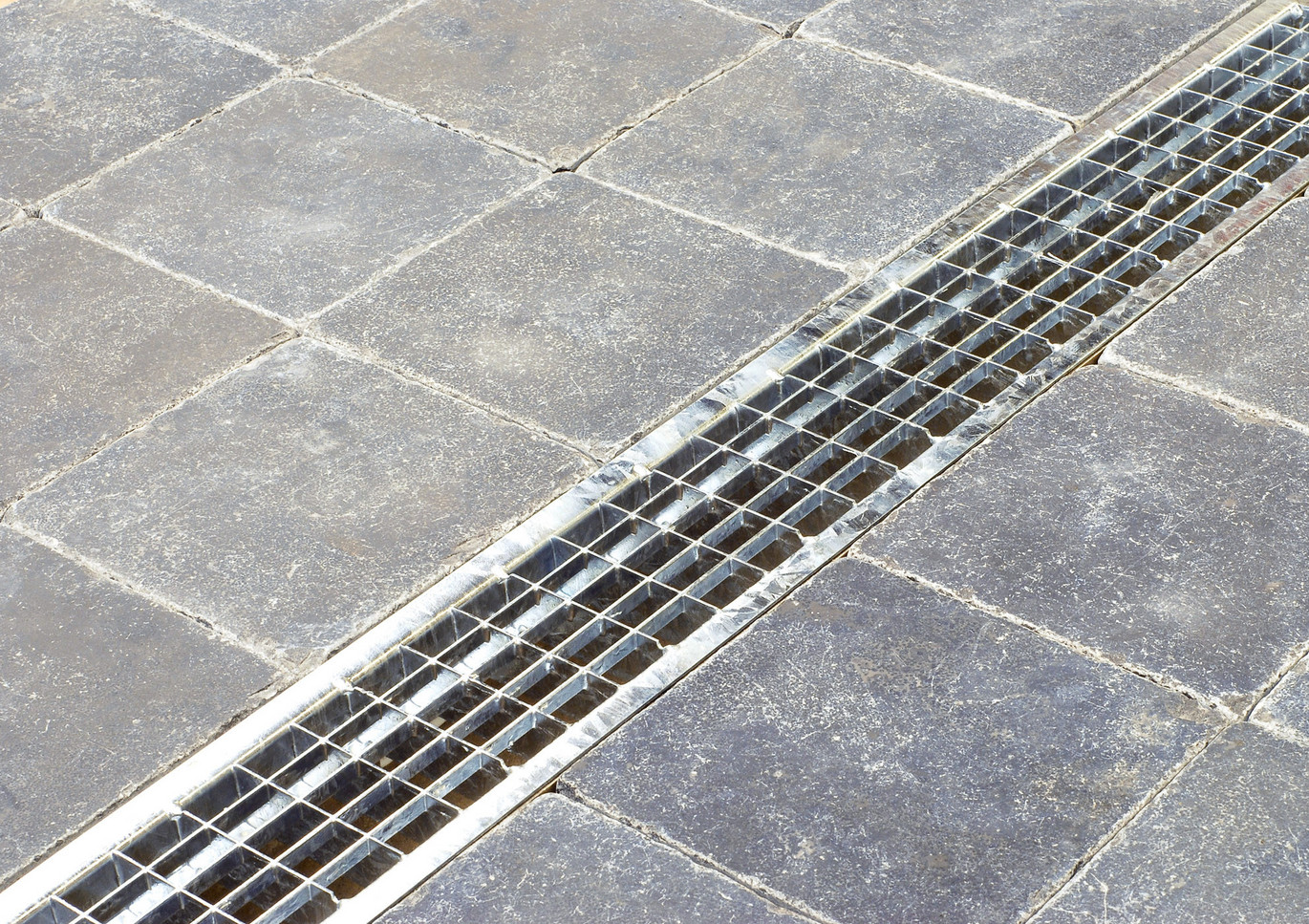

Maasrooster, opliggend, uit verzinkt staal, MW 30 x 2006305Grille caillebotis, superposée,
en acier galvanisé, maille 30 x 20
100,013,0687TéléchargezTéléchargez
0630650,013,0687TéléchargezTéléchargez
Grilles classe C 250 (a)

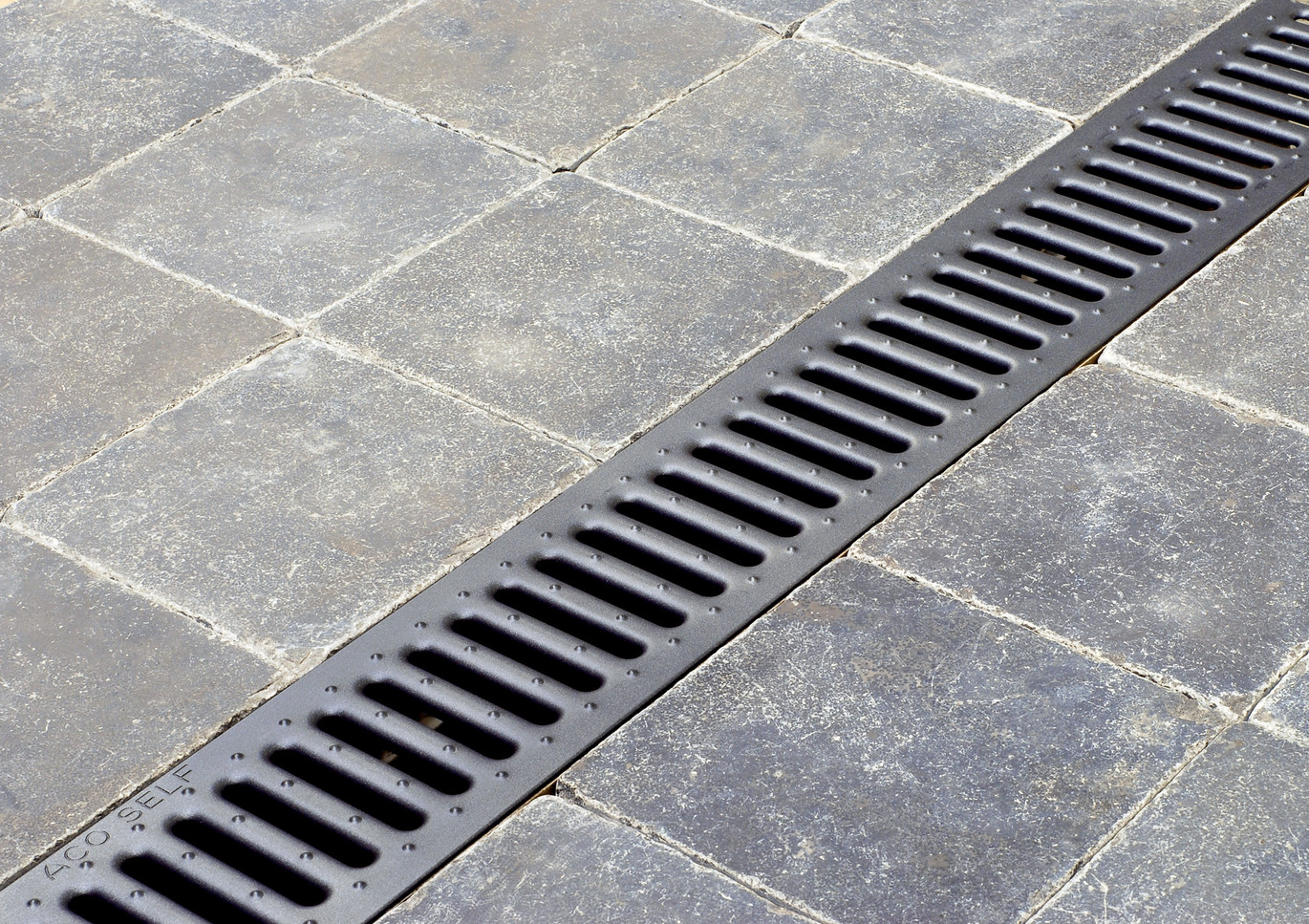

Sleufrooster, opliggend, uit gietijzer, met roosterbevestiging uit verzinkt staal06313Grille passerelle, superposée,en fonte,
avec clavette en acier galvanisé
50,013,0498TéléchargezTéléchargez
06313HGGrille passerelle, superposée,en fonte ,
avec clavette en acier galvanisé pour
Gala-G100 à hauteur réduite
50,013,0498TéléchargezTéléchargez

(a) Il n’y a que pour la grille en fonte classe C 250 que la fixation est incluse en standard.
Veuillez nous contacter si vous souhaitez munir de clavettes un autre type de grille (classe A 15 ou B 125), tout en spécifiant si ces clavettes doivent être fixées sur
des caniveaux ayant une hauteur standard ou sur des caniveaux à hauteur réduite

ArtikelnummerBeschrijvingBouwbreedte
[cm]
About en béton polyester avec bord en acier galvanisé06340About en béton polyester avec bord en acier galvanisé pour type 0. - 10/10.
08372About en béton polyester avec bord en acier galvanisé pour caniveau à hauteur réduite
About en béton polyester avec bord en acier galvanisé et sortie intégrée en PVC,  Ø 110 mm06241About en béton polyester avec bord en acier galvanisé et sortie intégrée en PVC, Ø 110 mm pour type 0.
06242About en béton polyester avec bord en acier galvanisé et sortie intégrée en PVC, Ø 110 mm pour type 5/5.
06243About en béton polyester avec bord en acier galvanisé et sortie intégrée en PVC, Ø 110 mm pour type 10/10.
Geurafsluiter/bladvanger vr. goot (3-delig)01546Siphon et crépine pour caniveau (en 3 pièces)11,0
Geurafsluiter voor zandvanger01684Siphon pour désableur10,0
