Avaloirs de parking – DN 70 - DN 100

Informations sur les produits

  • Fabriqué en fonte
    • Classe de matériau A1, ininflammables
    • Avec couche de peinture (protection du transport)
    • Haute résistance à la pression > 700 N/mm²
  • Testé conformément à la norme EN 1253-2
  • abZ: Z-19.17-2430 aBG: Z-19.53-2522
  • Classe de résistance : M 125
  • Bride de 100 mm pour tous les types de revêtement

Largeur nominale: DN 70

Pente de tubulureDescriptionPresse étoupeOuverturePoidsArticle

numéro
[mm][kg]
Image90°
  • Seau : acier inoxydable
  • Sans cadre d'appui
Avec230 x 2306,95932.00.02
Image90°
  • Seau : acier inoxydable
  • Avec cadre d'appui
Avec380 x 23011,75932.10.02
Image90°
  • Seau : acier inoxydable
  • Sans cadre d'appui
Avec230 x 2308,65934.00.02
Image90°
  • Seau : acier inoxydable
  • Avec cadre d'appui
Avec380 x 23014,45934.10.02

Largeur nominale: DN 100

Pente de tubulureDescriptionPresse étoupeOuverturePoidsArticle

numéro
[mm][kg]
Image90°
  • Seau : acier inoxydable
  • Sans cadre d'appui
Avec230 x 2307,25933.00.02
Image90°
  • Seau : acier inoxydable
  • Avec cadre d'appui
Avec380 x 23011,95933.10.02
Image90°
  • Seau : acier inoxydable
  • Sans cadre d'appui
Avec230 x 2308,95935.00.02
Image90°
  • Seau : acier inoxydable
  • Avec cadre d'appui
Avec380 x 23014,65935.10.02
Pente de tubulureclasseBord raccordPresse étoupeOuverturePoidsArticle

numéro
90°M 125Sans cadre d'appuiAvec230 x 230 mm6,9 kg5932.00.02
90°M 125Avec cadre d'appuiAvec380 x 230 mm11,7 kg5932.10.02
90°M 125Sans cadre d'appuiAvec230 x 230 mm8,6 kg5934.00.02
90°M 125Avec cadre d'appuiAvec380 x 230 mm14,4 kg5934.10.02
90°M 125Sans cadre d'appuiAvec230 x 230 mm7,2 kg5933.00.02
90°M 125Avec cadre d'appuiAvec380 x 230 mm11,9 kg5933.10.02
90°M 125Sans cadre d'appuiAvec230 x 230 mm8,9 kg5935.00.02
90°M 125Avec cadre d'appuiAvec380 x 230 mm14,6 kg5935.10.02

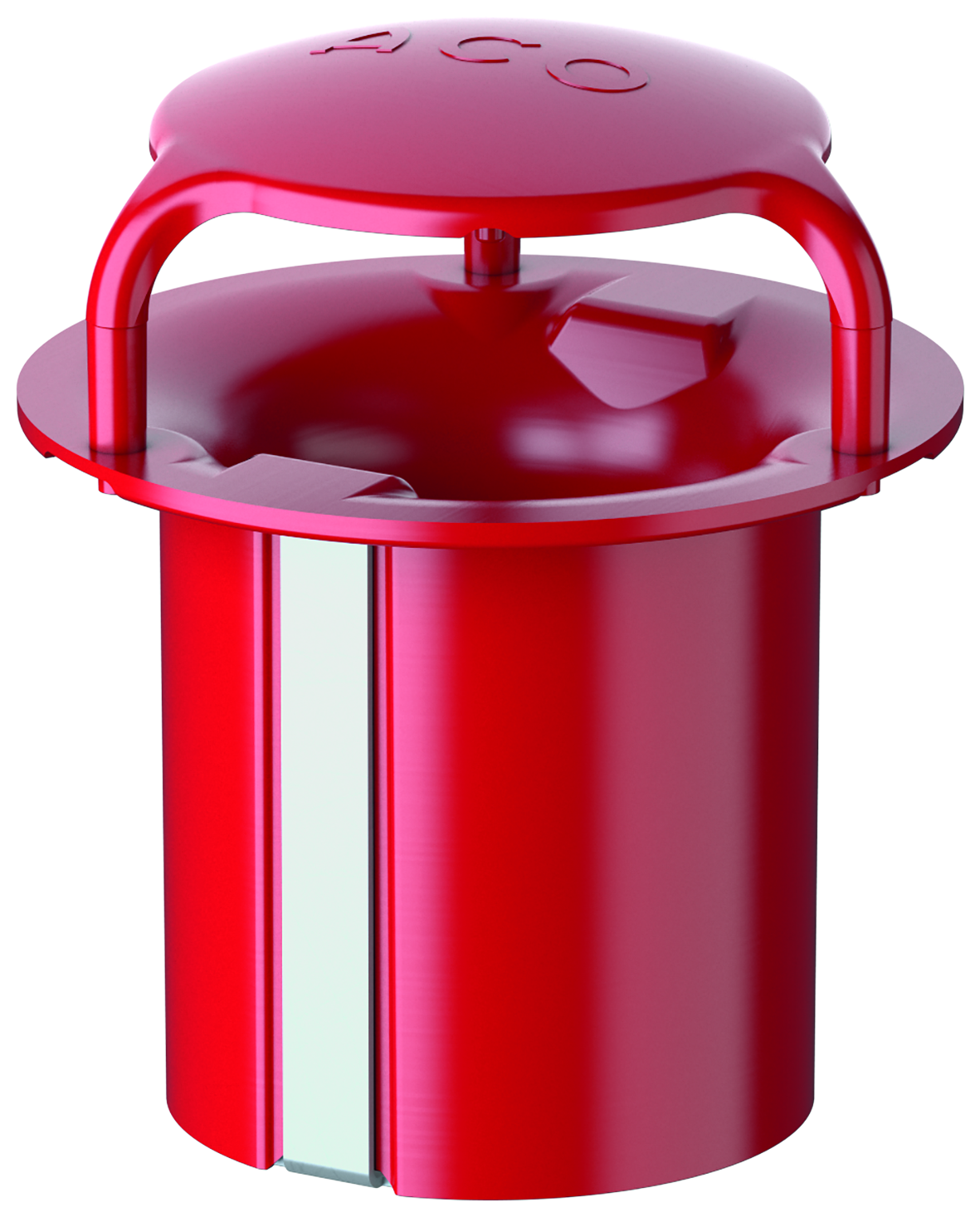

Cartouche d'insertion coupe-feu

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
  • Conduits d'écoulement de parking en fonte
    • DN 70
    • Pente de tubulure : 90°
Texte de l'offre
  • Note :
    • Le débit est réduit par l'utilisation
    • Un Fit-in doit être installé pour le trou de carottage
    • aBG : Z-19.53-2439
    • abZ : Z-19.17-2430
  • Poids: 0,5 kg
Item no.
7033.20.02

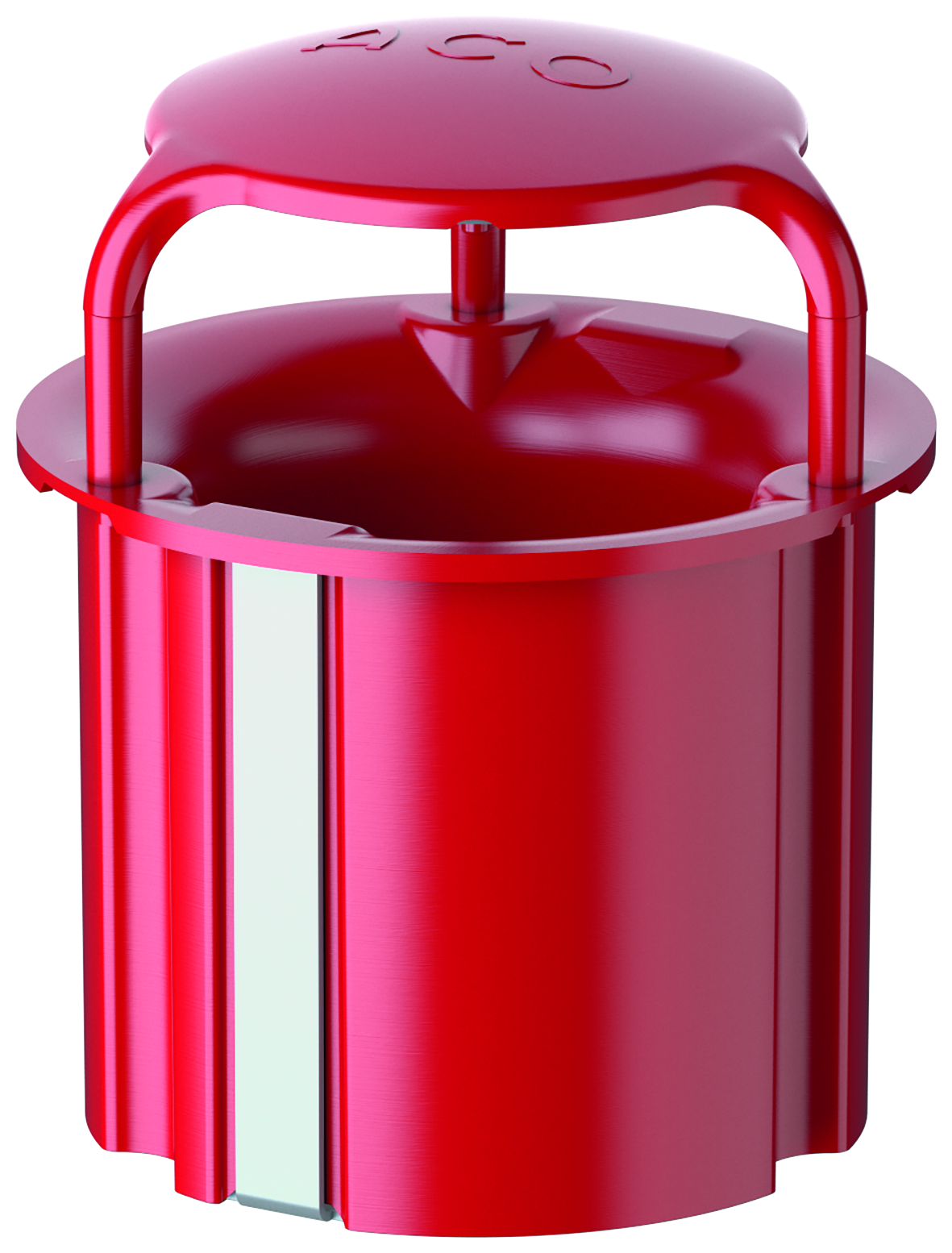

Cartouche d'insertion coupe-feu

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
  • Conduits d'écoulement de parking en fonte
    • DN 100
    • Pente de tubulure : 90°
Texte de l'offre
  • Note :
    • Le débit est réduit par l'utilisation
    • Un Fit-in doit être installé pour le trou de carottage
    • aBG : Z-19.53-2439
    • abZ : Z-19.17-2430
  • Poids: 0,5 kg
Item no.
7034.20.02

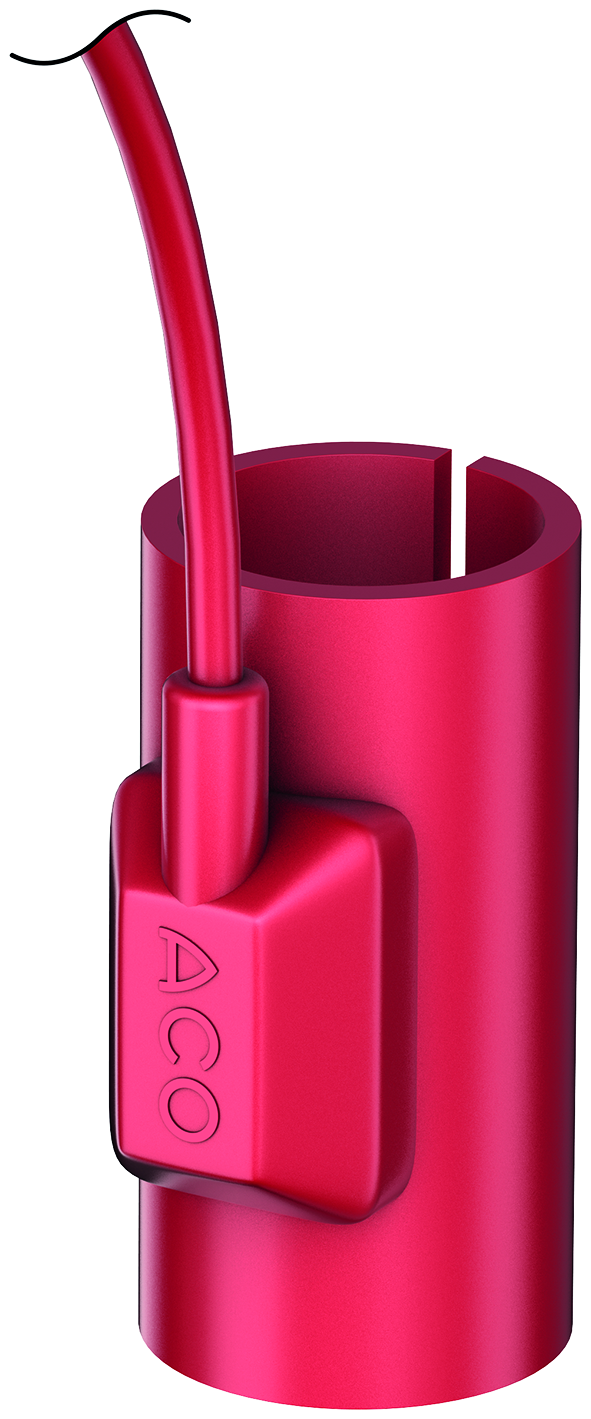

Chauffage de toit plat avec thermostat

Convient pour
  • Avaloirs pour toit plat Série Jet/Spin en acier inoxydable
    • DN 40 – DN 125
  • Conduit d'écoulement d’attique murale Jet en acier inoxydable
    • DN 50 – DN 70
  • Avaloir de secours Turboflow en acier inoxydable
    • DN 50 – DN 70
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70 – DN 100
Texte de l'offre
  • Connexion au réseau : 220 - 240 V
  • Type de protection : IP 67
  • Circuit de raccordement
    • H05RN-F2x1,0
    • Longueur : 1 m
  • Hauteur : 95 mm
  • Puissance nominale : 25 W
  • Poids: 0,3 kg
Item no.
7000.85.20

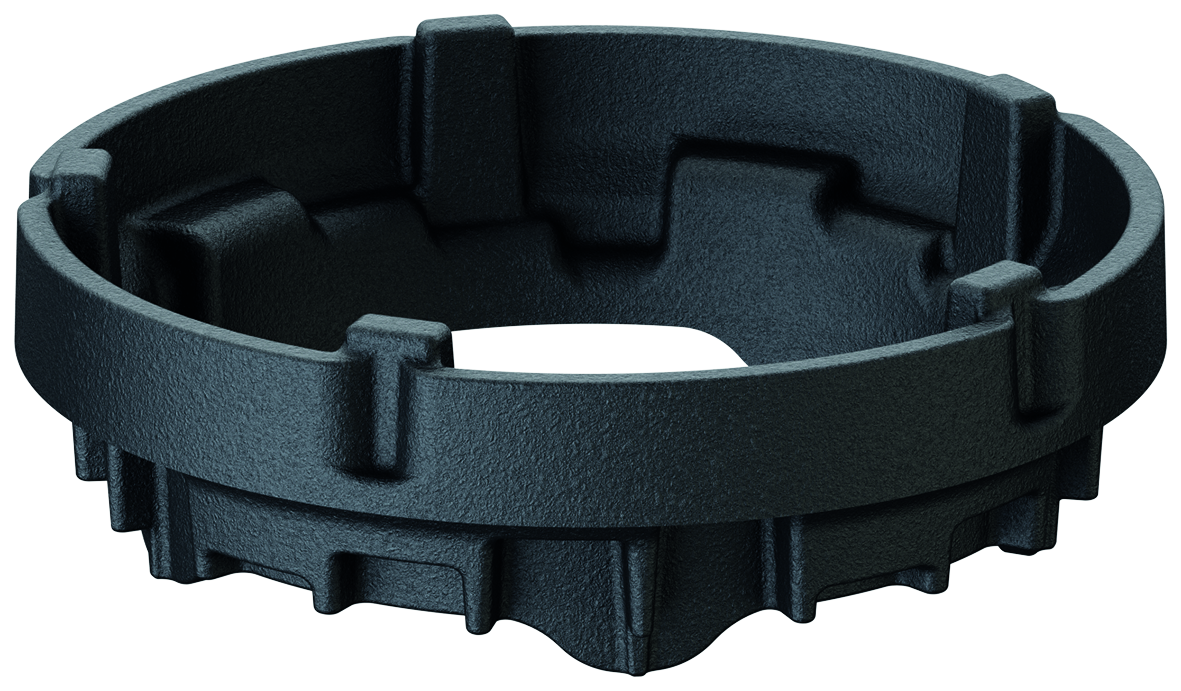

Réglage en hauteur

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70/DN 100
  • Conduits d'écoulement de parking en fonte
  • Grille avec cadre
    • 7000.08.02
    • 7000.44.02
Texte de l'offre
  • En fonte, avec couche de peinture
  • Classe de résistance : M 125
  • Possibilité de réglage en hauteur : 25 - 40 mm
  • Poids: 1,3 kg
Item no.
7000.05.02

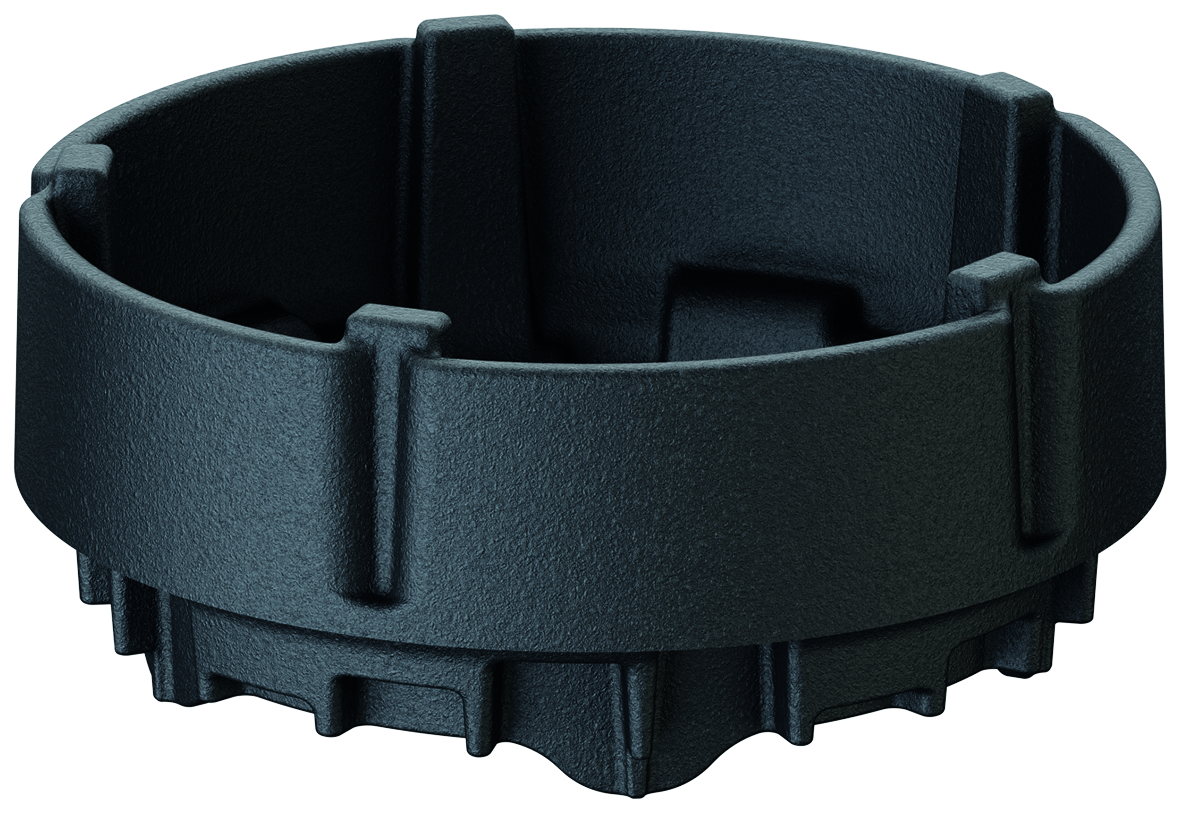

Réglage en hauteur

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70/DN 100
  • Conduits d'écoulement de parking en fonte
  • Grille avec cadre
    • 7000.08.02
    • 7000.44.02
Texte de l'offre
  • En fonte, avec couche de peinture
  • Classe de résistance : M 125
  • Possibilité de réglage en hauteur : 45 - 60 mm
  • Poids: 1,9 kg
Item no.
7000.06.02

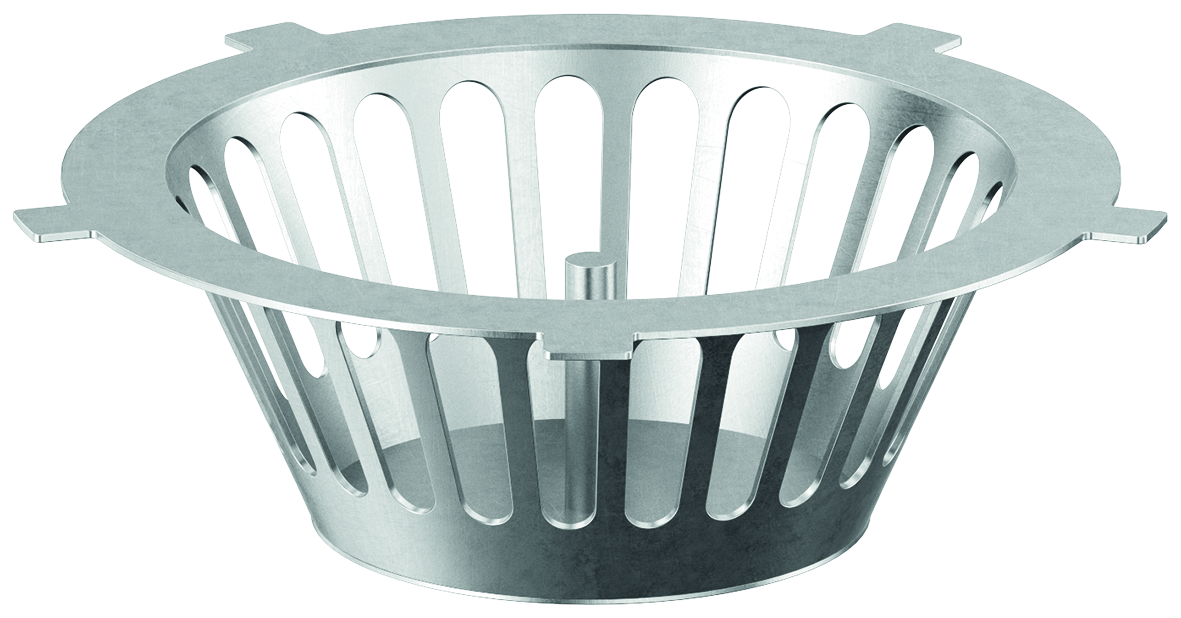

Panier à boue

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70 – DN 100
    • Pente de tubulure : 90/0°
  • Conduits d'écoulement de parking en fonte
    • DN 70 – DN 100
  • Partie supérieure en fonte
    • DN 70/DN 100
Texte de l'offre
  • En acier inoxydable
Item no.
7000.03.02
