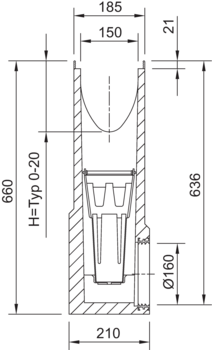

Chambre d'inspection, 500 mm


Informations sur les produits

  • Système de caniveau selon EN 1433 / DIN 19580
  • Taille nominale 150 mm
  • Classe de résistance A 15 – E 6001)
  • En option, avec protection des bords en acier galvanisé ou en acier inoxydable
  • Avec siphon amovible combiné (LLS) en NBR pour le raccordement des tubulures horizontal et étanche aux liquides
  • Avec gabarit de connexion découpé jusqu'à une hauteur totale de 20.
  • Avec un seau à boues en plastique PP

Acier galvanisé

DimensionsTypePUArticle

numéro
LongueurLargeur nominaleLargeurHauteur
[mm][mm][mm][mm][UC]
5001501856608133391
58133392
108133393
208133394

Acier inoxydable

DimensionsTypePUArticle

numéro
LongueurLargeur nominaleLargeurHauteur
[mm][mm][mm][mm][UC]
5001501856608133491
58133492
108133493
208133494

Lubrifiant à silicone

Convient pour
  • Joint dans la technologie
  • NW 100
    • Type 0.0 : env. 40 bords de caniveau
    • Type 10.0 : env. 30 bords de caniveau
    • Type 20.0 : env. 20 bords de caniveau
  • NW 150
    • Type 0.0 : env. 30 bords de caniveau
    • Type 10.0 : env. 20 bords de caniveau
    • Type 20.0 : env. 10 bords de caniveau
  • NW 200
    • Type 0.0 : env. 20 bords de caniveau
    • Type 10.0 : env. 15 bords de caniveau
    • Type 20.0 : env. 12 bords de caniveau
  • NW 300
    • Type 0.0 : env. 10 bords de caniveau
    • Type 10.0 : env. 7 bords de caniveau
    • Type 20.0 : env. 5 bords de caniveau
Description
  • Correspond aux directives de l'UBA (Agence fédérale allemande de l'environnement) pour les lubrifiants sanitaires, les lubrifiants alimentaires selon la norme EN ISO 21469, adaptés pour l'eau potable, compatibles avec des joints toriques
  • Contenu : 23g
    • 0.0 env. 40 joints de canal
    • 10.0 env. 30 joints de canal
    • 20.0 env. 20 joints de canal
  • Poids: 0,1 kg

Coupe-odeur

Convient pour
  • Boîte de puits d'accès Multiline

V 100 – V 300

  • Monobloc PD
  • Monobloc RD 100 V et 200 V
  • Point de sortie
Description
  • PVC
  • DN/OD 160
  • Poids: 1,9 kg

Élément intermédiaire (fonte)

Convient pour
  • Caniveau basse hauteur Multiline
    • Multiline
    • PowerDrain
    • DN/OD 110
Description
  • Fonte EN-GJS
  • Avec gorge au niveau de l'emboîtement pour le raccordement de la bande d'étanchéité
  • Avec des ouvertures de drainage
  • Poids: 13,1 kg

Élément intermédiaire (fonte)

Convient pour
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Description
  • Fonte EN-GJS
  • Avec gorge au niveau de l'emboîtement pour le raccordement de la bande d'étanchéité
  • Avec des ouvertures de drainage
  • Poids: 14,4 kg

Cartouche d'insertion coupe-feu

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
  • Conduits d'écoulement de parking en fonte
    • DN 100
    • Pente de tubulure : 90°
Description
  • Note :
    • Le débit est réduit par l'utilisation
    • Un Fit-in doit être installé pour le trou de carottage
    • aBG : Z-19.53-2439
    • abZ : Z-19.17-2430
  • Poids: 0,5 kg

Composé de liaison polyester

Convient pour
  • Pour coller un élément en béton polymère préfabriqué
Description
  • Pour coller in situ
  • Conteneur de 0,5 kg
  • Poids: 0,9 kg

Crochet de levage pour grille

Convient pour
  • Grille de recouvrement
Description
  • Pour soulever les grilles de recouvrement
  • Acier galvanisé
  • Poids: 0,3 kg

Crochet de levage pour grille, petit

Convient pour
  • Grille métallique Q+
  • Grille composite
  • Grille à profils longitudinaux
  • Grille à barres longitudinales
Description
  • Pour soulever les grilles de recouvrement
  • Acier, peint en noir
  • Poids: 0,2 kg

Crochet de levage pour élément d'inspection

Convient pour
  • Châssis à rainure avec ouverture d'inspection
Description
  • 2 crochets à grilles sont nécessaires pour soulever l'ouverture d'inspection
  • Acier galvanisé
  • Poids: 0,5 kg
