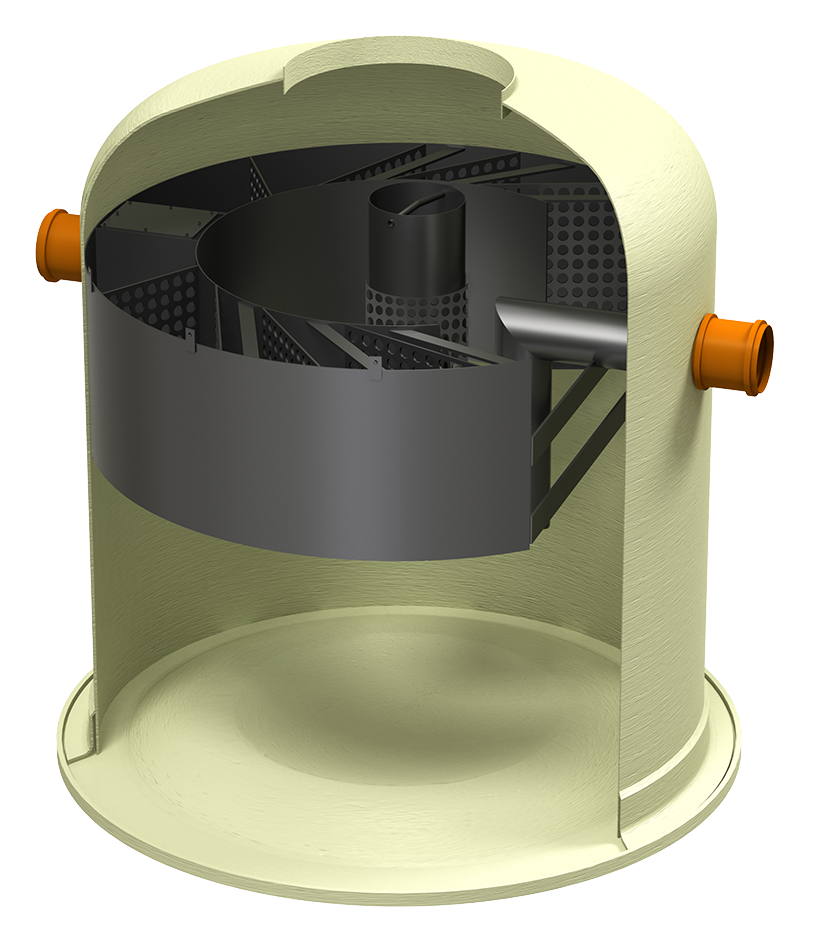

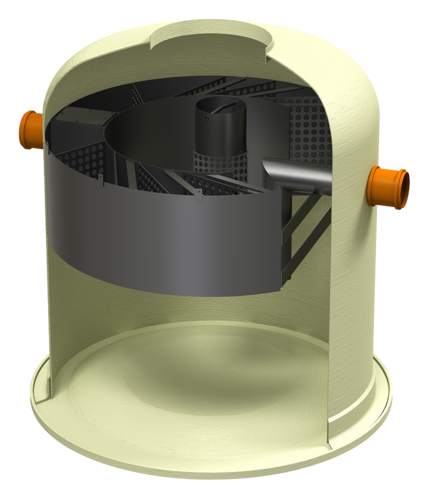

Oleosmart G

Arrivée/sortie DN/OD	Contenance nominale	Contenu			Poids	Article numéro
		Collecteur de boue	Réservoir d'huile	Globalement	Poids
		[l]	[l]	[l]	[kg]
160	NS 4	400	142	871	110	12700.41
	NS 4	800	142	1271	125	12701.41
	NS 6	600	396	1845	225	12713.41
	NS 6	1200	396	2375	250	12714.41
	NS 10	1000	396	2375	245	12703.41
	NS 10	2000	396	3374	265	12704.41
200	NS 15	1500	744	4508	605	12706.41
200	NS 15	3000	744	5725	635	12707.41
250	NS 20	2000	1121	5535	625	12708.41
250	NS 20	4000	1121	7036	690	12709.41

Contenance nominale	Contenu			Poids	Article numéro
Contenance nominale	Collecteur de boue	Réservoir d'huile	Globalement	Poids	Article numéro
NS 4	400 l	142 l	871 l	110,0 kg	12700.41
NS 4	800 l	142 l	1271 l	125,0 kg	12701.41
NS 6	600 l	396 l	1845 l	225,0 kg	12713.41
NS 6	1200 l	396 l	2375 l	250,0 kg	12714.41
NS 10	1000 l	396 l	2375 l	245,0 kg	12703.41
NS 10	2000 l	396 l	3374 l	265,0 kg	12704.41
NS 15	1500 l	744 l	4508 l	605,0 kg	12706.41
NS 15	3000 l	744 l	5725 l	635,0 kg	12707.41
NS 20	2000 l	1121 l	5535 l	625,0 kg	12708.41
NS 20	4000 l	1121 l	7036 l	690,0 kg	12709.41

Contenance nominale	Arrivée/sortie selon la norme DIN EN 877	Dimensions
		H1	H2
		[mm]	[mm]
NS 4	160	1165	1145
NS 4	160	1675	1655
NS 6	160	1095	1075
NS 6	160	1395	1375
NS 10	160	1395	1375
NS 10	160	1960	1940
NS 15	200	1350	1330
NS 15	200	1670	1650
NS 20	250	1620	1600
NS 20	250	2015	1995

Sections supérieures réduit pour séparateurs d'hydrocarbures
