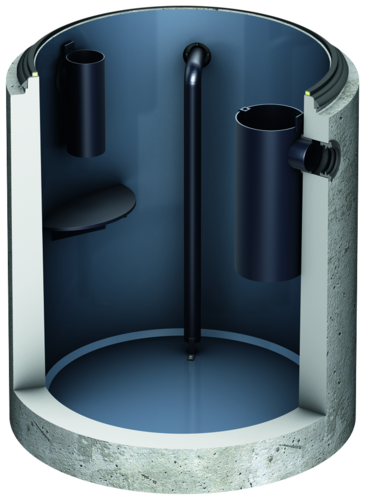

Lipumax-C-FST (avec tuyau de vidange)

Séparateur de graisse selon EN 1825 et DIN 4040‑100
Pour une installation en sous-sol
En béton armé
Avec aspiration directe DN 80
Dimensions de raccordement selon DIN 2501/ PN 10 ou avec transition vers le raccord Storz 75 B
Avec collecteur de boue intégré
Avec un revêtement intérieur conformément aux normes
Bouchons ou boîtes de raccordement absolument nécessaires (voir accessoires)
Dimension T_Basin incluant un joint avec transfert de charge intégré

Contenance nominale	Arrivée/sortie DN/OD	Contenu			Le composant simple le plus lourd	Poids du bassin	Article numéro
	Arrivée/sortie DN/OD	Collecteur de boue	Réservoir à graisse	Globalement	Le composant simple le plus lourd	Poids du bassin
	[mm]	[l]	[l]	[l]	[kg]	[kg]
NS 1	110	100	215	480	1500,0	1469	723050
NS 2	110	200	215	710	1800,0	1766	723051
	110	400	215	915	2250,0	2281	723052
	160	400	190	915	2250,0	2291	723053
NS 4	110	800	320	1450	2800,0	2895	723054
NS 4	160	800	290	1425	2800,0	2890	723055
NS 7	160	700	290	1425	2800,0	2903	723056
NS 7	160	1400	400	2615	2800,0	4410	723057
NS 10	160	1000	400	2615	2800,0	4009	723058
NS 10	160	2000	400	3210	2800,0	4237	723059
NS 15	200	2000	850	3670	3800,0	6258	723060
NS 15	200	3000	650	4970	3800,0	6692	723061
NS 25	250	2500	1020	4890	3550,0	6700	723062
NS 25	250	5000	1120	7640	3550,0	7806	723063

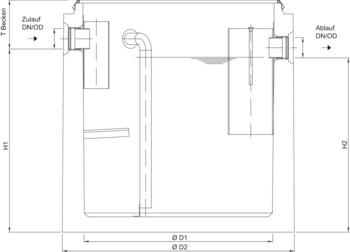

Contenance nominale	Arrivée/sortie DN/OD	Article numéro	Dimensions					Module de construction 1 Article n°.	Module de construction 2 Article n°.	Tmax
	Arrivée/sortie DN/OD		H1	H2	D1	D2	D			Tmax
	[mm]		[mm]	[mm]	[mm]	[mm]	[mm]			[mm]
NS 1	110	723050	830	760	1000	1270	335	728001		5320
NS 2	110	723051	1120	1050	1000	1270	365	728001		5350
	110	723052	1385	1315	1000	1270	375	728001		5360
	160	723053	1360	1290	1000	1270	400	728001		5385
NS 4	110	723054	1480	1410	1200	1475	395	728008	728223	5380
NS 4	160	723055	1480	1410	1200	1475	395	728008	728223	5380
NS 7	160	723056	1480	1410	1200	1475	395	728008	728223	5380
NS 7	160	723057	1670	1600	1500	1800	340	728018	728221	5325
NS 10	160	723058	1440	1370	1500	1800	370	728018	728221	5355
NS 10	160	723059	2035	1965	1500	1800	350	728018	728221	5335
NS 15	200	723060	1815	1745	1750	2070	430	728023	728228	5415
NS 15	200	723061	1700	1630	2200	2440	490	728030	728227	5475
NS 25	250	723062	1675	1605	2200	2440	515	728030	728227	5500
NS 25	250	723063	2280	2210	2200	2440	435	728030	728227	5420
