Lipumax-C-FST

Contenance nominale	Arrivée/sortie DN/OD	Contenu			Le composant simple le plus lourd	Poids du bassin	Article numéro
	Arrivée/sortie DN/OD	Collecteur de boue	Réservoir à graisse	Globalement	Le composant simple le plus lourd	Poids du bassin
	[mm]	[l]	[l]	[l]	[kg]	[kg]
NS 1	110	100	215	480	1500,0	2150	723000
NS 2	110	200	215	710	1800,0	2450	723001
	110	400	215	915	2250,0	2900	723002
	160	400	190	915	2250,0	2900	723003
NS 4	110	800	320	1450	2800,0	3800	723004
NS 4	160	800	290	1425	2800,0	4070	723005
NS 7	160	700	290	1425	2800,0	3800	723006
NS 7	160	1400	400	2615	2800,0	4070	723007
NS 10	160	1000	400	2615	2800,0	3800	723008
NS 10	160	2000	400	3210	2800,0	4070	723009
NS 15	200	2000	850	3670	3800,0	5000	723010
NS 15	200	3000	650	4970	3800,0	5300	723011
NS 25	250	2500	1020	4890	3550,0	4750	723012
NS 25	250	5000	1120	7640	3550,0	5050	723013

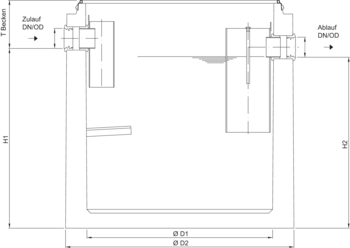

Contenance nominale	Arrivée/sortie DN/OD	Article numéro	Dimensions					Module de construction 1 Article n°.	Module de construction 2 Article n°.	Tmax
	Arrivée/sortie DN/OD		H1	H2	D1	D2	D			Tmax
	[mm]		[mm]	[mm]	[mm]	[mm]	[mm]			[mm]
NS 1	110	723000	830	760	1000	1270	335	728001		5320
NS 2	110	723001	1120	1050	1000	1270	365	728001		5350
	110	723002	1385	1315	1000	1270	375	728001		5360
	160	723003	1360	1290	1000	1270	400	728001		5385
NS 4	110	723004	1505	1435	1200	1475	395	728008	728223	5380
NS 4	160	723005	1480	1410	1200	1475	395	728008	728223	5380
NS 7	160	723006	1480	1410	1200	1475	395	728008	728223	5380
NS 7	160	723007	1670	1600	1500	1800	340	728018	728221	5325
NS 10	160	723008	1440	1370	1500	1800	370	728018	728221	5355
NS 10	160	723009	2035	1965	1500	1800	350	728018	728221	5335
NS 15	200	723010	1815	1745	1750	2070	430	728023	728228	5415
NS 15	200	723011	1700	1630	2200	2440	490	728030	728227	5475
NS 25	250	723012	1675	1605	2200	2440	515	728030	728227	5500
NS 25	250	723013	2280	2210	2200	2440	435	728030	728227	5420
