Sortie à 90°
Avantages du produit
- Classe de matériau
- Solutions éprouvées et pratiques de protection contre l'incendie (approbation allemande AbZ. Z-19.17-2144)
- Pour une installation Fit-in - épaisseur du plafond minimale : 100 mm
- Isolation acoustique testée selon la norme EN 4109/VDI 4100:2012
- Niveau de bruit : LAFmax ≤ 22 dB(A)
Informations sur les produits
- Fonte, matériau EN-GJL-200
- Testé selon la norme EN 1253-1
- Surface au choix :
- Blanc époxydé (revêtement facile à nettoyer)
- Avec couche de peinture (protection du transport)
- Raccordement à tous les systèmes de joints standard
- Raccordement des tubulures SML selon : EN 877
- Carottage : Ø 160 mm
- Sélection des parties supérieures
Protection contre l'incendie
Résistant aux flammes de R30 - R120 testée selon AbZ : Z-19.17-1887
Rehausses standard pour siphon de sol
Rehausses pour revêtement composite pour siphon de sol Passavant
Partie supérieure
Convient pour
- Tous les corps de conduit d'écoulement Passavant
- DN 50 – DN 100
Texte de l'offre
- Fabriqué en fonte
- Diamètre de manchon : 125 mm
- Avec bague d'étanchéité
- Avec gorge au niveau de l'emboîtement
- Possibilité de réglage en hauteur : 50 - 104 mm
- Avec couche de peinture
- Poids: 7,8 kg
Partie supérieure
Convient pour
- Tous les corps de conduit d'écoulement Passavant
- DN 50 – DN 100
Texte de l'offre
- Fabriqué en fonte
- Diamètre de manchon : 125 mm
- Avec bague d'étanchéité
- Avec gorge au niveau de l'emboîtement
- Possibilité de réglage en hauteur : 50 - 104 mm
- Blanc époxydé
- Poids: 7,7 kg

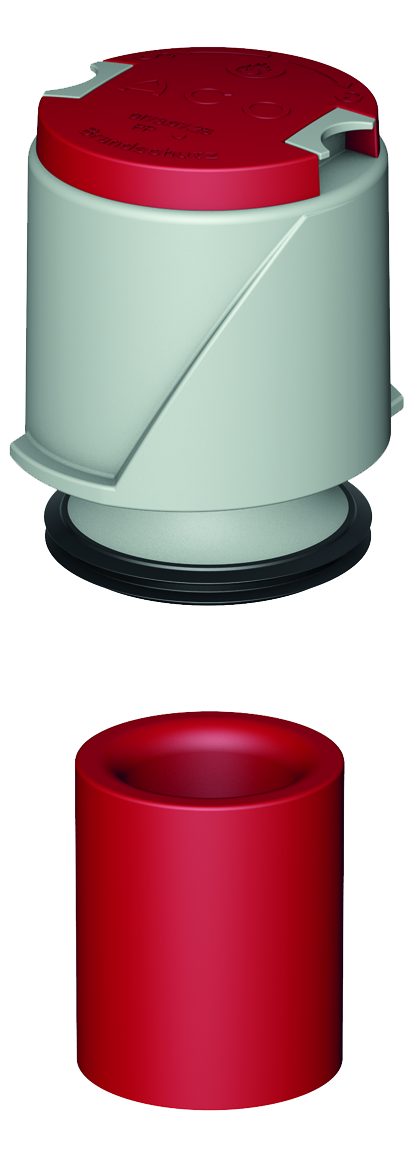

Ensemble de protection contre les incendies
Convient pour
- Corps de conduit d'écoulement Passavant
- Pente de tubulure : 90°
- DN 70
Texte de l'offre
- Bloqueur d'incendie et de fumée pour l'équipement coupe-feu ultérieur des corps de conduit d'écoulement
- Composé de
- Joint anti-odeurs avec bouclier thermique
- Cartouche pour la protection contre les incendies
- Approbation allemande : AbZ. Z‑19.17‑2144
- Poids: 0,4 kg

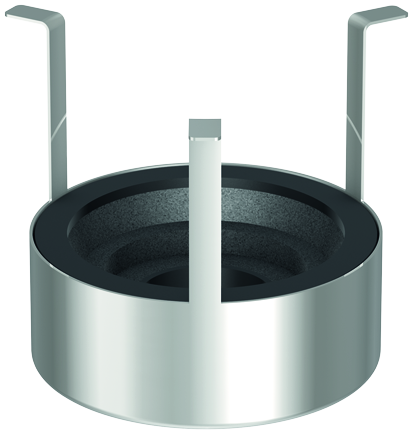

Kit d'installation Fit-in
Convient pour
- Corps de conduit d'écoulement Passavant
- Pente de tubulure : 90°
- DN 70
Texte de l'offre
- Non-combustible
- Classe de matériau
- Pour une installation sans mortier dans les carottages : Ø 160 mm
- Dimensions Fit-in
- Diamètre : 159 mm
- Hauteur : 149 mm
- Approbation allemande : AbZ. Z‑19.17‑2144
- Poids: 1,2 kg
Rehausse
Convient pour
- Toutes les sections et parties supérieures
- Diamètre de manchon 125 mm
Texte de l'offre
- Acier inoxydable, matériau grade 304
- Extension à max. 110 mm
- Avec bague d'étanchéité
- Poids : 1,2 kg
- Poids: 0,9 kg
Element intermédiare
Convient pour
- Toutes les sections et parties supérieures
- Diamètre de manchon 125 mm
Texte de l'offre
- Plastique
- Possibilité de réglage en hauteur : 35 - 90
- Avec bague d'étanchéité
- Poids: 0,3 kg
Element intermédiare avec entrée
Convient pour
- Toutes les sections et parties supérieures
- Diamètre de manchon 125 mm
Texte de l'offre
- Plastique
- Avec joint
- Avec arrivée latérale
- DN 50
- Poids: 0,4 kg
Coupe-odeur
Convient pour
- Tous les corps de conduit d'écoulement Passavant
- DN 50 – DN 100
Texte de l'offre
- Composé de :
- Cloche et canalisation pneumatique
- Poids: 0,2 kg
Coupe-odeur et barre fumée
Convient pour
- Barrière anti-odeurs
- Ensembles de protection contre les incendies
Texte de l'offre
- En caoutchouc
- À n'utiliser qu'avec une barrière anti-odeurs et un ensemble de protection contre les incendies
- Pour l’écoulement au sol de l'ACO Passavant : réduction du débit à 0,3 l/s
- Poids: 0,1 kg
