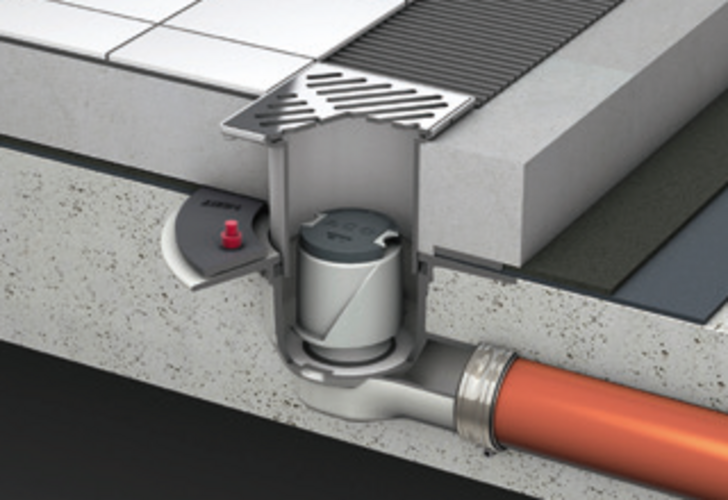

Sortie à 1,5°

Vous ne trouvez pas ce que vous cherchez ? Contactez nous !

Informations sur les produits

Conception de la brideOuvertureDébitSurfacePoidsArticle

numéro
[mm][l/s][kg]
ImageType de rebord360 x 1701,6Avec apprêt noir4,75169.20.20
ImageType de rebord360 x 1701,6avec revêtement époxy blanc4,75169.70.20

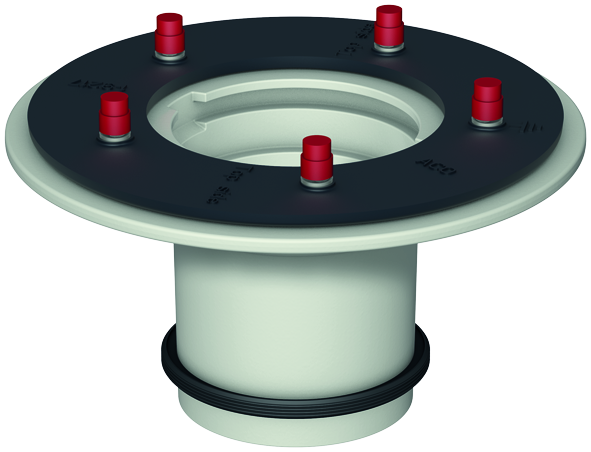

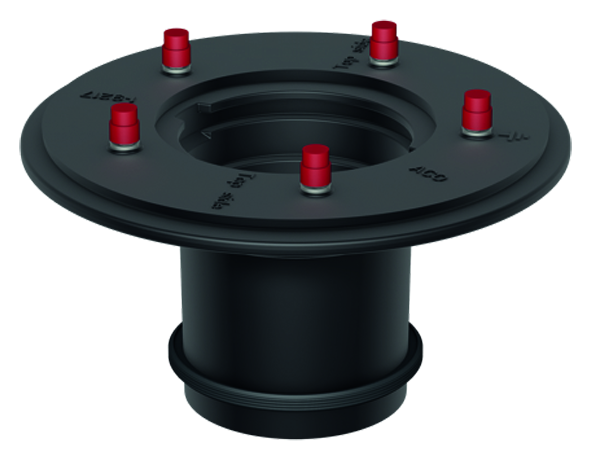

ImageCadre d'encollage360 x 1801,6Avec apprêt noir8,35170.30.20
ImageCadre d'encollage360 x 1801,6avec revêtement époxy blanc8,35170.80.20
ImageCadre d'encollage et bride de serrage360 x 1801,6Avec apprêt noir8,95171.40.20
ImageCadre d'encollage et bride de serrage360 x 1801,6avec revêtement époxy blanc8,95171.90.20
OuvertureDébitPoidsArticle

numéro
Type de rebord360 x 170 mm1,6 l/sSans entrée latérale4,7 kg5169.20.20
Cadre d'encollage360 x 180 mm1,6 l/sSans entrée latérale8,3 kg5170.30.20
Cadre d'encollage et bride de serrage360 x 180 mm1,6 l/sSans entrée latérale8,9 kg5171.40.20
Type de rebord360 x 170 mm1,6 l/sSans entrée latérale4,7 kg5169.70.20
Cadre d'encollage360 x 180 mm1,6 l/sSans entrée latérale8,3 kg5170.80.20
Cadre d'encollage et bride de serrage360 x 180 mm1,6 l/sSans entrée latérale8,9 kg5171.90.20
Rehausses standard pour siphon de sol

Rehausses standard pour siphon de sol

Rehausses pour revêtement composite pour siphon de sol Passavant

Rehausses pour revêtement composite pour siphon de sol Passavant

Partie supérieure

Convient pour
  • Tous les corps de conduit d'écoulement Passavant
    • DN 50 – DN 100
Texte de l'offre
  • Fabriqué en fonte
  • Diamètre de manchon : 125 mm
  • Avec bague d'étanchéité
  • Avec gorge au niveau de l'emboîtement
  • Possibilité de réglage en hauteur : 50 - 104 mm
  • Avec couche de peinture
  • Poids: 7,8 kg
Item no.
5145.52.50

Partie supérieure

Convient pour
  • Tous les corps de conduit d'écoulement Passavant
    • DN 50 – DN 100
Texte de l'offre
  • Fabriqué en fonte
  • Diamètre de manchon : 125 mm
  • Avec bague d'étanchéité
  • Avec gorge au niveau de l'emboîtement
  • Possibilité de réglage en hauteur : 50 - 104 mm
  • Blanc époxydé
  • Poids: 7,7 kg
Item no.
5145.57.50

Rehausse

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Texte de l'offre
  • Acier inoxydable, matériau grade 304
  • Extension à max. 110 mm
  • Avec bague d'étanchéité
  • Poids : 1,2 kg
  • Poids: 0,9 kg
Item no.
5145.50.50

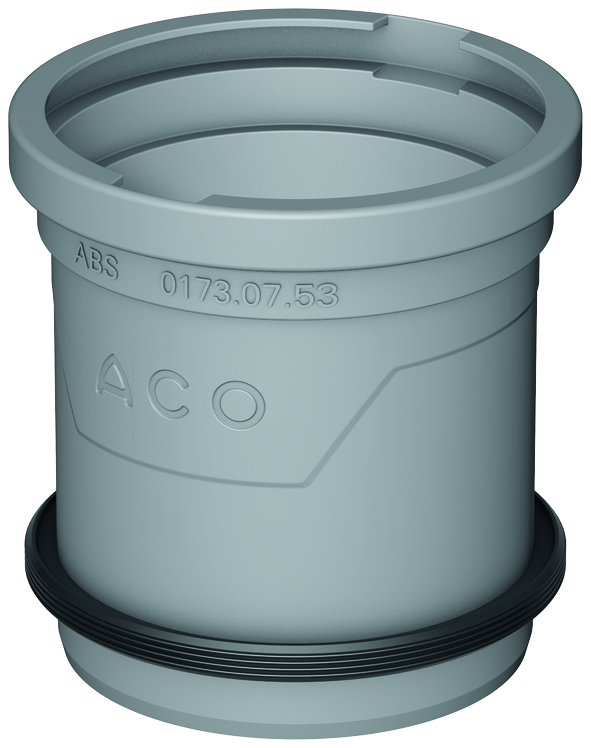

Element intermédiare

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Texte de l'offre
  • Plastique
  • Possibilité de réglage en hauteur : 35 - 90
  • Avec bague d'étanchéité
  • Poids: 0,3 kg
Item no.
5171.83.20

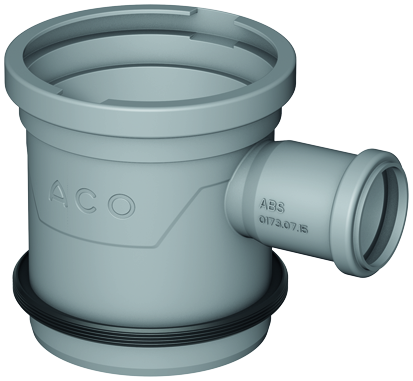

Element intermédiare avec entrée

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Texte de l'offre
  • Plastique
  • Avec joint
  • Avec arrivée latérale
  • DN 50
  • Poids: 0,4 kg
Item no.
5171.84.20

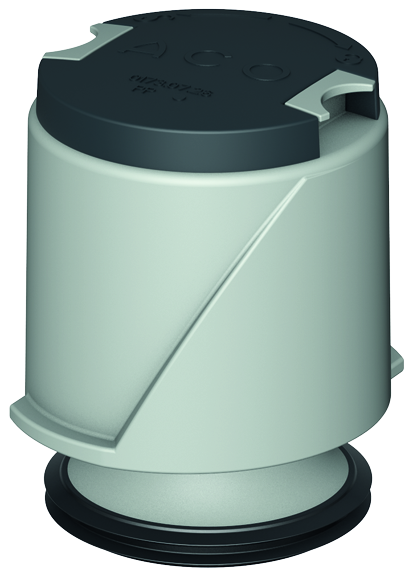

Coupe-odeur

Convient pour
  • Tous les corps de conduit d'écoulement Passavant
    • DN 50 – DN 100
Texte de l'offre
  • Composé de :
    • Cloche et canalisation pneumatique
  • Poids: 0,2 kg
Item no.
5128.10.55

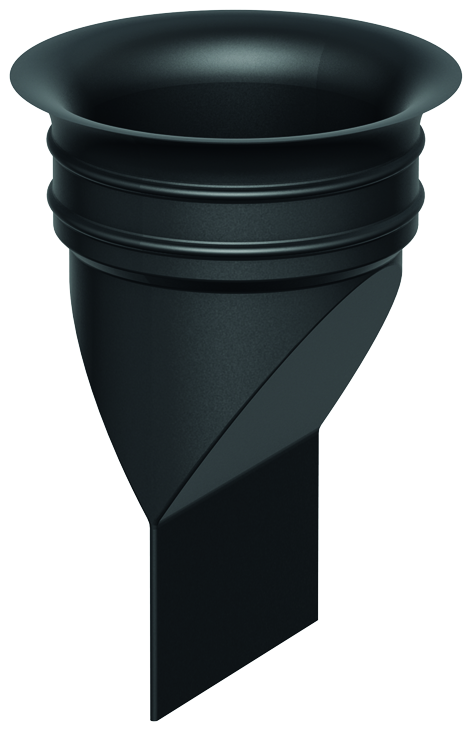

Coupe-odeur et barre fumée

Convient pour
  • Barrière anti-odeurs
  • Ensembles de protection contre les incendies
Texte de l'offre
  • En caoutchouc
  • À n'utiliser qu'avec une barrière anti-odeurs et un ensemble de protection contre les incendies
  • Pour l’écoulement au sol de l'ACO Passavant : réduction du débit à 0,3 l/s
  • Poids: 0,1 kg
Item no.
5128.10.75
