Sortie à 90°

Avantages du produit

  • Classe de matériau
  • Solutions éprouvées et pratiques de protection contre l'incendie (approbation allemande AbZ. Z-19.17-2144)
    • Pour une installation Fit-in - épaisseur du plafond minimale : 100 mm
  • Isolation acoustique testée selon la norme EN 4109/VDI 4100:2012
    • Niveau de bruit : LAFmax ≤ 22 dB(A)

Informations sur les produits

  • Fonte, matériau EN-GJL-200
  • Testé selon la norme EN 1253-1
  • Surface au choix :
    • Blanc époxydé (revêtement facile à nettoyer)
    • Avec couche de peinture (protection du transport)
  • Raccordement à tous les systèmes de joints standard
  • Raccordement des tubulures SML selon : EN 877
  • Carottage : Ø 160 mm
  • Sélection des parties supérieures

Protection contre l'incendie

Résistant aux flammes de R30 - R120 testée selon AbZ : Z-19.17-1887
Conception de la brideOuvertureDébitSurfacePoidsArticle

numéro
[mm][l/s][kg]
ImageType de rebord200 x 1701Avec apprêt noir3,75149.10.20
ImageType de rebord200 x 1701avec revêtement époxy blanc3,75149.60.20
ImageCadre d'encollage360 x 1801Avec apprêt noir7,45150.10.20
ImageCadre d'encollage360 x 1801avec revêtement époxy blanc7,45150.60.20
ImageCadre d'encollage et bride de serrage320 x 1801Avec apprêt noir8,35151.10.20
ImageCadre d'encollage et bride de serrage320 x 1801avec revêtement époxy blanc8,35151.60.20
OuvertureDébitPoidsArticle

numéro
Type de rebord200 x 170 mm1 l/sSans entrée latérale3,7 kg5149.10.20
Cadre d'encollage360 x 180 mm1 l/sSans entrée latérale7,4 kg5150.10.20
Cadre d'encollage et bride de serrage320 x 180 mm1 l/sSans entrée latérale8,3 kg5151.10.20
Type de rebord200 x 170 mm1 l/sSans entrée latérale3,7 kg5149.60.20
Cadre d'encollage360 x 180 mm1 l/sSans entrée latérale7,4 kg5150.60.20
Cadre d'encollage et bride de serrage320 x 180 mm1 l/sSans entrée latérale8,3 kg5151.60.20

Partie supérieure

Convient pour
  • Tous les corps de conduit d'écoulement Passavant
    • DN 50 – DN 100
Texte de l'offre
  • Fabriqué en fonte
  • Diamètre de manchon : 125 mm
  • Avec bague d'étanchéité
  • Avec gorge au niveau de l'emboîtement
  • Possibilité de réglage en hauteur : 50 - 104 mm
  • Avec couche de peinture
  • Poids: 7,8 kg

Partie supérieure

Convient pour
  • Tous les corps de conduit d'écoulement Passavant
    • DN 50 – DN 100
Texte de l'offre
  • Fabriqué en fonte
  • Diamètre de manchon : 125 mm
  • Avec bague d'étanchéité
  • Avec gorge au niveau de l'emboîtement
  • Possibilité de réglage en hauteur : 50 - 104 mm
  • Blanc époxydé
  • Poids: 7,7 kg

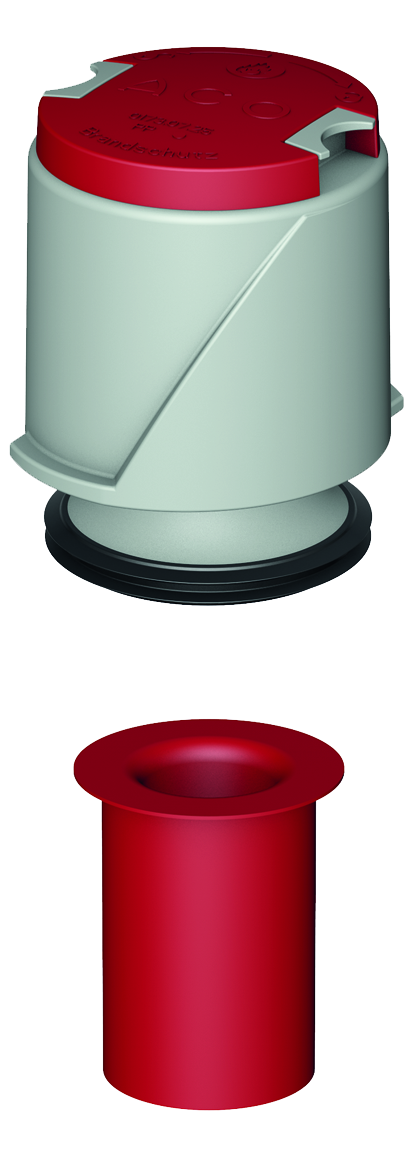

Ensemble de protection contre les incendies

Convient pour
  • Corps de conduit d'écoulement Passavant
  • Pente de tubulure : 90°
  • DN 50
Texte de l'offre
  • Bloqueur d'incendie et de fumée pour l'équipement coupe-feu ultérieur des corps de conduit d'écoulement
  • Composé de
    • Joint anti-odeurs avec bouclier thermique
    • Cartouche pour la protection contre les incendies
  • Approbation allemande : AbZ. Z‑19.17‑2144
  • Poids: 0,4 kg

Kit d'installation Fit-in

Convient pour
  • Corps de conduit d'écoulement Passavant
  • Pente de tubulure : 90°
  • DN 50
Texte de l'offre
  • Non-combustible
    • Classe de matériau
  • Pour une installation sans mortier dans les carottages : Ø 160 mm
  • Dimensions Fit-in
    • Diamètre : 159 mm
    • Hauteur : 149 mm
  • Approbation allemande : AbZ. Z‑19.17‑2144
  • Poids: 1,2 kg

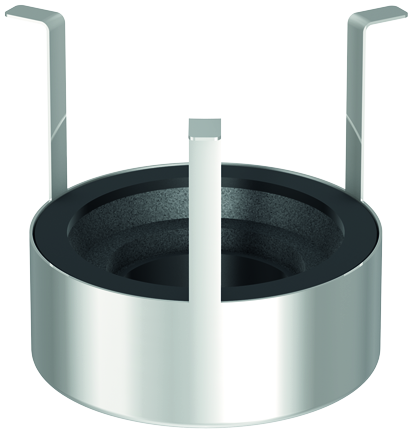

Rehausse

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Texte de l'offre
  • Acier inoxydable, matériau grade 304
  • Extension à max. 110 mm
  • Avec bague d'étanchéité
  • Poids : 1,2 kg
  • Poids: 0,9 kg

Element intermédiare

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Texte de l'offre
  • Plastique
  • Possibilité de réglage en hauteur : 35 - 90
  • Avec bague d'étanchéité
  • Poids: 0,3 kg

Element intermédiare avec entrée

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Texte de l'offre
  • Plastique
  • Avec joint
  • Avec arrivée latérale
  • DN 50
  • Poids: 0,4 kg

Coupe-odeur

Convient pour
  • Tous les corps de conduit d'écoulement Passavant
    • DN 50 – DN 100
Texte de l'offre
  • Composé de :
    • Cloche et canalisation pneumatique
  • Poids: 0,2 kg

Coupe-odeur et barre fumée

Convient pour
  • Barrière anti-odeurs
  • Ensembles de protection contre les incendies
Texte de l'offre
  • En caoutchouc
  • À n'utiliser qu'avec une barrière anti-odeurs et un ensemble de protection contre les incendies
  • Pour l’écoulement au sol de l'ACO Passavant : réduction du débit à 0,3 l/s
  • Poids: 0,1 kg
