Lipator- S-RM – uitbreidingsfase 2

Afbeelding

Productvoordelen

  • Compacte afmetingen voor kleine toepassingen
  • Eenvoudige hantering en plaatsing
  • Zelfverklarende en verlichte sturingskast
  • Verstelbare tijdklok voor flexibele vetafzuiging

Productinformatie

  • Vetafscheiderinstallatie volgens EN 1825 voor vrijstaande installatie in vorstbestendige ruimtes
  • Geproduceerd uit roestvrij staal, materiaalkwaliteit AISI 316
  • Met kogelkranen voor handmatige vetazuiging en slibafzuiging
  • Met verwarmingselement en tijdklok voor het homogeniseren van vet
  • Optioneel met of zonder roerwerk
  • Elektrische aansluiting: 230 V, 50/60 Hz

Uitvoering: Lipator – manuele bediening

Nominale breedteGrootste onderdeelGewichtArtikel

nummer
Diameter x hoogteZwaarste onderdeelLeegVol
[l][mm][kg][kg][kg]
NS 2DN 100220750 x 88050,0150,0370,07672.40.50
NS 4DN 100480980 x 45045,0190,0670,07674.40.50
NS 10DN 15014001500 x 65095,0300,01700,07680.40.50
NS 20DN 20020201750 x 780120,0360,02380,07690.40.50
NS 25DN 20022601750 x 780120,0360,02620,07695.40.50
Nominale breedteGrootste onderdeelGewichtArtikel

nummer
Diameter x hoogteZwaarste onderdeelLeegVol
NS 2DN 100220 l750 x 880 mm50,0 kg150,0 kg370,0 kg7672.40.50
NS 4DN 100480 l980 x 450 mm45,0 kg190,0 kg670,0 kg7674.40.50
NS 10DN 1501400 l1500 x 650 mm95,0 kg300,0 kg1700,0 kg7680.40.50
NS 20DN 2002020 l1750 x 780 mm120,0 kg360,0 kg2380,0 kg7690.40.50
NS 25DN 2002260 l1750 x 780 mm120,0 kg360,0 kg2620,0 kg7695.40.50
Maattekening
Afmetingen
LL1L2L3HH1H2
[mm][mm][mm][mm][mm][mm][mm]
NS 21170640970115170013001230
NS 41240980130045185014001330
NS 1017101500167045220018001730
NS 2019501750188045232019001830
NS 2519501750188045242020001930

Grofvuilvanger DN 100

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-S/Lipator-S
    • NG 1 – 4
  • Zetmeelafscheider FapuJet-S
    • NG 0,5 – 1
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 316
  • Ronde vorm
  • Ingebouwd verval: 70 mm
  • Voor installatie in DN 100 verticale buizen naar vetafscheider
  • Met EC-koppelstuk en klauw
  • Aansluitingen getest volgens DIN EN 877
  • Gewicht: 11 kg

Grofvuilvanger DN 150

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-S/Lipator-S
    • NG 5,5 – 10
  • Zetmeelafscheider FapuJet-S
    • NG 2
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 316
  • Ronde vorm
  • Ingebouwd verval: 70 mm
  • Voor installatie in DN 150 verticale buizen naar vetafscheider
  • Met EC-koppelstuk en klauw
  • Aansluitingen getest volgens DIN EN 877
  • Gewicht: 13,4 kg

Grofvuilvanger DN 200

Afbeelding
Geschikt voor
  • Vetafscheider LipuJet-S/Lipator-S
    • NG 15 – 20
Beschrijving
  • Roestvrij staal, materiaalkwaliteit AISI 316
  • Ronde vorm
  • Ingebouwd verval: 70 mm
  • Voor installatie in DN 200 verticale buizen naar vetafscheider
  • Met EC-koppelstuk en klauw
  • Aansluitingen getest volgens DIN EN 877
  • Gewicht: 14,3 kg

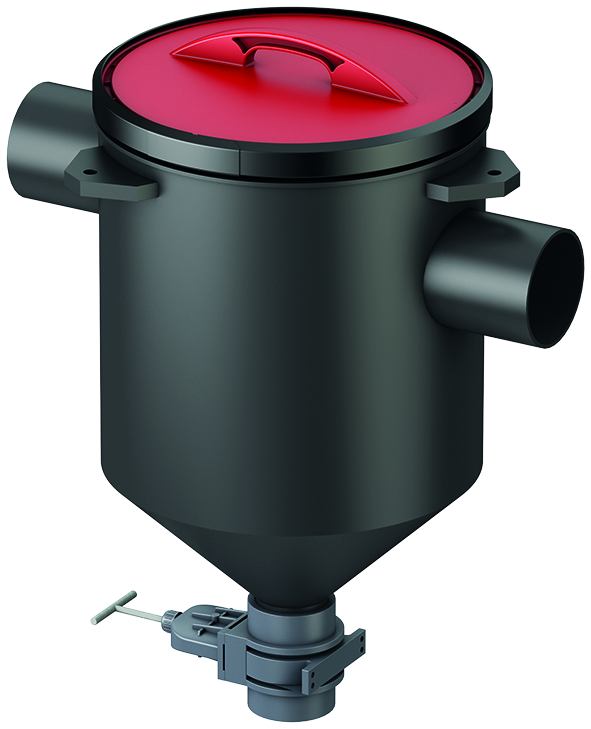

Grofvuilvanger DN 100

Afbeelding
Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 2 – 4
Beschrijving
  • Grofvuilvanger, PE
  • Met kegel en schuifafsluiter
  • Behuizing 480 mm
  • Afwateringsaansluiting
  • Met afsluitklep
  • Ontluchtingsaansluiting DN 20 voor ontluchting van de in-situ verzameltank
  • Deksel met klemring geurdicht
  • Lipjes voor plafondbevestiging ter plaatse
  • Gewicht: 13,6 kg

Grofvuilvanger DN 150

Afbeelding
Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 10
Beschrijving
  • Grofvuilvanger, PE
  • Met kegel en schuifafsluiter
  • Behuizing 480 mm
  • Afwateringsaansluiting
  • Met afsluitklep
  • Ontluchtingsaansluiting DN 20 voor ontluchting van de in-situ verzameltank
  • Deksel met klemring geurdicht
  • Lipjes voor plafondbevestiging ter plaatse
  • Gewicht: 14,2 kg

Grofvuilvanger DN 200

Afbeelding
Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 20 - 25
Beschrijving
  • Grofvuilvanger, PE
  • Met kegel en schuifafsluiter
  • Behuizing 480 mm
  • Afwateringsaansluiting
  • Met afsluitklep
  • Ontluchtingsaansluiting DN 20 voor ontluchting van de in-situ verzameltank
  • Deksel met klemring geurdicht
  • Lipjes voor plafondbevestiging ter plaatse
  • Gewicht: 14,7 kg

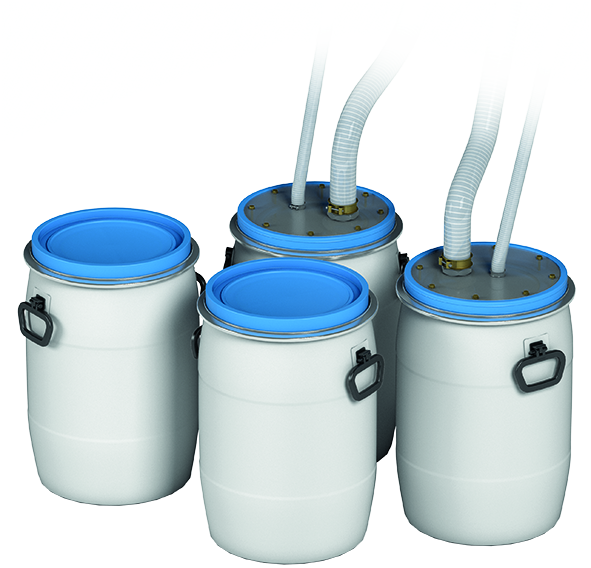

Set vervangvaten

Geschikt voor
  • Vetafscheider Lipator-P/Lipator-S
    • NG 2 – 25
Beschrijving
  • 2 complete tanks
    • 2 tanks, compleet met slangen
    • Capaciteit 60 liter met Plexiglas deksel
    • Klemring en slangaansluiting DN 25 en DN 40,
    • 2 slangen DN 25 (lengte 2,500 mm) en 2 slangen DN 40 (1,500 mm lengte)
  • 2 vervangtanks
    • 60 liter alleen met deksel en klemring
  • Gewicht: 27 kg
