Rehausses pour revêtement composite pour siphon de sol Passavant


Informations sur les produits

  • Les parties supérieures avec des couvercles avec manchette d'étanchéité couvrent les types de structures de sol suivants
    • Type D : structure de sol avec manchette d'étanchéité

Version standard

VersionCadreGrilleRéglage de la hauteur

ajustabilité H1min - H1max		DescriptionPoidsArticle

numéro
[mm][mm][mm][kg]
  • Matière synthétique
  • Joint d'étanchéité
  • Acier inoxydable
  • 148 x 148
  • Acier inoxydable
  • 140 x 140
  • K 3
40-100
  • Verrouillable
  • Avec cadre glissière (coulisse latéralement jusqu'à 36 mm)
1,75141.91.22
  • Verrouillable
  • Antidérapant : classe C
  • Avec cadre glissière (coulisse latéralement jusqu'à 36 mm)
1,75141.91.33
  • Matière synthétique
  • Joint d'étanchéité
  • Acier inoxydable
  • 150 x 150
  • Acier inoxydable
  • 142 x 142
  • L 15
40-100
  • Simplement posée
  • Antidérapant
  • Avec cadre glissière (coulisse latéralement jusqu'à 36 mm)
2,25141.97.22
VersionCadreGrilleRéglage de la hauteur

ajustabilité H1min - H1max		DescriptionPoidsArticle

numéro
  • Matière synthétique
  • Joint d'étanchéité
  • Acier inoxydable
  • 148 x 148 mm
  • Acier inoxydable
  • 140 x 140 mm
  • K 3
40-100 mm
  • Verrouillable
  • Avec cadre glissière (coulisse latéralement jusqu'à 36 mm)
1,7 kg5141.91.22
  • Verrouillable
  • Antidérapant : classe C
  • Avec cadre glissière (coulisse latéralement jusqu'à 36 mm)
1,7 kg5141.91.33
  • Matière synthétique
  • Joint d'étanchéité
  • Acier inoxydable
  • 150 x 150 mm
  • Acier inoxydable
  • 142 x 142 mm
  • L 15
40-100 mm
  • Simplement posée
  • Antidérapant
  • Avec cadre glissière (coulisse latéralement jusqu'à 36 mm)
2,2 kg5141.97.22

Rehausse

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Description
  • Acier inoxydable, matériau grade 304
  • Extension à max. 110 mm
  • Avec bague d'étanchéité
  • Poids : 1,2 kg
  • Poids: 0,9 kg
Item no.
5145.50.50

Element intermédiare

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Description
  • Plastique
  • Possibilité de réglage en hauteur : 35 - 90
  • Avec bague d'étanchéité
  • Poids: 0,3 kg
Item no.
5171.83.20

Element intermédiare avec entrée

Convient pour
  • Toutes les sections et parties supérieures
    • Diamètre de manchon 125 mm
Description
  • Plastique
  • Avec joint
  • Avec arrivée latérale
  • DN 50
  • Poids: 0,4 kg
Item no.
5171.84.20

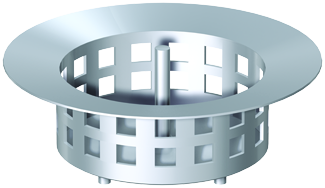

Panier

Convient pour
  • Parties supérieures
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194.10.00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Avaloirs pour toit plat Spin
    • DN 70
  • Toiture végétalisée et toit d’avaloir de parking à étages à plusieurs étages
Description
  • En acier inoxydable, qualité de matériau 304
  • Structure de surface minimale au-dessus de la bride adhésive du conduit d'écoulement 50 mm
  • Poids : 0,2 kg
  • Largeur de fente : 8 mm
  • Poids: 0,2 kg
Item no.
7000.03.00

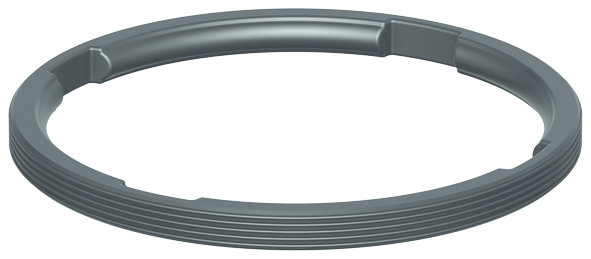

Bague de drainage

Convient pour
  • Toutes les parties supérieures de Passavant
    • DN 50 – DN 100
Description
  • Comme une bague de drainage entre la partie supérieure et le corps de base
  • Couleur de la bague : gris
  • Poids: 0,1 kg
Item no.
5150.81.45

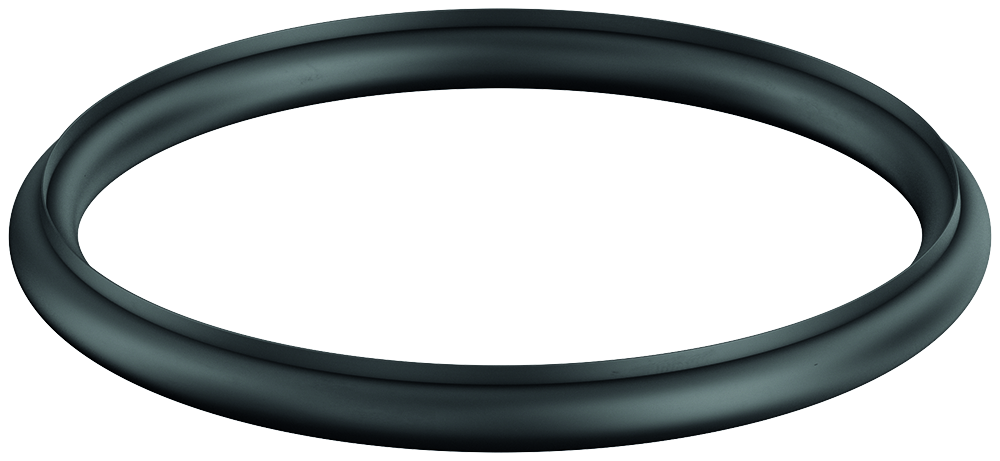

Joint d'étanchéité

Convient pour
  • Toutes les parties supérieures de Passavant
    • DN 50 – DN 100
Description
  • Comme un joint entre la partie supérieure et le corps de base
  • Couleur de la bague : noir
  • Poids: 0,1 kg
Item no.
5150.90.20

Réglage en hauteur

Description
  • En plastique
  • Pour le réglage en hauteur
    • Par bague avec : 6 mm
  • Poids: 0,1 kg
Item no.
5141.30.15

Tamis à cheveux

Convient pour
  • Parties supérieures
    • 5141.22.xx
    • 5141.23.xx
    • 5141.29.xx
    • 5141.30.xx
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.60.91
    • 9579.61.91
Description
  • En plastique
  • Poids: 0,1 kg
Item no.
5141.00.19
